R+W  BK3 金屬波紋管 聯軸器帶錐形套管

波紋彈性聯軸器|R+W ?38/?38,118mm，鍵10mm

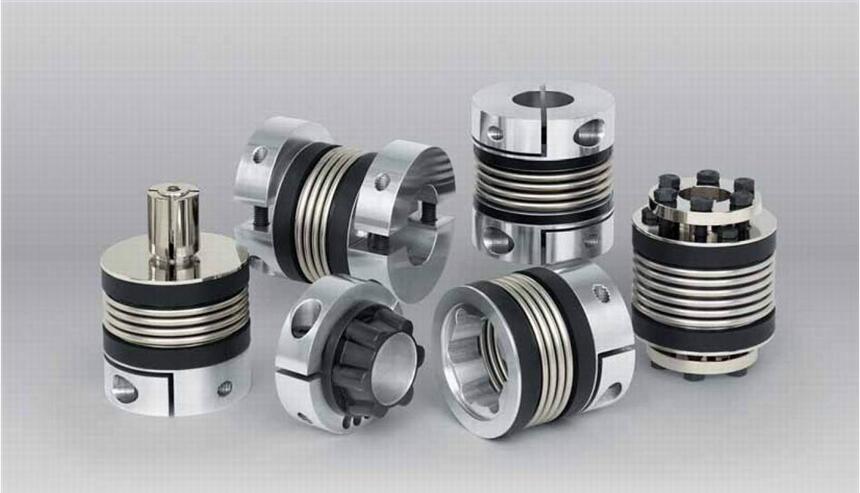

R+W 金屬波紋管聯軸器
波紋管聯軸器特別適用于兩個同軸軸之間的直接連接。金屬波紋管定義了聯軸器的特性，并以低恢復力補償橫向、軸向和角軸不對中。無間隙、扭轉剛性金屬波紋管可確保從動負載的精確定位，可用于高動態循環負載應用以及高轉速 - 根據型號的不同，轉速高達 120，000 rpm。


彈性體聯軸器是更廣泛的組的一部分，稱為鉗口聯軸器，其關鍵部件是插入兩個輪轂兩半之間的彈性體段。該彈性體嵌件是彈性體聯軸器的核心。它傳遞 0.5 至 25，000 Nm 的扭矩，無間隙，并補償軸向、橫向和角度軸不對中。當正確選擇尺寸和硬度時，彈性體嵌件可優化整個傳動系統，并表現出重要的特性，例如減振、扭轉剛度和熱穩定性。導電性也是特殊ATEX認證版本的一個重要特性，為任何靜電荷提供了接地路徑，并消除了在危險環境中使用時產生火花的可能性。彈性體嵌件的預緊力確保了無間隙的傳動，兩個帶彎曲驅動鉗口的輪轂的精密加工保證了同心度，以實現平穩運行。彈性體聯軸器的阻尼能力對相鄰設備的使用壽命有特別積極的影響，特別是在振動、沖擊載荷和動態運動的情況下。


R+W聯軸器 BK1 金屬波紋管聯軸器，帶法蘭安裝，適用于特殊設計應用
R+W聯軸器 帶夾緊輪轂的 BK2 金屬波紋管聯軸器
R+W聯軸器 帶分體式輪轂的BKH金屬波紋管聯軸器
R+W聯軸器 BKL 金屬波紋管聯軸器經濟型，帶夾緊輪轂
R+W聯軸器 BKC金屬波紋管聯軸器經濟級緊湊型版本，帶夾緊輪轂
R+W聯軸器 帶夾緊輪轂的 BKM 金屬波紋管聯軸器
R+W聯軸器 BKS金屬波紋管聯軸器，帶不銹鋼夾緊輪轂
R+W聯軸器 BK3 金屬波紋管聯軸器，帶錐形錐形套管
R+W聯軸器 SP3 帶外部夾緊環
R+W聯軸器 用于錐形軸的 BK4 金屬波紋管聯軸器
R+W聯軸器 BK5 金屬波紋管聯軸器，帶錐形壓接連接
R+W聯軸器 BK6 金屬波紋管聯軸器，帶錐形套筒和錐形壓接連接
R+W聯軸器 帶膨脹軸的 BK7 金屬波紋管聯軸器
R+W聯軸器 BK8 金屬波紋管聯軸器，帶法蘭安裝，用于機器人齒輪
R+W聯軸器 MK1 微型聯軸器，帶徑向緊定螺釘

設計：
標準：每個輪轂使用單個徑向夾緊螺釘 ISO 4762
選件 （MKH）：兩個夾緊輪轂完全可拆卸
溫度范圍：-30°C 至 +110°C（-22° F 至 +230° F）
公差：在輪轂/軸連接處 0.01 至 0.05 mm。
使用壽命：這些聯軸器具有無限的使用壽命，如果不超過技術等級，則無需維護。
材料：
波紋管由高度靈活的高級不銹鋼制成
鋁制輪轂。
轉速： 可達 10，000 rpm，平衡版可提供超過 10，000 rpm 的轉速。
非標準應用：可根據要求提供具有不同公差、鍵槽、非標準材料和波紋管的定制設計。
微型聯軸器MK2型號的特性：
無間隙和扭轉剛性
補償 3 軸未對準
利用夾緊輪轂的摩擦連接


R+W聯軸器的系列
EK1系列
EK2系列
EK3系列
EK5系列
EK6系列
VPS系列
EK7系列
TX1系列


R+W聯軸器的型號示例：
SK1 / 30 (W)
BK5 / 150 / 95
BK3 / 800 / 114
EK7 / 60 (B)
EK2 / 150 (B)
SKP / 30 / W / XX
SK1 / 500 (W)
BK3 / 300 / 103
