物流頂照射安檢設備安檢儀龍門機140100

一、產品簡介

?

? ? ? 本款中神盾跨越龍門式安檢機，是一款利用X射線的穿透能力實現對貨物進行快速不開箱檢查的新型安檢設備,產品通過GB15208.1-2018微劑量X射線安全檢查設備第1部分：通用技術要求,GB15208.1-2018微劑量X射線安全檢查設備第1部分：透射式行包安全檢查設備檢測標準。

?

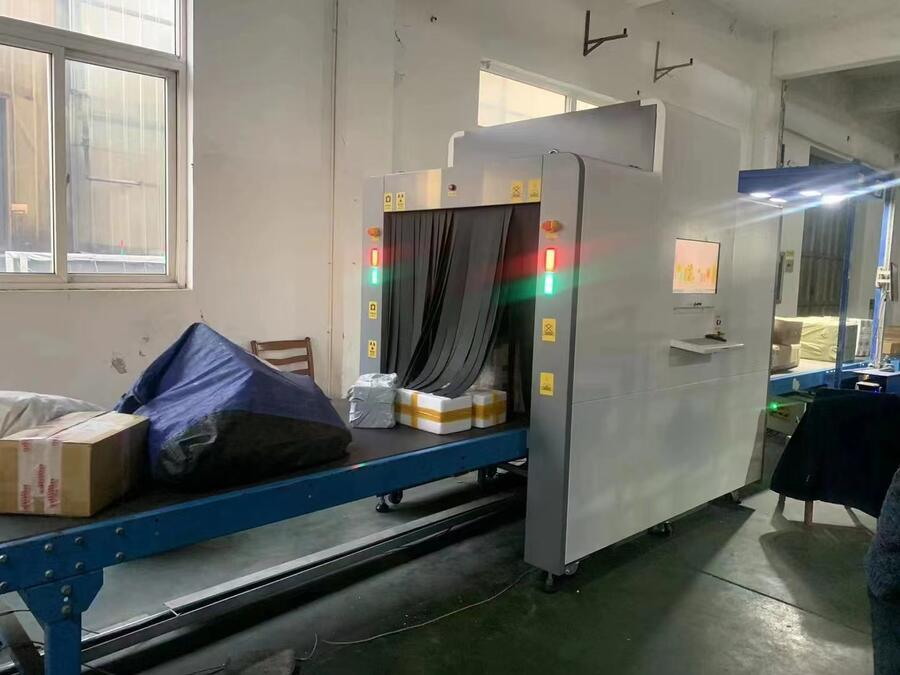

產品特點是在當流水線已經規劃好的情況下，直接架設在流水線上，該安檢機射線源照射方向是垂直照射，也叫頂照安檢機，無自動傳輸帶，直接使用現有流水線的輸送帶。當安檢出現故障也不影響流水線分揀的優點。中神盾全方位的防輻射泄漏設計，讓快遞企業既能快速安檢又能保障操作員身體健康。主要用于各種快遞物流等寄遞企業的貨物安全檢查。更實用、更方便、更快捷的產品。

?

尺寸展開圖?

?

二、技術參數

1、穿透力53mm

2、傳送帶速度0.4m/s-0.8m/s(都適應)

3、空間分辨力垂直：0.8水平：0.8mm

4、線分辨力0.0787mm單根實芯銅線(42AWG),穿透分辨率:直徑0.127mm單根實芯銅線

5、有機物分辨力1-120mm

6、灰度、混合物分辨力1-60mm

7、無機物分辨力0.2-14mm

8、有效材料分辨力符合GB15208.1-2018要求

?

9、單次劑量≤2.9uSv(uGy)

10、泄露劑量≤0.01uSv/h(uGy/h)

11、噪音級不大于53.6dB

12、穿透分辨力32AWG

13、最大功耗0.4KW

14、安全性能要求符合GB15208.1-2018要求

15、電磁兼容性要求

16、電氣安全

17、環境適應性

18、泄漏電流不大于5.0mA

19、膠卷安全性對符合ASA/ISO 1600標準膠卷安全

20、重量880 Kg

21、工作環境溫度/相對濕度5℃～40℃；0%～90%

22、貯存溫度?/?濕度-20℃～+60℃/10%～90%

23、大氣壓力86kPa～106kPa

24、工作電源AC220V+10%~-15%，50Hz±3Hz

三、功能特性

1、開機自檢具有故障自檢功能，出現故障時可顯示對應的故障信息（1.緊急停止2.側面板打開3.校正失敗4.采集系統故障5.找不到硬盤)

?

2、圖像處理具有彩色/黑白、局增、高穿、低穿、超增、有機凸顯、無機凸顯、反色、加亮、減暗、灰掃、放大、有機物標記、可疑物品標識、邊緣增強處理功能

3、圖像回拉可實現30幅已檢圖像回放

4、圖像存儲數量可儲存50萬幅已檢圖像

5、實時曲線可通過實時曲線檢測采集系統及元件工作是否正常

6、時間設置可對系統時間進行設置

7、探點設置可實現手動刪除高低能探測板壞點，在顯示區顯示被刪除的壞點

8、射線源設置具有數字源及模擬源兩種射線源控制方式選擇，并可對數字源的

射線源參數進行設定

9、報警設置可啟動及關閉報警功能，可對報警框、聲光報警的報警類型進行選擇，并能進行靈敏度、最小吸收率、最大吸收率、報警時長的設置

10、故障診斷可實現診斷進出口光障、側板開關、緊停開關、光源等部件是否

正常，并顯示檢測電壓的標準值與當前值

11、圖像設置可設置滾筒運轉控制方向與圖像顯示運動方向

12、軟件注冊可實現軟件注冊功能，并具有序列號、注冊碼、注冊狀態、系統時間信息顯示

?

13、用戶登錄通過輸入不同用戶名及密碼登錄菜單，只有登錄才可進行其它

?

參數設置

14、用戶管理可添加、刪除、編輯操作用戶名及密碼并設定用戶等級，恢復刪除的歷史用戶

15、權限管理可按照用戶等級設置不同的默認權限

16、語言設置可設置系統語言,進行中英文語言切換

17、日志管理可對用戶操作進行監控，查詢用戶操作內容

18、關于可顯示版本及設備編號

19、TIP報告可對開啟tip插入功能后的識別TIP操作產生報告，報告內容：用戶名、TIP插入個數，標記數，誤判率，查出概率、誤判概率

20、TIP管理可設置開啟及禁用危險品插入，能設置插入危險品的識別時間、提示時間、插入頻率、單品所占比例，添加TIP文件和刪除文件

21、文件管理可查詢、打開、導出已檢圖像

22、功能設置可對工作日志級別、保存文件時間、是否開啟培訓功能、是否

開啟智能滾筒進行設置

23、數據統計顯示系統工作時長、射線源總工作時長、系統行李包裹總數、本次行李包裹總數，并可以對以上數據進行清零

24、系統參數設置可對導出數據、圖片、備份目錄進行選擇，能對馬達類型、探測器類型、是否開啟調試模式、機型、增益進行選擇調節，

可在網絡連接上輸入相應IP地址實現共享功能，在系統設置中有相應的軟件能實現系統升級

四、關鍵物料清單

1、X射線發生器陽極電壓：160KV，冷卻方式：密封式油冷

2、顯示器21英寸液晶顯示器，分辨率：1920x1080

3、控制板IMX6_mainboard

4、專業操作臺一個

5、鍵盤專用鍵盤

6、內存1G

7、儲存空間500G

5.?產品清單

五、序號清單數量（PCS）備注

1、整機1

2、說明書、保修卡+合格證、鼠標墊、裝箱清單、鑰匙、貼紙1

3、專用鍵盤加鼠標1

4、雙聯操作臺1?

5、工具箱1?

6、電源線1?
