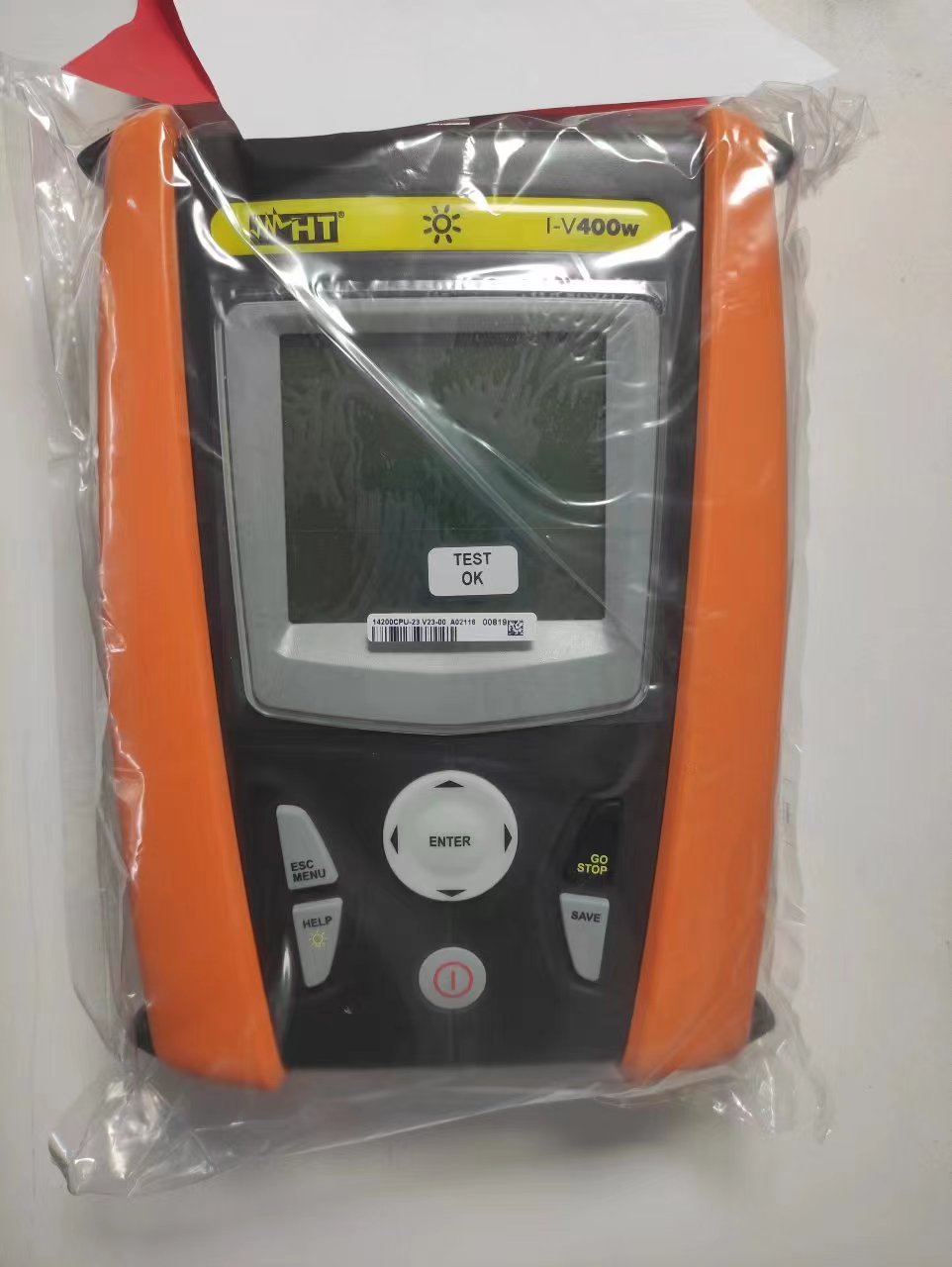

意大利HT I-V400W 光伏電壓電流曲線測試儀

意大利HT I-V400W 光伏電壓電流曲線測試儀

一、 產品概述

I-V400w 是為太陽能光伏系統進行日常的和定期維護的上乘解決方案。通過I-V400w，來查找太陽能光電系統中的組件 缺陷和問題會變得非常迅速，并更加有效而直接。I-V400w是用于測量單個太陽能光電模組或電池串的I-V特性的的主 要性能參數。該儀器可以測試裝置的I-V特性，還能測試組件的溫度和外部環境的溫度,同時測量太陽能輻照功率， 因此儀器可以把現場測試的數據，按國際通用的經驗公式換算出組件在STC標準狀態下的I-V曲線數據，儀器通過測 試所獲取的數據推測太陽能模組的I-V特性，并與標準單元的測試數據一起，與廠家所提供的數據進行比較，成而可 以立即對單個模組或電池串的性能進行判斷是否符合要求。     儀器還可以把現場測試的數據保存到內置的數據存儲器, 有效期通過專用的Windows軟件下載到個人電腦,以便測試人員可以對測試數據進一步分析,并出具測試報告. I-V400w通過4端測試方法來測量模組或電池串的輸出電壓和電流，當在需要延長測試線以完成測量時不需對測試線進行補償。而能進行準確的測量。在儀器的內置存儲器上，I-V400w有一個太陽能電池組件的數據庫，且可通過管理軟件和儀器直接進行更新，因此在進行測試組件的I-V特性和通過標準模塊推測I-V特性，I-V400w將完成測試值與 廠家公布的標稱值進行比較判斷，從而給出OK/NOT OK的測試結果。測試人員不需要進行任何的計算，無需任何復雜 的操作，儀器可以快速、自動的給出測試結果。

二、 產品功能

1.       組件和組串的電壓，電流，功率測試

2.       組件背板溫度測試

3.       輻照度測試

4.       圖像及數據記錄I-V曲線

5.       與STC標準條件進行比較，判斷組件/組串性能OK與否

6.       組件內部串阻測試

7.       內部自定義組件數據庫

8.       內部存儲以及光纖USB數據傳輸

9.       快速測量組件和組串電壓，電流，判斷組件/組串性能OK與否

10.    PC和平板通過wifi遠程下載數據和配置儀器

三、 技術參數

1.    電氣參數

準確度= ±（n1%×讀數 + n2×分辨率），適用條件： 23°C ± 5°C， <80%HR

I-V測試 OPC 直流電壓：

量程：5.0-999.9V； 分辨率：0.1V； 精度（*）：±（1.0%rdg+2dgt）

（*）I-V 曲線和 Rs 測試的*小直流電壓為 15V，準確度定義的條件是直流電壓大于 20V

I-V測試 OPC 電流（用內部感應器測量） – I-V 曲線探測

量程：0.10-15.0A； 分辨率：0.01A； 精度：±（1.0%rdg+2dgt）

I-V測試 OPC 功率（測量條件為 Vmpp > 30V， Impp > 2A）

量程：50-9999W； 分辨率：1W； 精度：±（1.0%rdg+6dgt）

Vmpp = *大功率點電壓

Impp =*大功率點電流

(*) *大功率的測量值包含 FF (填充因數)值(~  0.7) à Pmax =  1000V x 15A x 0.7 = 7000W

(**) 如果測試被停止且提示 “Thermal instability” 由于儀器檢測到電壓Voltage > 700V 和電流 I >3A,  I > - 0.038*V + 37.24 - 0.5

I-V測試 STC 電壓

量程：5.0-999.9V； 分辨率：0.1V； 精度：±（4.0%rdg+2dgt）

I-V測試 STC 電流

量程：0.10-10.0A； 分辨率：0.01A； 精度：±（4.0%rdg+2dgt）

I-V測試 STC 功率

量程：50-9999W； 分辨率：1W； 精度：±（5.0%rdg+1dgt）

(*) 測試*小電壓 VDC > 15V 且準確度的定義適用于 VDC > 20V

(**) 測試環境:

      測試環境情況.: 穩定的輻照度 Irrad.3700W/m2 , 太陽光譜AM 1.5,太陽入射角垂直. ￡ ± 25°, 電池溫度.  [15..65°C]

整體的準確度包括輻照度傳感器和測試電路的精度。

輻照度（使用 HT304 參考太陽電池）

量程：1.0 ? 100.0mV； 分辨率：0.1mV； 精度：    ±（1.0%rdg + 5dgt）

溫度（使用 PT300N 探測器）

量程：-20.0 ? 100.0°C； 分辨率：0.1°C； 精度：    ±（1.0%rdg +1°C）

2.    參考標準

儀器**：IEC/EN 61010-1

技術文獻：IEC/EN 61187

附件**：IEC/EN 61010-31

測量： IEC/EN 60891(I-V測試)，IEC/EN 60904-5(溫度測量)。

3.    環境要求

參考溫度： 23° ± 5°C （73°F ± 41°F）

工作溫度： 0 ÷ 40°C （32°F ÷ 104°F）

允許的相對濕度： <80%RH

貯藏溫度： -10 ÷ 60°C （14°F ÷ 140°F）

貯藏濕度： <80%RH

使用*大海拔： 2000m （6562 ft）

4.    基本特點

絕緣：  雙層絕緣

污染度等級： 2

測量類別： 對地電壓 CAT II 1000V DC， CAT III 300V  P1， P2， C1， C2 輸入端*大電壓1000V

5.    顯示器和存儲器

顯示器規格：  LCD custom, 128x128 pxl， 背光顯示屏

存儲器容量：  256 字節

可存儲的曲線圖數量： >200

PC 接口： USB/單向光耦合接口和wifi

記錄時間間隔：5s,10s,30s,60s,120s,300s,600s,900s,1800s,3600s。

記錄內存空間：SOLAR-02 約1.5小時（記錄時間間隔=5秒）;約 8天（記錄時間間隔=1小時）。

6.    供電

電池型號：                6 x1.5 V  5號電池

低電量指示：              顯示屏中顯示 “

電池壽命：                >200 次測試

自動關機：                閑置 5 分鐘后

7.     規格

尺寸：235*165*75毫米（長*寬*高）

重量（含電池）：1.2千克

意大利HT I-V400曲線測試儀產品配件：

標準配件：

4色測試線套件 KITGSC4

MC#接頭測試線適配線組套件 KITPVMC3

MC4接頭測試線適配線組套件 KITPVMC4

輻照度測量用的標準電池單元 HT304N

機械傾角測量儀 M304

Windows軟件 + 光電/USB電纜 C2006 TOPVIEW2006

便攜包 BORSA2051

測量溫度的雙通道傳感器 PT300N

用戶手冊

出廠檢定證書 ISO9000

可選配件：

單肩背帶套件 SP-0400

用于記錄溫度和輻照度的遠程單元 SOLAR02

測試延長線套 綠/黑色,25米 KITPVEXT25M

硬質便攜箱 VA400
