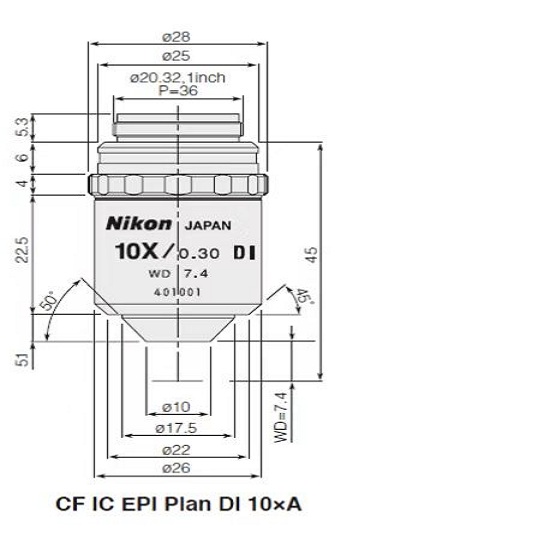

尼康干涉物鏡10X

干涉物鏡

2.5x 5x 10x 20x 50x 100x
工作距離（mm） 10.3 9.3 7.4 4.7 3.4 2.0
NA（數值孔徑） 0.055 0.15 0.30 0.45 0.55 0.7
FOV（mm）1 5093×3818 2546×1909 1270×950 637×477 254×190 127×95
空間采樣（mm）2 6.64 3.32 1.62 0.83 0.33 0.17
光學分辨率 藍光（L&S）（mm）3 2.55 0.93 0.46 0.31 0.25 0.20
光學分辨率 白光（L&S）（mm）3 3.04 1.11 0.56 0.37 0.30 0.24
大坡度4 3.05o 8.6o 14o 21o 25o 42o
垂直分辨率（nm）PSI7
垂直分辨率（nm）ePSI7 <0.1nm（PZT 0.01nm）
垂直分辨率（nm）VSI7 1nm5mm
垂直范圍PSI(mm) 5mm
垂直范圍ePSI(mm) 100mm
垂直范圍VSI(mm) 10mm
掃描速率（mm/s） PSI：3-15mm/s VSI/ePSI：4-18mm/s
一般測量時間（s）9 PSI：3s VSI：10s ePSI：30s


物鏡的結構進行必要的解析，旨在幫助用戶、讀者更加了解物鏡。
我們就以最基本的平場消色差物鏡（Plan Achromat）和平場復消色差物鏡（Plan Apochromat）為例，對其內部結構進行分析圖解。



上圖所示，為奧林巴斯物鏡剖面圖，我們可以通過上圖清晰看到物鏡的內部結構，可以看出，顯微鏡物鏡的內部均為透鏡組合，多個透鏡組合是為了彌補單個透鏡成像的缺陷，提高物鏡的光學質量。顯微鏡的放大作用主要取決于物鏡，物鏡質量的好壞直接影響顯微鏡映像質量，它是決定顯微鏡的分辨率和成像清晰程度的主要部件，所以對物鏡的校正是很重要的。


物鏡的結構復雜，制作精密，用戶在選購時，一定要對自己的使用需求有充分的了解，選擇的商家進行購買。
