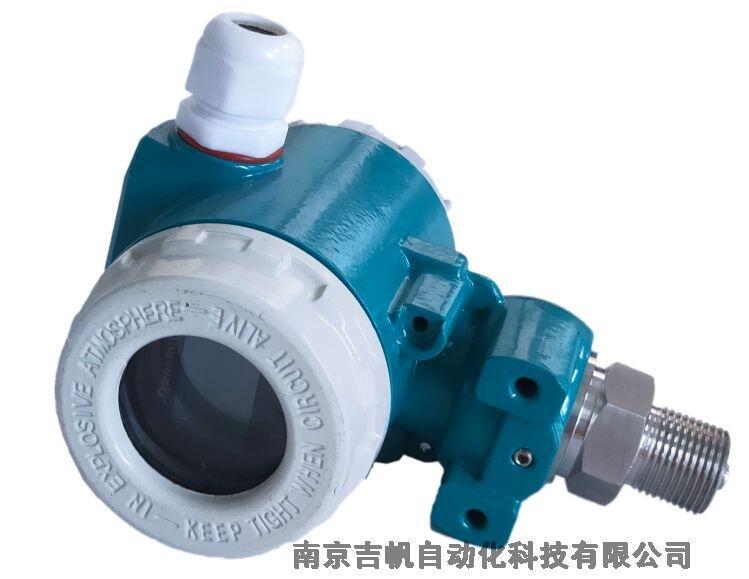

水泵壓力變送器

簡介：

水泵壓力變送器壓力核心采用了高性能的進口硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機電路接口卡、控制儀表、智能儀表、PLC等方便相連。

技術參數：

使用對象：液體

測量范圍：-0.1～0～60Mpa（范圍內可定制，比如0-1MPa，0-100KPa）

輸出信號：4～20mA DC、Hart協議、RS485

供電電源：12～36V,一般為24V供電

現場顯示：LED數碼顯示，LCD液晶顯示可選

精度：±0.2%、±0.5%

穩定性：六個月內不超過量程的基本誤差絕對值

隔離膜片：316不銹鋼

灌充液：硅油或惰性油

殼體材質：鋁合金

信號連接孔：G1/2

壓力變送器根據測量范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種；從精度角度來分類的話，因為我國國標的精度就為0.5%.?所以近年來又可以分為高精度壓力變送器（0.1%或0.2%或0.075%）和一般壓力變送器（0.5%）

壓力變送器根據傳感器種類，可分為電容式壓力變送器、擴散硅壓力變送器、單晶硅壓力變送器

其原理大致是：

將水壓這種壓力的力學信號 轉變成 電流（4-20mA） 這樣的電子信號

壓力和電壓或電流 大小成線性關系，一般是正比關系

所以，變送器輸出的電壓或電流 隨壓力增大而增大

由此得出一個壓力和電壓或電流的關系式

壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元的兩側隔離膜片上，通過 ?菲格瑞思隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
