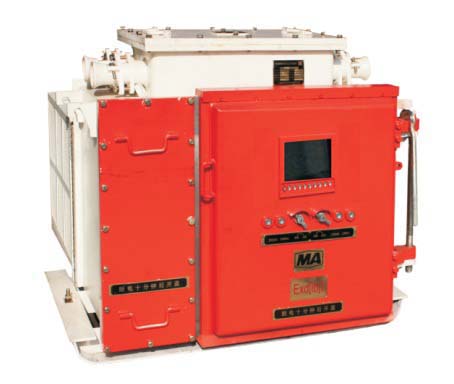

ZJT/660系列礦用隔爆兼本質安全型變頻調速裝置包括ZJT-110、160、200、250、280/660等規格，
上海躍爾自動化科技有限公司
聯系人：趙先生
手機:13761082948  18916290352
電話：021-31252621
QQ：1659726318
地址：上海奉賢區西渡鎮西閘公路1373號適用于具有爆炸性危險氣體（甲烷、混合物）的煤礦井下，在額定電壓660V，交流0至50Hz的供電系統中，對功率280KW及以下的交流感應電機進行調頻軟啟動、調速、換向、調節電機功率輸出、慣性停車、軟停車等控制，并對線路和電機進行綜合保護，也可進行多臺同型號的設備連鎖控制。能滿足風機、水泵、膠帶機、刮板機等不同負載特性、不同負載對象的控制要求。
調速裝置采用簡易矢量控制技術，可對交流電機進行平滑調速，使交流電機的調速性能可與直流電機調速性能相媲美：起動轉矩大、可低速啟動，同時能夠對電機運行進行全程監控，達到節能、調節電機功率輸出、改變電機運行方向、速度等功能。其核心部件如整流、逆變功率元件、DSP微處理器及控制單元均采用進口產品。采用先進的雙DSP微處理器和電力電子技術以及全數字簡易矢量控制、低壓電感母線、功率模塊熱管散熱等高新技術，徹底消除設備啟動過程中的機械及電氣沖擊。功率元件的散熱采用全銅材料的熱管散熱技術，解決了大功率隔爆變頻器長時運行的散熱技術難題。另外它還具有過壓、欠壓、過流、過載、過熱、缺相等保護功能，各種故障均可通過LCD顯示并供隨時查看，計算機自動記錄故障，方便故障查詢及處理。

二、環境條件
a)  海拔高度不超過1000m；海拔高度超過1000m時應降容使用。
b) 周圍環境溫度為-10℃～+40℃；
c) 相對濕度不大于95%(+25℃)；
d) 可用在具有甲烷、煤塵爆炸的場所或其它場所；
e)     無破壞金屬和絕緣材料的腐蝕性氣體的地方；
f)     無顯著振動和沖擊振動；
g)     電網質量：
h)     輸入電壓波形應為正弦波；
i)     輸入電壓幅度波動不超過額定值±10%；
j)     頻率波動不超過額定值的±2%；頻率的變化率不超過±1%/秒；
k)     各相電壓應對稱，電網的負序分量或零序分量不超過正序分量的5%；

三、技術特征
1、防爆型式
礦用隔爆兼本質安全型
防爆標志：Exd[ib]I

2、型號
       Z  J  T - xxx /660
           1  2  3    4    5
說明 1、裝置
         2、隔爆兼本質安全型
         3、調速裝置
         4、額定功率（kW）
         5、額定電壓


    其他功率型號包括110、160kW、200kW、250kW等。

3、執行標準： Q/HDHPQ 004-2008
4、外形尺寸和重量
主機外形尺寸（長mm×寬mm×高mm）： 340×1260×1240
重量：2000kg
5、技術參數
額定電壓： 660v
額定功率： 280kW
最小輸出頻率：0.5Hz
加減速時間：0.5～3600s
S曲線時間：0.01～3600s
過流保護：150% 立即保護
過載保護：120%
電流不平衡保護：0～30%
過、欠壓保護：0～30%輸出頻率調整范圍：0～50Hz
輸入電源額定頻率：48～60Hz（也可輸入直流電源）
本安參數：最大開路電壓AC24V，最大短路電流80mA
5、變頻器主要性能：
起動力矩大、轉速低，消除機械及電氣沖擊。
節能運行、功率平衡、控制功能齊全。
四、系統其他主要特點

n        安全可靠性高
本裝置已進行隔爆、交變隔潮、電氣性能等試驗和檢驗，并取得相關證件。
系統具有輸入缺相、風電閉鎖、漏電閉鎖、漏電保護等功能。同時，對于變頻器內部，有IGBT短路保護、IGBT驅動信號保護、過載、過壓、欠壓、過熱保護等保護功能。
本裝置主要元器件的品質高，可靠性好�？刂破鞯暮诵臑镮GBT半導體開關器件及其驅動模塊，選用德國EUPEC和瑞士CONCEPT成熟的高品質器件。這些器件電流裕量大，安全可靠，且經過反復試驗和嚴格測試。電解電容亦為進口高端型號，來自美國的CDE和日本的NCC公司，可耐受高紋波，壽命長。專門定做的熱管散熱器散熱能力強勁，兼具可靠、實用、美觀的特點。
從控制電路到主電路的通訊，全部采用光纖，也提高了系統的可靠性。
通過控制軟件的設計，能夠迅速處理各項外部輸入指令和應對緊急情況的發生。在不停機的情況下，系統能夠自動排除部分故障，減少用戶的頻繁參與。

n        性能優異
本裝置采用了先進的控制算法。對于異步電機的變頻調速，可選用增強型VVVF開環控制或簡易矢量控制，調速范圍寬，動態和穩態性能好，低速啟動轉矩大。


n        輸出諧波低，對外干擾小
采用了高性能的輸入和輸出濾波器，降低了系統的共模電壓，減小了對電機的干擾，提高了電機的壽命

n        高可靠的控制電路和控制軟件
采用了強大的雙DSP＋FPGA的先進控制電路，軟件模塊劃分非常簡單、清晰，一個DSP負責與用戶的交互和保護，另一個DSP負責所有核心算法的計算，輸出的脈沖通過FPGA實現，三者之間僅通過簡單的高速DPRAM進行通訊。不但大大提高了系統的運算速度，而且大大提高了可靠性。該控制電路板和核心軟件已經在多個成熟產品中長期使用，經過實踐的反復驗證。

n        人機交互界面友好
本裝置提供各種按鈕操作和超大的液晶觸摸屏顯示，方便實現各種功能的設定和狀態指示。通過液晶觸摸屏，可隨時監控輸入、輸出電壓、輸出頻率、電機電流等參數，而且可以隨時查詢故障記錄和所有操作記錄，方便、直觀、清晰的人機交互使得使用異常簡單。
與通常所用的小鍵盤相比，用戶不需要記憶任何復雜的操作模式，操作順序，也沒有各種輸入模式的切換。

n        放電速度快，檢修簡單
停機后，系統可以快速放電，1分多鐘后主電路的電容電壓即可接近0。2分鐘內，協調可以保證系統中任何電容都完全放電，確保柜門打開后設備和人身的安全。
采用了獨特的小車布局方式，可以單獨取出。其余腔內所有器件都可以直接進行檢修和更換，大大提高了維修的方便性。
