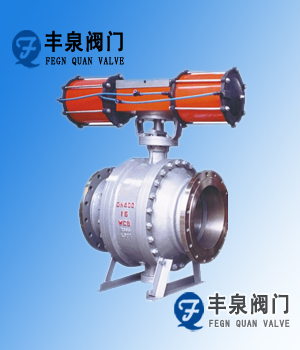

Q647F氣動固定球閥
氣動固定球閥概述
氣動固定球閥，氣動球閥，球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。
氣動固定球閥技術參數
閥類
|
傳動方式
|
連結形式
|
結構形式
|
密封面
|
公稱壓力(MPa)
|
閥體材料
|
球閥
|
6-氣動
6s-氣動帶手動
|
4-法蘭式
|
固定球直通
|
F-氟塑料
H-合金鋼
PPL
|
1.6
2.5
4.0
6.4
|
按表內閥體
材料代號
|
公稱通徑DN(mm)
|
50-500
|
材料\\\\材料代號
|
C
|
P
|
R
|
主
要
零
件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
球板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
密封圈
|
增強聚四氟乙烯 對位聚笨
|
填料
|
聚四氟乙烯 柔性石墨
|
適
用
工
況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
適用溫度
|
-28℃～300℃
|
控制型式
|
雙作用/單作用
|
作用型式
|
切斷/調節
|
輸入信號
|
電信號：0～10mA、-4～10mA 氣信號20～100kPa
|
回信電壓
|
AC220V/DC24V
|
工作介質
|
凈化壓縮壓氣
|
執行器
|
型號
|
GT系列、HY系列、AW系列、ZSH系列等
|
氣源壓力
|
0.4～0.7MPa
|
氣動固定球閥安裝尺寸表
公稱通徑DN(mm)
|
尺 寸(mm)
|
執行器型號
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
L
|
D
|
D1
|
B
|
Z-φD
|
L
|
D
|
D1
|
B
|
Z-φD
|
L
|
D
|
D1
|
B
|
Z-φD
|
50
|
203
|
160
|
125
|
16
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參選
具體選用根據實際要求)
|
65
|
222
|
180
|
146
|
18
|
4-18
|
241
|
180
|
145
|
22
|
8-18
|
241
|
180
|
145
|
22
|
8-18
|
80
|
241
|
195
|
160
|
20
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
305
|
230
|
190
|
24
|
8-23
|
125
|
356
|
245
|
210
|
22
|
8-18
|
381
|
270
|
220
|
28
|
8-25
|
381
|
270
|
220
|
28
|
8-25
|
150
|
394
|
280
|
240
|
24
|
8-23
|
403
|
300
|
250
|
30
|
8-25
|
403
|
300
|
250
|
30
|
8-25
|
200
|
457
|
335
|
295
|
26
|
12-23
|
502
|
360
|
310
|
34
|
12-25
|
502
|
375
|
320
|
38
|
12-30
|
250
|
533
|
405
|
355
|
30
|
12-25
|
586
|
425
|
370
|
36
|
12-30
|
|
|
|
|
|
300
|
610
|
460
|
410
|
30
|
12-25
|
648
|
485
|
430
|
40
|
16-30
|
|
|
|
|
|
350
|
686
|
520
|
470
|
34
|
16-25
|
762
|
550
|
490
|
44
|
16-34
|
|
|
|
|
|
400
|
762
|
580
|
525
|
36
|
16-30
|
838
|
610
|
550
|
48
|
16-34
|
|
|
|
|
|
450
|
864
|
640
|
585
|
40
|
20-30
|
914
|
660
|
600
|
50
|
20-34
|
|
|
|
|
|
500
|
914
|
705
|
650
|
44
|
20-34
|
991
|
730
|
660
|
52
|
20-41
|
|
|
|
|
|
|
