二、特點 1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。 3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長． 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。 5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。 三、主要技術參數 四、主要零部件材料 五、采用標準 六、D343H-10/16/25/蝸輪傳動硬密封蝶閥主要外形連接尺寸 (單位:mm) 公稱通經(DN)
產品說明：

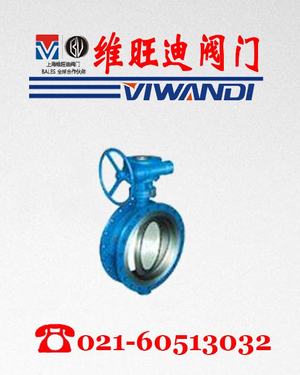

一、產品概述
我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
公稱通經DN（mm)
50～2000
公稱藥理PN（MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT450-10
蝶板
WCB、合金鋼、不銹鋼、QT450-10
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨
制造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
主要尺寸
法蘭尺寸和螺栓規格
1.0MPa
1.6MPa
2.5MPa
L
短／長
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108／150
350
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112／170
370
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114／180
380
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127／190
420
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140／200
460
164
250
210
8-18
250
210
8-22
270
220
8-26
150
140／210
555
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152／230
760
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165／250
830
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178／270
895
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190／290
950
280
505
460
16-22
520
470
16-26
555
490
16-33
400
216／310
1190
305
565
515
16-26
580
525
16-30
620
550
16-36
450
222／330
1255
350
615
565
20-26
640
585
20-30
670
600
20-36
500
229／350
1305
380
670
620
20-26
715
650
20-33
730
660
20-36
600
267／390
1340
445
780
725
20-30
840
770
20-36
845
770
20-39
700
292／430
1520
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318／470
1710
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330／510
1810
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410／550
1960
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470／630
2250
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530／710
2435
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600／790
2780
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670／870
3020
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760/950
3270
1350
2325
2230
48-48
2345
2230
48-62
2425
2300
48-70
