技術參數

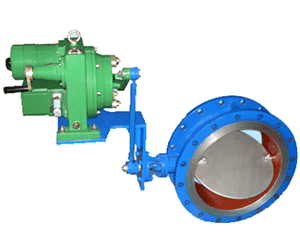

本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
|
D941W-
|
0.5 | C.P.R.V系列通風蝶閥連接尺寸 |
| 2.5 | ||
| 6 |
|
公稱通徑
|
結構長度（標準值）
|
外形尺寸（參考值）
|
連接尺寸（標準值）
|
參考值（kg）
|
|||||||||
|
0.05MPa和0.25MPa
|
0.6MPa
|
||||||||||||
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
|
50
|
2
|
108
|
70
|
418
|
250
|
225
|
140
|
110
|
4-14
|
140
|
110
|
4-14
|
42
|
|
65
|
21/2
|
112
|
80
|
438
|
250
|
225
|
160
|
130
|
4-14
|
160
|
130
|
4-14
|
53
|
|
80
|
3
|
114
|
95
|
466
|
250
|
225
|
190
|
150
|
4-18
|
190
|
150
|
4-18
|
62
|
|
100
|
4
|
127
|
105
|
486
|
250
|
225
|
210
|
170
|
4-18
|
210
|
170
|
4-18
|
81
|
|
125
|
5
|
140
|
120
|
516
|
325
|
245
|
240
|
200
|
8-18
|
240
|
200
|
8-18
|
90
|
|
150
|
6
|
140
|
132
|
541
|
325
|
245
|
265
|
225
|
8-18
|
265
|
225
|
8-18
|
100
|
|
200
|
8
|
152
|
160
|
779
|
325
|
245
|
320
|
280
|
8-18
|
320
|
280
|
8-18
|
110
|
|
250
|
10
|
165
|
187
|
836
|
363
|
313
|
375
|
335
|
12-18
|
375
|
335
|
12-18
|
145
|
|
300
|
12
|
178
|
220
|
901
|
363
|
313
|
440
|
395
|
12-22
|
440
|
395
|
12-22
|
160
|
|
350
|
14
|
190
|
245
|
954
|
363
|
313
|
490
|
445
|
12-22
|
490
|
445
|
12-22
|
215
|
|
400
|
16
|
216
|
270
|
1003
|
363
|
313
|
540
|
495
|
16-22
|
540
|
495
|
16-22
|
230
|
|
450
|
18
|
222
|
297
|
1058
|
465
|
439
|
595
|
550
|
16-22
|
595
|
550
|
16-22
|
250
|
|
500
|
20
|
229
|
322
|
1111
|
546
|
556
|
645
|
600
|
20-22
|
645
|
600
|
20-22
|
260
|
|
600
|
24
|
267
|
377
|
1233
|
546
|
556
|
755
|
705
|
20-26
|
755
|
705
|
20-26
|
370
|
|
700
|
28
|
292
|
430
|
1338
|
546
|
556
|
860
|
810
|
24-26
|
860
|
810
|
24-26
|
400
|
|
800
|
32
|
318
|
487
|
1452
|
546
|
556
|
975
|
920
|
24-30
|
975
|
920
|
24-30
|
560
|
|
900
|
36
|
330
|
537
|
1588
|
632
|
706
|
1075
|
1020
|
24-30
|
1075
|
1020
|
24-30
|
800
|
|
1000
|
40
|
410
|
587
|
1689
|
632
|
706
|
1175
|
1120
|
28-30
|
1175
|
1120
|
28-30
|
660
|
|
1200
|
48
|
470
|
702
|
1938
|
632
|
706
|
1375
|
1320
|
32-30
|
1405
|
1340
|
32-33
|
950
|
|
1400
|
56
|
530
|
782
|
2670
|
790
|
1338
|
1575
|
1520
|
36-30
|
1630
|
1560
|
36-36
|
1280
|
|
1600
|
64
|
600
|
895
|
2810
|
868
|
1476
|
1790
|
1730
|
40-30
|
1830
|
1760
|
40-36
|
1510
|
|
1800
|
72
|
670
|
995
|
3020
|
868
|
1476
|
1990
|
1930
|
44-30
|
2045
|
1970
|
44-39
|
2500
|
|
2000
|
80
|
760
|
1095
|
3220
|
965
|
1600
|
2190
|
2130
|
48-30
|
2265
|
2180
|
48-42
|
2900
|
■主要技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
||
|
公稱壓力
|
PN（Mpa）
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|||
|
適用介質
|
煤氣、含塵氣體、煙道氣等
|
|||
|
適用溫度
|
氣傳動、電傳動
|
|||
■主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
