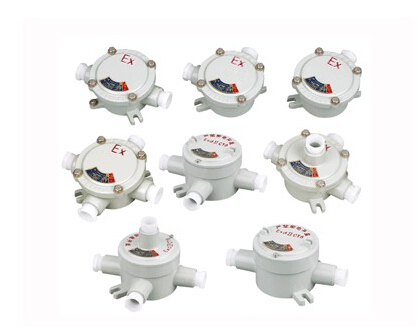

AH系列防爆接線盒
█?適用范圍
1．適用于性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等性危險環境；
█?產品特點
1．?接線盒外殼采用優質鋁合金壓鑄成型，產品經過高速拋丸處理后，高壓靜電噴塑，外形美觀；
2． 本產品為隔爆型防爆產品，內部自帶接線端子，接線方便；
3． 采用國家標準設計，共計10種規格供客戶選擇；
4．?布線方式，鋼管或電纜、防爆軟管均可；
5．?可根據用戶要求特殊定制；
█?技術參數
防爆標志：ExdIIBT4/T5/T6、ExdIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
額定電壓：AC220/380V/12V/24V/36V/127V/660V；
螺紋規格：G1/2-G3/4
國家標準規格：一平，二平，三平，四平，角平。(IIB,IIC)20
使 用 說 明 書
1、 ?用途和工作條件
1．1用途
? ?AH系列防爆接線盒（以下簡稱接線盒），本產品適用于含有強腐蝕或酸性性氣體的環境中，作為交流50Hz，電壓至380V動力設備接線使用。?
1．2工作條件
a． ?海拔不超過2000m；
b． ?周圍空氣溫度不高于+40℃，不低于-15℃；
c． ?空氣相對濕度不大于90%（+20℃時）；
d． ?垂直安裝傾斜度不大于5°；
e． ?無明顯搖動和強烈沖擊振動的地方；
f． ? 無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；
g． ?無滴水和其它液體侵入的地方；
2、 ?結構與特點
2．1型號含義
AH - ?□ / □/ □ L□/□ X□/□ R□/□ □
進線口數/螺紋
右進線
進線口數/螺紋
下方進線
進線口數/螺紋
左方進線
進線口數/螺紋
上方進線
額定電流
端子數量
防爆接線盒
? ??
?
?
2．2主要技術參數見表：
額定電壓（V）
?額定電流（A）
?防爆標志
?進出線口螺紋
?
380
220
?10、20、30、40、50、60、80、100、120、150、200
?ExdIIBT6
ExdIICT6
ExdIIBT4
ExdIICT4
?G15
?
G20
?
G25
?
G32
?
G40
?
G50
?
G70
?
G80
?
?
2．2結構概述
a． ?接線箱采用鋁合金壓鑄成型，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，電纜或鋼管布線。
3、安裝與維修
3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；
3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；
3．3接線盒的內外接地必須良好可靠；
3．4安裝時需將電纜穿過密封圈，保證密封及電纜不得松動，不使用的接線口應用密封圈封堵；
3．5維修檢查時必須先斷開電源后方可開蓋；
