FNG-500*G1防爆撓性連接管應用范圍
◆適用于石油開采、煉油、化工、等危險場所防爆電氣設備的進出線連接或鋼管布線彎曲難度較大的場合連接之用；
◆適用于爆炸性氣體環境的1區、2區場所；
◆適用于可燃性粉塵環境20區、21區、22區場所；
◆適用于IIA、IIB、IIC類爆炸性氣體環境；
FNG-500*G1防爆撓性連接管產品特色
◆具有耐燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固、工作可靠等優點；
◆螺紋規格可根據用戶要求定制，如NPT、公制螺紋等；
◆有橡膠撓性連接管和不銹鋼撓性連接管兩種可供選擇；
◆撓性管長度可根據用戶要求特殊加工。

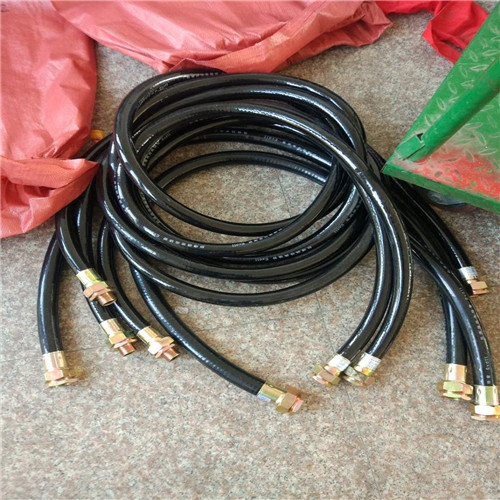

防爆撓性管3/4內-3/4NPT外L=1000MM產品描述
Ⅰ型（橡膠護套）2
Ⅱ型（不銹鋼網）
執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1
防爆標志：Exd IIC Gb/DIP A20、Exe IIC Gb/DIP A20
FNG-500*G1防爆撓性連接管技術參數
型號規格管通徑（mm）管內徑（D）接頭螺紋（G）長度（mm）外形大直徑（A）小彎曲半徑（mm）
I型II型I型II型
BNG-700×G1/2 13 13 13 1/2 700 38 28 80
BNG-1000×G1/2 13 13 13 1/2 1000 38 28 80
BNG-700×G3/4 20 17 17 3/4 700 46 34 110
BNG-1000×G3/4 20 17 17 3/4 1000 46 34 110
BNG-700×G1 25 21 21 1 700 55 40 145
BNG-1000×G1 25 21 21 1 1000 55 40 145
BNG-700×1-1/4 32 26 26 1-1/4 700 60 48 180
BNG-1000×G1-1/4 32 26 26 1-1/4 1000 60 48 180
BNG-700×G1-1/2 40 30 30 1-1/2 700 65 55 210
BNG-100×G1-1/2 40 30 30 1-1/2 1000 65 55 210
BNG-700×G2 50 42 47 2 700 85 75 250
BNG-1000×G2 50 42 47 2 1000 85 75 250
BNG-700×G2-1/2 70 50 62 2-1/2 700 100 90 350
BNG-1000×G2-1/2 70 50 62 2-1/2 1000 100 90 350
BNG-700×G3 80 62 72 3 700 115 115 400
BNG-1000×G3 80 62 72 3 1000 115 115 400
BNG-700×G4 100 85 90 4 700 145 145 500
BNG-1000×G4 100 85 90 4 1000 145 145 500
