kth106-1z 型礦用本質安全型自動機 礦用機

機 礦用機 防爆機 本安型機 自動機

使用范圍：kth106-1z 型礦用本質安全型自動機為脈沖與雙音頻兼容機，與關聯設備hdk礦用電
話耦合器及輸出信號符合要求的調度臺或交換機可組成煤礦安全通訊系統網。蕭樂：可
廣泛使用于具有爆炸性氣體的環境中。其防爆標志為“exibⅰ”。

主要技術參數

1、使用條件

   環境溫度：-10℃-+40℃；

   相對溫度：≤95%（+25℃時）

   大氣壓力：（86-106）kpa

   關聯設備：hdk耦合器

2、本安參數

zui高輸入電壓：dc60v

zui大輸入電流：30ma

zui高鈴流電壓：ac56v

zui大鈴流電流：10ma

3、電聲指標

礦用仿真線長度：          0km    5km    10km

發送響度評定值（slr）：    ≥2    ≤15    ≤18

接收響度評定值（rlr）：    ≥-8   ≤2     ≤2

側音壓掩蔽評定值（stmr）：≥3    ≥8     ≥5

振鈴聲級：≥80db。

脈沖斷續比：1.6±0.2:1

脈沖速率：10±1次/秒頻率誤差≤1.5%。

低頻群電平：-9dbm±3db

高頻群電平：-7dbm±3db

頻率組合中，高頻分量電平應比低頻分量電平高2±1db

4、外形尺寸mm：112×290×122

5、整機重量：2.5kg

6、通訊距離：≤10km，線纜型號規格為mhyv1*2*7/0.37。

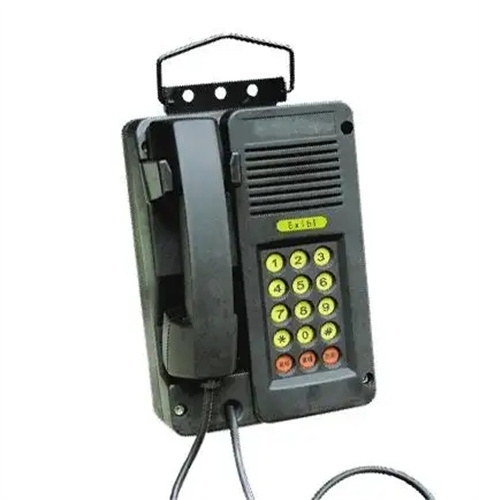

KTH106-1Z該防爆機是脈沖/雙音頻兼容撥號隔爆兼本質安全型防爆機，是防爆通訊系統的終端設
備，直接連到交換機即可。該防爆機防爆標志為ExdibⅡBT6。

該防爆機外型美觀、大方，聲音清晰宏亮，維修方便。防爆機的防爆外殼采用鋁合金鑄造成型，
表面靜電噴塑，具有較好的抗沖擊強度及防護性能，防護等級達到IP54。防爆機的按鍵盤采用進口不
銹鋼按鍵盤，手柄采用室外公用手柄，手柄繩采用不銹鋼金屬護套繩，電路原器件按室外條
件標準采購和生產，電路經過嚴格的防爆處理和防護處理。該防爆機可在環境相對惡劣的室內和室外
使用。
