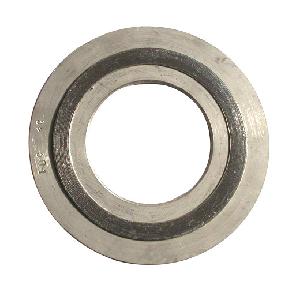

金屬石墨纏繞墊片

金屬石墨纏繞墊片采用優質SUS304、SUS316(“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

纏繞墊片應用范圍：
石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

金屬纏繞墊片的種類：
種類 斷面形式 代號 厚度
基本型纏繞墊片
A 3.2 4.5
帶內環纏繞墊片
B 4.5
帶外環纏繞墊片
C 4.5
帶內外環纏繞墊片
D 4.5



金屬纏繞墊片的結構材料：
填充料 鋼帶 內環 外環
石棉纏繞
SUS 304 碳鋼
碳鋼

石墨纏繞
SUS 316 SUS 304
SUS 304

四氟纏繞
SUS 316L SUS 316
SUS 316

SUS 316L
SUS 316L

填充料 溫 度(°C) 最大操作壓力(kg/cm2)
石墨纏繞
　　　　-200~550 　　　　　　250
石棉纏繞
-150~450 100
四氟纏繞
240~260 100

下表用于對內環及纏繞金屬的材質選擇:
商品名 AISI 硬度(HB/HV) 溫度(°C)
不銹鋼 304 304 130~180 -250~+550
不銹鋼 316 316 130~180 -100~+550
不銹鋼 316L 316L 130~190 -100~+550
外環通常由經防腐蝕處理的碳鋼組成。

法蘭種類及纏繞墊片形式:
法蘭種類 纏繞墊片形狀
平面法蘭 僅帶外環纏繞墊片
帶內外環纏繞墊片
凸面法蘭 僅帶外環纏繞墊片
帶內外環纏繞墊片
凹凸法蘭 基本型纏繞墊片
僅帶內環纏繞墊片
槽法蘭 基本型纏繞墊片
僅帶內環纏繞墊片
平面和凹槽法蘭 基本型纏繞墊片
僅帶內環纏繞墊片

纏繞墊片厚度公差:
項目 厚度(mm) 公差(mm)
墊片厚度 4.5, 3.2 +0.2
-0.1
環厚度 3.0 ±0.24


金屬纏繞墊片主要技術參數:
纏繞墊片系數 m=2.5-4
纏繞墊片使用壓力 ≤25MPa
纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓 y=68MPa

下表是纏繞墊片直徑公差(即用于法蘭的名義管道直徑)
DIM(mm) ANSI B16.5
BS1560(mm)
Mss sp-44 API605 公差
內環內徑
墊片內徑 <=600 ＜=24" ＞＝26" and ＜=34" ±0.5
＞600 and ＜=800 ＞24" and ＜=34 ＞＝36" and ＜=60" ±0.9
＞800 and ＜=1600 ＞34" and ＜=60" ±1.3
＞1600 ＞60" ±1.6
墊片外徑 ＜=600 ＜=24" ＜=24" ±0.9
＞600 and ＜=160000 ＞24" and ＜=60" ±1.8
1600 ＞60" ±2.2
外環外徑 ＞1/2" and ＜=60" ±0.9
＜=600 ＜=24" 0-1.0
＞600 and ＜=1000 ＞24" and ＜=34" 0-1.8
＞1000 and ＜=1600 ＞34" and ＜=60" 0-2.2


注：另外，我們也可以根據JIS,JPI標準或客戶要求生產
訂貨須知：金屬纏繞墊在訂貨時需注明以下參數，范例：
1、金屬纏繞墊的類型：A B C D
2、法蘭標準：ASME B16.20
3、管路通徑、壓力等級：2" 150Lbs
4、材料種類：內環 SS316 ；金屬纏繞帶 SS316；填料帶：石墨；外環：碳鋼
※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
