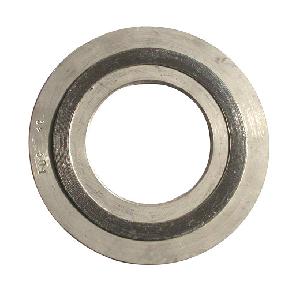

纏繞墊 石墨纏繞墊

石墨纏繞墊壓縮性能.回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面；容易對中，因而拆裝便捷，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。3) 用途: 廣泛用于石油煉制，石油化工，化工，熱電，燃氣，核能，航天，紡織，醫藥等諸多行業的設備.工藝管路等靜密封部位。4) 結構形式及代號：基本型式 代號 適用的法蘭密封面基本型 A 榫槽面帶內環型 B 凹凸面帶定位環型 C 平面或凸面帶內環及定位環型 D 平面或凸面材料:1.金屬帶A. 采用厚度為0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷C.不銹鋼的硬度值 HV≤2002.非金屬帶A非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。B.特制石棉燒失量必須≤25%C.非金屬帶的氯離子含量≤100PPMD.各類介質及各種非金屬帶的推薦使用溫度及壓力介質 材料石棉石墨非石棉聚四氟乙烯水類介質600℃，CL 2500550℃，CL 1500350℃，CL 1500-200-260℃，CL 1500油類介質500℃，CL 1500550℃，CL 600350℃，CL 600-200-260℃，CL 600氣體介質400℃，CL 600550℃，CL 400350℃，CL 400200-260℃，CL 400注：石墨在非氧化介質下，可使用到 800℃。表1-5-3材料溫度 ℃最大工作壓力適用介質壓縮率%回彈率%應力松馳率%膨脹石墨-220--550250 BAR腐蝕性介質18--30≥17≤18特制石棉帶-200---600 18--30≥19≤28聚四氟乙烯-200-- 250100 BAR腐蝕性介質18--30≥15≤13無石棉材料-100--250100 BAR一般氣密性18--30≥19≤28云 母-150--800100 BAR特高溫18--30 3.加強環 除另有協議外，內加強環材料應與金屬帶材料相同，外加強環的材料選用A3鋼，并防銹處理。5)預緊壓力:Y=70.0±1Mpa6) 墊片系數:M=2.5~4.0
