M3S640-012Y03510X

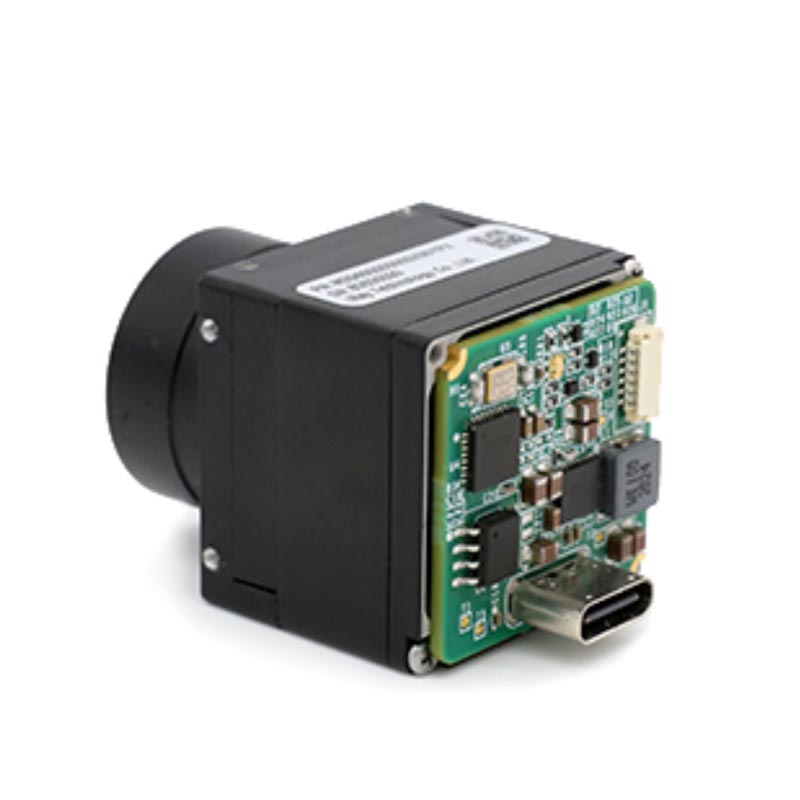

MicroIIIS 384/640紅外熱成像機芯 M3S384測溫型非制冷紅外機芯組件M3S640測溫型M3S3 M3S6
MicroIIIS系列非制冷紅外機芯組件是為體積和功耗應用領域而特殊設計的一款機芯組件。其支持多種串行通信，和視頻輸出接口，有豐富的用戶擴展組件。同時提供多種紅外鏡頭可供選擇。該系列成像類產品，可為各種小型手持望遠鏡、頭盔夜視設備、輕型無人飛行器系統，及多光融合類等光電產品，提供完善的紅外成像解決方案。測溫系列產品可應用于工業測溫、電力測溫、安防測溫和機器視覺等領域。
光譜響應范圍：8μm～14μm
像元中心間距：12μm
面陣規模：384×288 640×512
重量（無鏡頭）：20g±3g
適用場景
機器人
輕型無人機
安防監控
夜視消防頭盔
技術參數
|
性能指標 |
Micro Ⅲ S384 觀測型 |
Micro Ⅲ S384 測溫型 |
Micro Ⅲ S640 觀測型 |
Micro Ⅲ S640 測溫型 |
Micro Ⅲ 256L |
|
|
探測器類型 |
氧化釩非制冷紅外焦平面探測器 |
|||||
|
分辨率 |
384×288 |
640×512 |
256×192 |
|||
|
像元間距 |
12μm |
12μm |
12μm |
|||
|
探測器幀頻 |
50Hz /25Hz |
25Hz |
||||
|
響應波段 |
8～14μm |
|||||
|
噪聲等效溫差（NETD） |
≤50mK@25℃,F#1.0 |
|||||
|
圖像調節 |
||||||
|
極 性 |
黑熱/白熱 |
/ |
||||
|
偽 彩 |
支持 |
支持 |
||||
|
十字線 |
顯示/消隱/移動 |
/ |
||||
|
電子變倍 |
1.0~4.0×連續變倍（步長0.1） |
/ |
||||
|
圖像處理 |
非均勻性校正 |
非均勻性校正 |
||||
|
數字濾波降噪 |
數字濾波降噪 |
|||||
|
數字細節增強 |
數字細節增強 |
|||||
|
圖像鏡像 |
左右/上下/對角線 |
/ |
||||
|
電源 |
||||||
|
供電范圍 |
4～5.5VDC |
/ |
||||
|
用戶擴展組件支持3.5～18VDC |
/ |
|||||
|
典型供電電壓 |
4VDC |
5VDC |
||||
|
電源保護 |
用戶擴展組件支持過壓、欠壓、反接 |
/ |
||||
|
典型功耗@25℃ |
不含用戶擴展組件 |
≤0.6W |
≤0.7W |
≤0.35W |
||
|
含用戶擴展組件 |
≤0.8W |
≤0.9W |
/ |
|||
|
接口 |
||||||
|
視頻輸出 |
模擬視頻 |
1路PAL制式 |
/ |
|||
|
數字視頻 |
MIPI 4lane |
MIPI 2lane/8bit LVCMOS |
||||
|
LVDS、LVCMOS、BT.656/BT.1120、CDS2 |
/ |
|||||
|
串行通信接口 |
RS-232 |
/ |
||||
|
UART（3.3V） |
UART(1.8V) |
|||||
|
測溫性能 |
||||||
|
測溫范圍 |
-20℃～+150℃，+100℃～+550℃ |
-20℃～+550℃ |
||||
|
測溫精度 |
±3℃或讀數的±3%（取較大者）@環境溫度-20℃～60℃ |
|||||
|
測溫工具 |
點、線、區域分析 |
/ |
||||
|
物理特性 |
||||||
|
重 量（無鏡頭、無擴展組件） |
20g±3g |
/ |
||||
|
尺 寸（無鏡頭） |
26mm × 26mm× 22mm |
/ |
||||
|
環境適應性 |
||||||
|
工作溫度 |
‘-40℃～+80℃(-20℃～+60℃測溫） |
-20℃～+60℃ |
||||
|
存儲溫度 |
‘-45℃～+85℃ |
/ |
||||
|
濕度 |
5~95%，無冷凝 |
/ |
||||
|
振 動 |
6.06g，隨機振動，所有軸向 |
/ |
||||
|
沖 擊 |
80g，4ms，后峰鋸齒波，3軸6向 |
/ |
||||
