德國Hirschmann 赫斯曼連接器 GDS 207

G4W1F
GDM3009J
GDM2009 SW
GSA-U 3000N LO
GDM2011J
GO60UM
GO60WF
GO700WF
GDM3009 SW
GDME3011
GDS207
GDME2011
CA3GD
CM06EA14S-61S
GSA2000N
GSSR300
GRS-U3000LO
GDSN307
GM209NJ
GDSN207
GSP3M20
GSSNA200
GO6UM
GSP311
STAK3N
GO60FAVM
G4A5M
GM02E14S-61P
STAS3N
G4A1M
ELST5012E PG7
GO700FAM
GSP3-1M20
ELKA5012 PG7
GSSA200
GSP-U3000 LOSN
GSSA300
GDM3011J
GSE3000N4
GSA3000N
GDM2016 SW
GDM3-16NBR
GDMC0009JPT SW
G30E-1
G4A5M
GDM3011SW
GDM3016SW
CA6GD
STASL3
CA3LD
GSP3-2
GSP3-1

微型設備連接器

Hirschmann 的此系列微型型號設備連接器和插頭基座，與微型閥門一起使用。 觸點布局分工業標準引腳配置（GDS - 9.4mm 節距）或者 DIN 43650-C 引腳配置（GDSN - 8mm 節距）兩種。 這些微型設備連接器配有 PG7 密封管，防護等級達 IP65。

? 最大電線尺寸：0.75mm2
? 溫度范圍：-40°C 至 +90°C

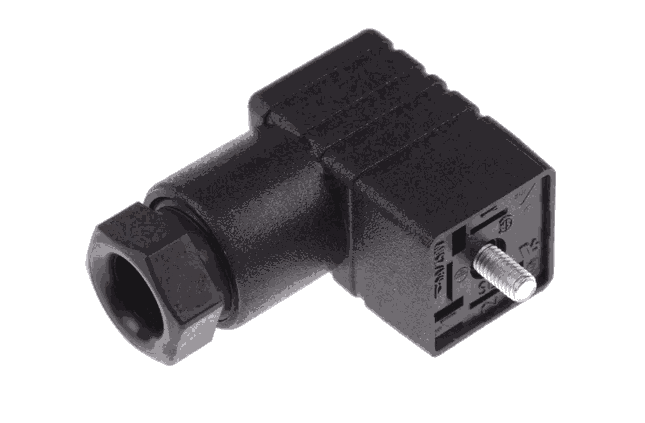

DIN 43650C Hirschmann

全面系列的連接器和插頭基座，適合與氣動和液壓設備中的電磁閥一起使用。 內部的連接器可以呈 90° 增量旋轉，以便于在所有四個方向上定位密封套。 外殼材料是纖維填充尼龍，使它們耐撞擊。

Hirschmann 設備連接器具有端子，可用螺釘固定于螺線或套圈導線，或者在螺釘頭下可接受壓接環/叉形接線端子。

L 插座。 38mm （整體）
H 27mm（包括 襯墊）
M3 固定螺釘
主體截面 15x15mm
插頭基座 17x17mm，H 8.5mm
極格式     2P+E
DIN 43650類型     DIN 43650 C
額定電壓     250 V 交流/直流
性別     母座
安裝類型     中央螺桿
電纜密封接頭尺寸     PG7
顏色     黑色
額定電流     6A
系列     GDS
IP 防護等級     IP65
端接方法     螺釘擰緊

電纜直徑     4.5 → 6mm
