產品概述

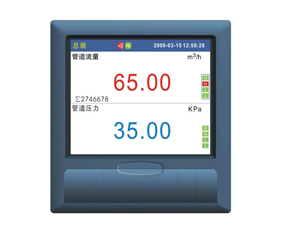

VX6000R 16路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
系  統
采用最新大規模集成電路，國際名廠元器件精心設計；
采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警
5.6英寸320×234點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節。
全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
新型開關電源，85VAC～ 2 6 5 V A C范圍內正常工作；
集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
提供變送器+24VDC隔離配電。
全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。
大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據。
12路繼電器報警輸出。
信  號
可輸入各種標準信號，Fr、20mA、5V、S、B、K、T、E、J、、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω 、
20mV、100mV、10mA、WRE、F1、F2
信號全量程精度±0.2%
通道間完全隔離
可提供隔離配電
提供標準4-20mA輸出
軟  件
中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄最近的15條報警信息；
支持流量累積功能；
4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽壓力補償等常用補償模型；
支持真空度科學計數法顯示；
曲線走紙方式可設定橫向或縱向；
每4組曲線顯示可以自由組合，自定義曲線顏色；
內置GB2312二級漢字字庫（6500漢字）；
全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選輸入，采用國際
標準編碼，解決特殊單位及漢字位號的輸入問題；
漢字位號、單位自定義組合輸入。
通  訊
標準串行通訊接口：RS-485和RS-232C；
支持標準Modbus RTU通訊協議，提供多種數據類型,如百分量、工程量、累積量等，除支持本公司
ScanX數據管理軟件外，還支持iFlX、組態王、MCGS、PCAUto等流行專業組態軟件，無需專用驅動；
使用USB2.0接口轉存和備份歷史記錄，支持256M、512M、1G優盤；
支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件。
外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。
主要技術指標
顯示器：
  5.6英寸320×234點陣TFT圖形液晶顯示屏，LED背光，寬視角
基本誤差：
  ±0.2%F·S
  全隔離萬能輸入：1～1 2通道信號輸入，通道間全隔離，隔離電壓＞400V
輸出規格：
    配電：4組24VCD輸出，輸出電流60mA/組
    12路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
    最多4路模擬量輸出（變送輸出或PID輸出），4-20mADC，負載電阻＜6 00Ω
補償運算：
    蒸汽：根據蒸汽密度表格查詢蒸汽密度，補償蒸汽的質量流量壓力
    范圍0.1～ 22 Mpa
    溫度范圍0～600℃
水：根據水密度表格查詢水密度，補償水的質量流量  溫度范圍0～150℃
累積范圍：
  0～9999999999
通訊、打�。�
  通訊接口：RS232C或RS485
  波特率：1200、2400、1800、9600、19200、38400、57600、
  打印接口：RS232C直接連接串行微型打印機
記錄時間：
  記錄間隔：1、2、5、10、15、30、60、120、240秒可選。
  記錄長度：72小時/筆（記錄間隔1秒）～720天/筆（記錄間隔4分）
數據備份和轉存：
  256M～1G優盤可選；
熱電偶冷端補償誤差：
  ±1℃
斷電保護：
  內置FLASH存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。
電源：
  開關電源85VAC～265VAC、50Hz±5%，功耗＜30W
環境溫度：
  0～50℃
環境濕度：
  0～85%RH
