供應J44W-16P角式截止閥

產品價格：￥0（人民幣）

規格：DN15-DN500

發貨地：普陀

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

興治高壓閥門（上海）有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：興治高壓閥門（上海）有限公司

商鋪名稱：興治高壓閥門（上海）有限公司

聯系人：石家琛（先生）

聯系手機：

固定電話：

企業郵箱：xzgyfm@126.com

聯系地址：光昊路398弄18號

郵編：200333

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

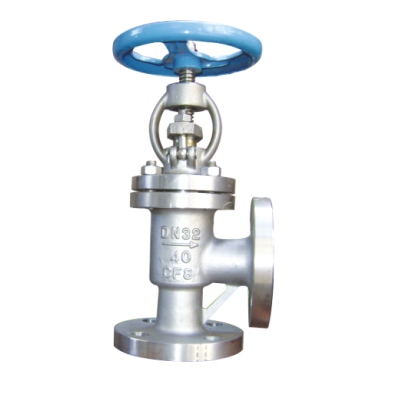

J44W-16P角式截止閥
興治高壓閥門

J44角式截止閥產品詳情

一、主要性能規范:

遵循規范	STANDARD
設計與制造	GB12233/GB 12235
結構長度	GB 12221/JB96（長系列）
結構長度	GB78/JB79（GB、HG、SH）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T12252

法蘭連接截止閥（角式）
設計與制造符合中國國家標準
1、基本結構形式：角式
2、公稱壓力：PN1.6-4.0(MPa)
3、公稱通徑：DN15-300（mm）

二、角式截止閥1.6MPa主要連接尺寸：

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	21/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	21/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	21/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

三、角式截止閥2.5MPa主要連接尺寸：

DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

16

4-φ14

120

245

270

7.5

20

3/4

75/95

105

75

55

2

16

4-φ14

120

250

275

8.8

25

1

80/100

115

85

65

2

16

4-φ14

140

260

290

11

32

21/4

95/105

135

100

78

2

18

4-φ18

140

290

325

13

40

21/2

100/115

145

110

85

3

18

4-φ18

160

300

335

18

50

2

115/125

160

125

100

3

20

4-φ18

180

355

400

31

65

21/2

145

180

145

120

3

22

8-φ18

220

400

450

39

80

3

155

195

160

135

3

22

8-φ18

280

450

495

50

100

4

175

230

190

160

3

24

8-φ23

320

530

590

60

125

5

200

270

220

188

3

28

8-φ25

380

600

650

75

150

6

240/225

300

250

218

3

30

8-φ25

400

650

770

98

200

8

275

360

310

278

3

34

12-φ23

450

700

850

170
