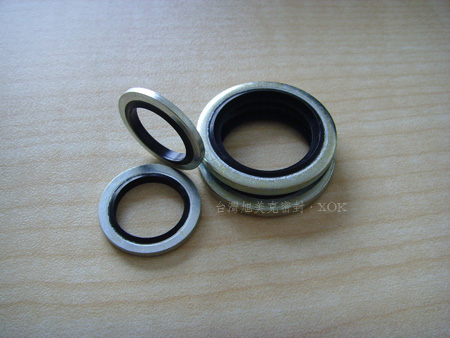

一、進口鍍鋅組合墊圈系列標準及線徑
O型圈是標準件，應用非常廣泛，在發展的過程中逐漸形成了各個國家的標準。
具有代表性的主要有以下幾種：
1/ 國標分為舊國標和新國標，舊國標是以o型圈的外徑*線徑來表示的；新國標以膠圈的內徑*線徑來表示的，目前國內企業主要以新國標為主。
舊國標：國標GB1235-76---線徑為：1.9、2.4、3.1、3.5、5.7、8.6 ；
新國標：國標GB3452.1-92---線徑為：1.8、2.65、3.55、5.3、7 ；
2/ 日標JIS B2401---線徑為：1.9、2.4、3.1、3.5、5.7、8.4 ；
3/ 法標R---線徑為： 1.90、2.70、3.60、5.33、6.99 ；
4/ 美標AS568A，英標BS 1806---線徑為：1.78、2.62、3.53、5.33、6.99 ；
5/ 德標DIN3771 GB3452.1-92---線徑為：1.80、2.65、3.55、5.30、7.00 ；
6/ 英標BS 4518瑞標SMS 1586---線徑為：1.6、2.4、3.0、5.7、8.4 。
二、組合墊圈密封形式分類
自定心組合墊圈和非自定心組合墊圈，我司主要生產的是自定心組合墊圈，此類產品密封簡單，對于密封起到固定作用，使得密封效果非常優異。
組合墊圈的結合無非就兩種，這兩大類機械密封組合密封常見的組合密封為浮環組合密封、螺旋組合密封、迷宮螺旋組合密封。
1.非接觸式密封與接觸式密封混合組合
2.接觸式密封與接觸式密封組合
三、進口鍍鋅組合墊圈部分尺寸表
|
規格 |
外徑 |
內徑 |
鐵片 厚度 |
公差 |
膠厚 |
規格 |
外徑 |
內徑 |
鐵片 厚度 |
公差 |
膠厚 |
|
+0.13 |
±0.13 |
±0.13 |
+0.13 |
±0.13 |
? |
±0.13 |
|||||
|
-229 |
24.00 |
16.70 |
1.50 |
+/-0.10 |
0.85 |
-310 |
17.00 |
10.70 |
1.50 |
+/-0.10 |
0.70 |
|
-230 |
24.00 |
17.40 |
1.50 |
+/-0.10 |
0.90 |
-312 |
18.10 |
11.80 |
1.50 |
+/-0.10 |
0.65 |
|
-231 |
24.70 |
18.00 |
1.50 |
+/-0.10 |
1.05 |
-313 |
19.00 |
12.70 |
1.50 |
+/-0.10 |
0.70 |
|
-232 |
26.00 |
18.70 |
1.50 |
+/-0.10 |
0.85 |
-315 |
20.10 |
13.80 |
1.50 |
+/-0.10 |
0.70 |
|
-233 |
28.00 |
20.70 |
1.50 |
+/-0.10 |
0.90 |
-316 |
21.00 |
14.70 |
1.50 |
+/-0.10 |
0.70 |
|
-234 |
28.70 |
21.50 |
2.50 |
+/-0.10 |
0.90 |
-317 |
23.00 |
16.70 |
1.50 |
+/-0.10 |
0.70 |
