A型接頭膠管總成|公制內螺紋平面密封膠管總成| GB9065.3

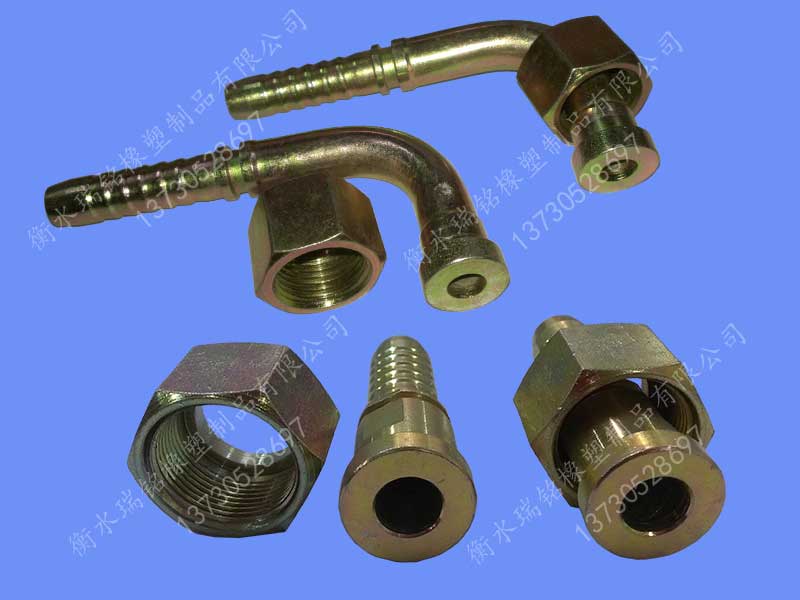

產品名稱: A型接頭膠管總成
產品結構：A型膠管接頭采用扣壓式與膠管連接；接頭螺紋采用公制螺紋；A型接頭膠管總成密封形式采用在平面密封面上開O型圈溝槽。
產品優勢：A型接頭膠管總成采用公制螺紋，平面O型圈密封形式，接頭安裝方便，不需要太大安裝力矩。
產品具體參數：
注：1. 用于鋼絲纏繞高壓膠管的接頭型號前加“I”。如 IFLAT-12-DN06
2. 45度彎頭用FLAT45表示，如FLAT45-12-DN06
3. 90度彎頭用FLAT90表示，如FLAT90-12-DN06
接頭型號 |
軟管通徑 DN |
M |
L |
C |
SW |
|
FLAT-12-DN06 |
6 |
M12*1.25 |
15 |
8 |
17 |
|
FLAT-14-DN06 |
6 |
M14*1.5 |
15.5 |
8.5 |
19 |
|
FLAT-16-DN08 |
8 |
M16*1.5 |
18 |
8 |
22 |
|
FLAT-18-DN10 |
10 |
M18*1.5 |
17.5 |
8 |
24 |
|
FLAT-22-DN12 |
12 |
M22*1.5 |
18.5 |
10 |
27 |
|
FLAT-27-DN16 |
16 |
M27*1.5 |
21.5 |
10 |
32 |
|
FLAT-30-DN20 |
20 |
M30*1.5 |
21.5 |
11 |
36 |
|
FLAT-36-DN20 |
20 |
M36*2 |
20 |
13 |
41 |
|
FLAT-39-DN25 |
25 |
M39*2 |
23.5 |
13 |
16 |
|
FLAT-42-DN32 |
32 |
M42*2 |
26 |
15 |
50 |
|
FLAT-45-DN32 |
32 |
M45*2 |
25 |
15 |
55 |
|
FLAT-52-DN40 |
40 |
M52*2 |
25 |
17 |
60 |
