F型膠管總成|SAE法蘭膠管總成|SFL膠管總成|SFS軟管總成

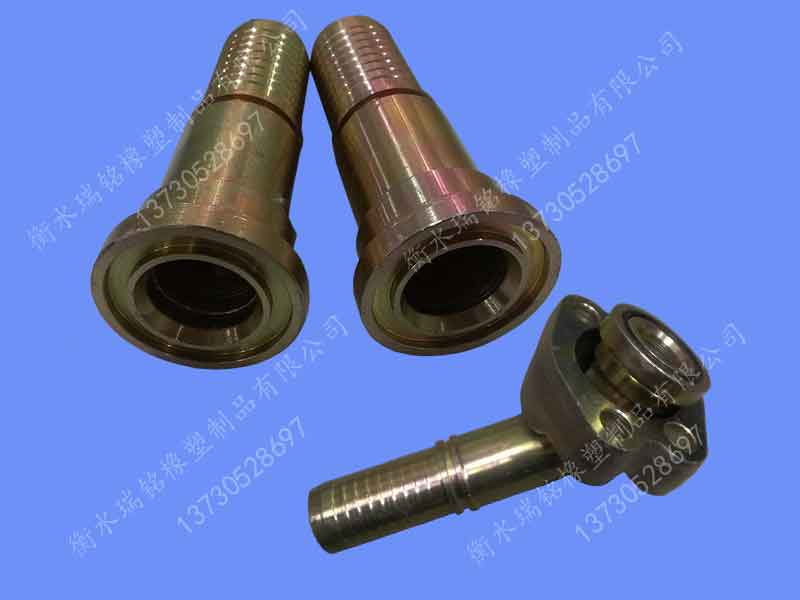

產品名稱：F型膠管總成
產品結構：F型膠管總成兩端接頭采用圓形法蘭盤，端部帶O型圈溝槽。此種膠管總成承壓高，一般用于高壓環境下，液壓站使用此種結構膠管總成的居多。
產品其他說明：SAE法蘭接頭最初是在美國設計的，它的特征是法蘭接頭最初是在美國設計的，它的特征是具有兩種壓力額定值，3000 和6000psi （磅/平方英寸）瑞銘SAE法蘭接頭是通過在其各自編碼上增加6 和9 的數字來指明其壓力額定值。無數字指明的接頭其額定值是3000psi,數字6指的是6000psi 的接頭。
鉸接接頭膠管總成具體參數：
注：用于鋼絲纏繞高壓膠管的接頭型號前加“I”。如 ISFL或ISFS
系列 |
接頭型號 |
軟管通徑 DN |
D |
法蘭規格 |
L |
d |
|
3000psi |
SFL-1/2-DN12 |
12 |
30.2 |
1/2" |
46 |
9.5 |
|
SFL-3/4-DN20 |
20 |
38.1 |
3/4" |
48 |
14.5 |
||
SFL-1-DN25 |
25 |
44.4 |
1" |
52 |
20 |
||
SFL-1 1/4-DN32 |
32 |
50.8 |
1 1/4" |
58 |
25.5 |
||
SFL-1 1/2-DN40 |
40 |
60.3 |
1 1/2" |
68 |
31.5 |
||
SFL-2-DN50 |
50 |
71.4 |
2" |
70 |
43 |
||
SFL-2 1/2-DN60 |
60 |
84.1 |
2 1/2" |
68 |
51 |
||
SFL-3-DN76 |
76 |
101.5 |
3" |
87 |
68.5 |
||
6000 psi |
SFS-1/2-DN12 |
12 |
31.7 |
1/2" |
47 |
9.5 |
|
SFS-3/4-DN20 |
20 |
41.3 |
3/4" |
51 |
14.5 |
||
SFS-1-DN25 |
25 |
47.6 |
1" |
57 |
20 |
||
SFS-1 1/4-DN32 |
32 |
54.0 |
1 1/4" |
66 |
25.5 |
||
SFS-1 1/2-DN40 |
40 |
63.5 |
1 1/2" |
75 |
31.5 |
||
SFS-2-DN50 |
50 |
79.4 |
2" |
85 |
43 |
