景縣低價優質C型接頭膠管總成|C型扣壓式膠管接頭|喇叭口膠管接頭|DKJ膠管接頭
產品名稱：C型接頭膠管總成
產品結構：C型接頭膠管總成兩端接頭采用內螺紋74度內錐，密封封面采用金屬對金屬密封。連接螺紋一般為美制UN螺紋或公制螺紋。
產品其他說明：這種軟管接頭最初于50 年代在美國為了用于擴口式鋼管接口而設計的。擴口鋼管的端部和直通陽接頭連接裝配總成。同樣的接頭類型可用于軟管接頭，鋼管端部的管子接頭都是完全兼容的。

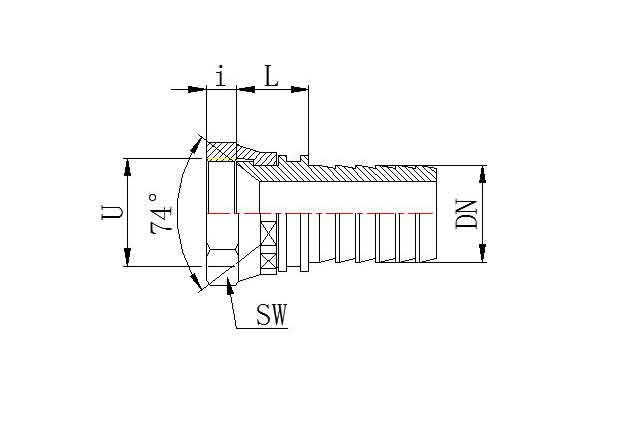

C型接頭膠管總成具體參數：
注：1. 用于鋼絲纏繞高壓膠管的接頭型號前加“I”。如 IDKJ-7/16-DN06
2. 45度彎頭用DKJ45表示，如DKJ45-7/16-DN06
3. 90度彎頭用DKJ90表示，如DKJ90-7/16-DN06
接頭型號 |
軟管通徑 DN |
U |
L |
i |
d |
SW |
|
DKJ-7/16-DN06 |
6 |
7/16"-20 UNF |
16.2 |
7.5 |
4 |
17 |
|
DKJ-1/2-DN06 |
6 |
1/2"-20 UNF |
16 |
9.5 |
4 |
17 |
|
DKJ-9/16-DN08 |
8 |
9/16"-18 UNF |
16.5 |
10 |
5.5 |
19 |
|
DKJ-9/16-DN10 |
10 |
9/16"-18 UNF |
19 |
8.5 |
7 |
19 |
|
DKJ-3/4-DN12 |
12 |
3/4"-16 UNF |
20 |
10 |
9.5 |
24 |
|
DKJ-7/8-DN16 |
16 |
7/8"-14 UNF |
21 |
11.5 |
12.5 |
27 |
|
DKJ-1 1/16-DN20 |
20 |
1 1/16"-12 UN |
22 |
15 |
14.5 |
32 |
|
DKJ-1 5/16-DN25 |
25 |
1 5/16"-12 UN |
26 |
14 |
20 |
41 |
|
DKJ-1 5/8-DN32 |
32 |
1 5/8"-12 UN |
27.5 |
15.5 |
25.5 |
50 |
|
DKJ-1 7/8-DN40 |
40 |
1 7/8"-12 UN |
36.5 |
18.5 |
31.5 |
55 |
