Merkel Rotomatic 回轉式密封M 16型
工作條件
表面加工精度
峰谷高度Ra Rmaxi
滑動表面0,05 … 0,3 μm ≤2,5 μm
溝槽底面≤1,6 μm ≤6,3 μm
溝槽側面≤3,0 μm ≤15,0 μm
公稱直徑ΦD 鉆孔軸
≤500 mm H8 h9
>500 mm H7 h8
產品特點

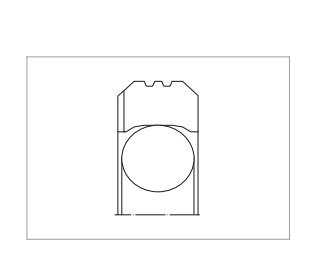

2組件式密封，適用于回轉式孔用。它由一個PTFE異形圈
和一個用作預加載部件的O型圈組成。密封副滑動面為密封
圈外緣。
請遵照我們的綜合設計說明 →見技術手冊
挖掘機、抓取機、旋轉接頭
產品優點
雙作用密封，用于液壓系統的回轉孔運動部件，主要用于
液壓接頭和回轉接頭。
1.斷面尺寸小
2.耐液壓油特性強
3.低摩擦，無粘滑現象
推薦應用
材料配方
PTFE異形圈
材料代號
PTFE/玻璃纖維/二硫化鉬復合材料GM201
在切削深度c＝/Rz2， 基準線 C ref＝0％，斷面支承長度比Mr>50％至最大90％。表
面磨蝕、刮痕以及氣孔都須避免。
設計說明
公差推薦值和尺寸d2
O型圈
材料代號硬度
丁腈橡膠NBR 70 NBR B276 邵氏A 70度
氟橡膠 FKM 70 FKM K655 邵氏A 70度
材料
PTFE玻璃纖維-二硫化
鉬/NBR
PTFE玻璃纖維-二硫化
鉬/FKM
溫度范圍℃
液壓油 HL，HLP –30 … +100 –10 … +150
HFA 流體+5 … +60 +5 … +60
HFB 流體+5 … +60 +5 … +60
HFC 流體–30 … +60 –10 … +40
HFD 流體– –10 … +150
水+5 … +100 +5 … +100
HETG（菜籽油） –30 … +80 –10 … +80
HEES（合成酯） –30 … +80 –10 … +100
HEPG（乙二醇） –30 … +60 –10 … +80
礦物油脂–30 … +100 –10 … +150
壓力 MPa 40
速度 m/s 0.5
d*D*L 訂貨號 材料
35,1*40*2,2 24344591 NBR+PTFEGM201
35,1*40*2,2 24344600 FKM+PTFEGM201
37,5*45*3,2 24344592 NBR+PTFEGM201
37,5*45*3,2 24344601 FKM+PTFEGM201
42,5*50*3,2 24344593 NBR+PTFEGM201
42,5*50*3,2 24344602 FKM+PTFEGM201
47,5*55*3,2 24344594 NBR+PTFEGM201
47,5*55*3,2 24344603 FKM+PTFEGM201
52,5*60*3,2 24344595 NBR+PTFEGM201
52,5*60*3,2 24344604 FKM+PTFEGM201
54*65*4,2 24351853 FKM+PTFEGM201
55,5*63*3,2 24344596 NBR+PTFEGM201
55,5*63*3,2 24344605 FKM+PTFEGM201
62,5*70*3,2 24344597 NBR+PTFEGM201
62,5*70*3,2 24344606 FKM+PTFEGM201
67,5*75*3,2 24378533 FKM+PTFEGM201
69*80*4,2 24275277 NBR+PTFEGM201
69*80*4,2 24344607 FKM+PTFEGM201
79*90*4,2 24344598 NBR+PTFEGM201
79*90*4,2 24344608 FKM+PTFEGM201
84*95*4,2 24376140 FKM+PTFEGM201
87*98*4,2 24359814 FKM+PTFEGM201
89*100*4,2 24344628 FKM+PTFEGM201
89*100*4,2 24344633 NBR+PTFEGM201
94*105*4,2 24360325 NBR+PTFEGM201
94*105*4,2 24362662 FKM+PTFEGM201
99*110*4,2 24344625 NBR+PTFEGM201
99*110*4,2 24344629 FKM+PTFEGM201
114*125*4,2 24261557 NBR+PTFEGM201
114*125*4,2 24344630 FKM+PTFEGM201
124,5*140*6,3 24265781 NBR+PTFEGM201
129,5*145*6,3 24295612 NBR+PTFEGM201
134,5*150*6,3 24344626 NBR+PTFEGM201
134,5*150*6,3 24344655 FKM+PTFEGM201
144,5*160*6,3 24344627 NBR+PTFEGM201
144,5*160*6,3 24344632 FKM+PTFEGM201
154,5*170*6,3 24362008 NBR+PTFEGM201
164,5*180*6,3 24344599 NBR+PTFEGM201
164,5*180*6,3 24344609 FKM+PTFEGM201
165*149,5*6,3 24380085 FKM+PTFEGM201
184,5*200*6,3 24333651 NBR+PTFEGM201
184,5*200*6,3 24344610 FKM+PTFEGM201
204,5*220*6,3 24330686 NBR+PTFEGM201
204,5*220*6,3 24344611 FKM+PTFEGM201
224,5*240*6,3 24331499 NBR+PTFEGM201
234,5*250*6,3 24331860 NBR+PTFEGM201
234,5*250*6,3 24344612 FKM+PTFEGM201
254,5*270*6,3 24350021 NBR+PTFEGM201
264,5*280*6,3 24377949 NBR+PTFEGM201
284,5*300*6,3 24369438 NBR+PTFEGM201
289*310*8,1 24341182 NBR+PTFEGM201
299*320*8,1 49004641 FKM+PTFEGM201
314,5*330*6,3 24331955 NBR+PTFEGM201
335,5*360*8,1 24366844 NBR+PTFEGM201
339*360*8,1 531983 FKM+PTFEGM201
364*385*8,1 24334111 NBR+PTFEGM201
375,5*400*8,1 24363097 NBR+PTFEGM201
475,5*500*8,1 24363098 NBR+PTFEGM201
605,5*630*8,1 24363099 NBR+PTFEGM201
652*680*9,5 24357188 NBR+PTFEGM201
682*710*9,5 24374718 NBR+PTFEGM201
752*780*9,5 24361922 NBR+PTFEGM201
772*800*9,5 24374719 NBR+PTFEGM201
792*820*9,5 24356201 NBR+PTFEGM201
872*900*9,5 24345423 NBR+PTFEGM201
