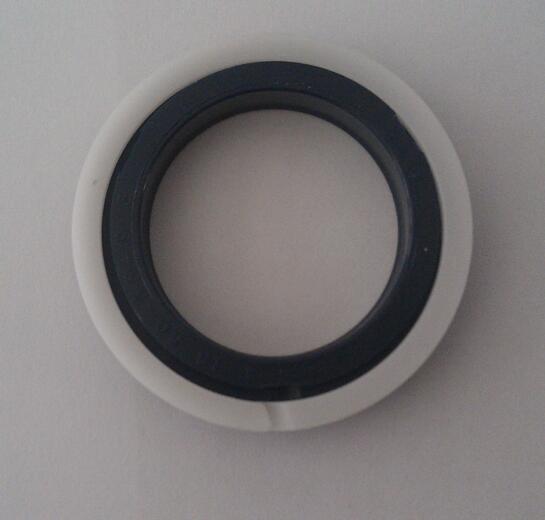

MERKEL U型圈-T18型

產品特點

U-形密封圈截面不對稱，帶有卸壓安全槽和整體式擋圈。

外緣的密封唇縮進，內徑與溝槽底徑采用過盈配合。

重型工程機械，廢鋼剪切機械

產品優點

單向活塞密封圈同樣適用于ISO5597標準腔體。

1靜態和動態密封性都很好

2 抗擠出性高（有擋圈）

3活塞兩側都承受壓力時，可采用“背靠背”布置

4可靠性高

5卸壓安全槽可克服動態粘滯應力

推薦應用

材料配方

材料代號硬度

聚氨酯95 AU V142 邵氏A 95度

擋圈材料

材料代號

聚甲醛POM PO202

*如有需要，也可以提供其他材料的擋圈。

工作條件

設計說明

請遵照我們的綜合設計說明 →見技術手冊。

材料

介質

94 AU 925

溫度℃

液壓油 HL，HLP －30 ... +110

HFA, HFB 流體+5 ... +50

HFC 流體－30 ... +40

HFD 流體-

水+5 ... +50

HETG (油菜籽油) －30 ... +60

HEES （合成酯） －30 ... +80

HEPG （乙二醇） －30 ... +50

礦物油脂－30 ... +110

壓力 MPa 40

線速度 m/s 0.5

表面加工精度

峰谷高度Ra Rmax

滑動表面0,05 … 0,3 μm ≤2,5 μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。

間隙尺寸X2

斷面尺寸最大允許間隙尺寸

16MPa 26MPa 32MPa 40MPa

7.5 0.80 0.70 0.50 0.40

>7.5 1.05 0.90 0.85 0.80

密封圈工作過程中，在無壓側出現的最大間隙尺寸，對密

封功能具有決定性意義�！�見技術手冊。

尺寸d1和df的設計必須考慮所選導向元件的特性。

公差推薦值和尺寸d2

公稱直徑 D < 40 MPa

D d

≤400 H8 h11

允許間隙尺寸、公差、導向環間隙和導向環承載時的偏

差，都要在設計d2時加以考慮�！�見技術手冊。

安裝與裝配

仔細裝配是保證密封圈正常使用的先決條件。→見技術手冊。

D*d*H                  訂貨號

40*25*9,3              24245851

40*25*9,3              24245876

45*30*9,3              24245852

45*30*9,3              24245877

50*35*9,3              24245853

50*35*9,3              24245878

55*40*9,3              24245854

55*40*9,3              24245879

60*45*9,3              24245855

60*45*9,3              24245880

63*48*9,3              24245856

63*48*9,3              24245881

65*50*9,3              24245857

65*50*9,3              24245882

70*50*12,2             24245858

70*50*12,2             24245883

70*55*9,3              24298857

75*55*12,2             24338114

80*60*12,2             24245859

80*60*12,2             24245884

80*65*9,3              24290783

85*70*9,3              24315436

90*70*12,2             24245860

90*70*12,2             24245885

90*75*9,3              24298858

100*80*12,2            24245861

100*80*12,2            24245886

100*85*9,3             24269439

105*85*12,2            24345515

110*90*12,2            24245862

110*90*12,2            24245887

114*94*12,2            24298411

115*95*12,2            24245863

115*95*12,2            24245888

125*100*15,2           24245864

125*100*15,2           24245865

125*100*15,2           24245889

125*105*12,2           24288858

130*110*12,2           24269441

140*115*15,2           24245866

140*115*15,2           24245890

140*120*12,2           24275200

150*120*18,6           24245867

150*120*18,6           24245891

150*130*12,2           24265868

160*130*18,6           24245868

160*130*18,6           24245892

160*140*12,2           24269443

170*150*12,2           24274946

180*150*18,6           24245869

180*150*18,6           24245893

180*160*12,2           24287370

200*170*18,6           24245870

200*170*18,6           24245894

200*170*18,6           24245895

200*175*15,7           24287379

220*200*15,7           24337777

225*195*18,6           24245871

225*195*18,6           24245896

250*220*18,6           24245872

250*220*18,6           24245873

250*220*18,6           24245897

250*225*15,7           24289374

280*250*18,6           24245874

280*250*18,6           24245898

300*270*18,6           24245875

300*270*18,6           24245899

320*290*18,6           24245900
