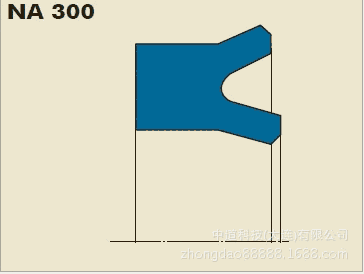

Merkel U-形密封圈NA 300型

產品特點

U-型密封圈的斷面不對稱，外側密封唇縮進，密封圈內徑

與溝槽底徑采用過盈配合。

產品優點

具有優良的靜態和動態密封性，適用于ISO5597標準腔體

的單向活塞密封圈。

工程機械類\支承油缸類\液壓機類

材料配方

材料代號硬度

聚氨酯94 AU 925 邵氏A 94度

工作條件

材料 介質 溫度

94 AU 925

液壓油 HL，HLP －30 ... +110

HFA, HFB 流體+5 ... +50

HFC 流體－30 ... +40

HFD 流體-

水+5 ... +40

HETG (油菜籽油) －30 ... +60

HEES （合成酯） －30 ... +60

HEPG （乙二醇） －30 ... +40

礦物油脂－30 ... +110

壓力 Mpa 40

線速度 m/s 0.5 m/s

表面加工精度

表面粗糙度Ra Rmax

滑動表面0,05 … 0,3 μm ≤2,5 μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。

間隙尺寸

斷面尺寸16 MPa 26 MPa 32 MPa 40 MPa

>4,0 mm … ≤5,0 mm 0,50 mm 0,40 mm 0,35 mm 0,30 mm

>5,0 mm … ≤7,5 mm 0,55 mm 0,45 mm 0,40 mm 0,35 mm

>7,5 mm … ≤11,0 mm 0,66 mm 0,50 mm 0,45 mm 0,40 mm

密封圈工作過程中，在無壓側出現的最大間隙尺寸，對密

封功能具有決定性意義。

公差推薦值和尺寸d2

公稱直徑 D D d

≤400 mm H9 h11

允許間隙尺寸、公差、導向環間隙和導向環承載時的偏

差，都要在設計d2時加以考慮�！�見技術手冊。

設計說明

請遵照我們的綜合設計說明 →見技術手冊。

D*d*H*L                訂貨號

16*6*8*9               21658

20*10*8*9              21663

22*12*8*9              21668

23,5*15*8*9            322037

25*15*8*9              21675

30*20*8*9              21679

32*17*10*11            21681

32*22*10*11            21682

32*24*5,7*6,7          401144

35*25*7,3*8,3          401159

38*25*10*11            401189

40*25*10*11            21691

40*30*10*11            21692

45*30*10*11            362912

48*28*12*13            401210

48*35*10*11            401230

50*30*12*13            21701

50*35*10*11            21705

50*40*10*11            21710

55*35*12*13            401253

60*40*12*13            21712

60*45*10*11            21713

60*50*10*11            21718

63*43*12*13            21719

63*45*12*13            401256

63*48*12*13            21727

63*53*12*13            21730

65*50*10*11            401260

70*50*12*13            21733

70*55*12*13            21735

70*60*12*13            21737

75*55*12*13            401254

75*60*12*13            401262

80*60*12*13            21740

80*65*12*13            21763

80*70*12*13            21765

85*70*12*13            81715

90*65*12*13            339345

90*70*12*13            400522

90*75*12*13            373006

95*80*12*13            401303

100*80*12*13           21771

100*85*12*13           21775

110*90*12*13           363173

110*95*12*13           401317

115*90*15*16           389161

115*95*15*16           401318

120*100*12*13          367812

125*95*18*19           21778

125*100*15*16          401339

125*105*15*16          21784

130*110*15*16          314121

140*120*12*13          401345

140*125*15*16          401346

150*120*18*19          21788

150*130*15*16          21790

160*130*18*19          21793

160*140*15*16          21794

170*150*15*16          21796

180*160*15*16          3980

200*180*15*16          21811

220*190*18*19          21816

360*320*28*29          21843

360*330*20*21          21845

400*360*28*29          21846

400*370*20*21          21847
