Merkel U-形密封圈TM 21型

產品特點

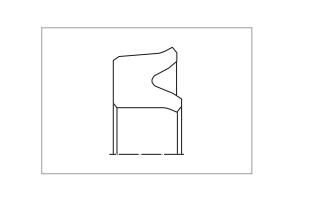

U-型密封圈的斷面不對稱，外側密封唇縮進，密封圈內徑

與溝槽底徑采用過盈配合。

產品優點

活塞用單向密封圈，適用于重載油缸，高耐磨的聚氨酯材

料可以允許更苛刻的工況。

1. 耐介質特性好

2. 工作溫度范圍廣

3. 靜態和動態密封性能都很好

4. 不需要模具

5. 尺寸范圍大

推薦應用

注塑機械、壓力機、重型機械、大型油缸

材料配方

外徑 < 500 mm

材料代號硬度

聚氨酯95 AU V142 邵氏A 95度

外徑 < 500 mm

材料代號硬度

聚氨酯93 AU V167 邵氏A 95度

工作條件

設計說明

請遵照我們的綜合設計說明 →見技術手冊。

材料95 AU V142 93 AU V167

介質溫度℃

液壓油 HL，HLP －30 ... +110 －25 ... +100

HFA, HFB 流體+5 ... +50 +5 ... +60

HFC 流體－30 ... +40 －25 ... +40

HFD 流體- -

水+5 ... +50 +5 ... +60

HETG (油菜籽油) －30 ... +60 －25 ... +60

HEES （合成酯） －30 ... +80 －25 ... +80

HEPG （乙二醇） －30 ... +50 －25 ... +50

礦物油脂－30 ... +110 －25 ... +100

壓力Mpa 40

線速度m/s 0.5

表面加工精度

表面粗糙度Ra Rmax

滑動表面0,05 … 0,3 μm ≤2,5 μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。

間隙尺寸

斷面尺寸16 MPa 26 MPa 32 MPa 40 MPa

<5,0 mm 0,45 mm 0,40 mm 0,35 mm – mm

>5,0 mm … ≤7,5 mm 0,50 mm 0,45 mm 0,40 mm 0,35 mm

>7,5 mm … ≤12,5 mm 0,55 mm 0,50 mm 0,45 mm 0,40 mm

15,0 mm 0,60 mm 0,55 mm 0,45 mm 0,40 mm

>15,0 mm … ≤20,0 mm 0,65 mm 0,60 mm 0,50 mm 0,45 mm

公差推薦值和尺寸d2

公稱直徑 D D d

≤500 mm H8 h11

>500 mm H7 h11

允許間隙尺寸、公差、導向環間隙和導向環承載時的偏

差，都要在設計d2時加以考慮�！�見技術手冊。

安裝與裝配

仔細裝配是保證密封圈正常使用的先決條件。→見技術手冊

新設計下溝槽推薦

D d L C

>200 …

630 mm D – 30 mm 25 mm 9 mm

>630 …

800 mm D – 40 mm 32 mm 11 mm

>800 …

2000 mm D – 50 mm 40 mm 13 mm

D*d*H*L                訂貨號

160*130*17,2*19        24370477

180*150*17,2*19        24370478

210*180*20,9*23        24370479

220*190*20,9*23        24368168

230*200*20,9*23        24368169

240*210*20,9*23        24368170

250*220*20,9*23        24368171

280*250*20,9*23        24367971

300*270*20,9*23        24368173

310*280*20,9*23        24368174

320*280*29,1*32        24373867

330*300*20,9*23        24368175

340*310*20,9*23        529099

350*320*20,9*23        24370480

360*320*29,1*32        24368208

360*330*23,7*26        24370481

380*350*23,7*26        24363187

400*360*29,1*32        24368177

400*370*23,7*26        24362505

420*390*23,7*26        24368178

430*400*23,7*26        24368179

450*420*23,7*26        24368180

460*420*29,1*32        24371311

470*440*23,7*26        24368182

480*450*23,7*26        24368183

500*470*23,7*26        24368184

560*520*29,1*32        24373869

560*530*23,7*26        24370483

600*560*23,7*26        24368186

680*640*29,1*32        24368188

710*670*23,7*26        24377403

800*750*30,5*33,5      24372489

950*900*30,9*34        24368191

1160*1110*31,9*35      24359833
