Merkel V形組合密封圈EK, EKV型

產品特點

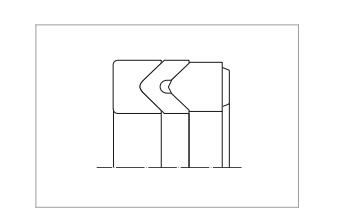

由一個壓環、一個支承環和一個至二個V-形活塞密封圈組

成的多組合件活塞密封組。

產品優點

這種密封組主要用于苛刻和惡劣的工作條件。目前主要用

于滿足為舊設備提供維修備件的需要。

V-型密封組EK型、EKV型可以用于一側承壓的活塞，或者

采用“背靠背”的安裝方式用于活塞兩側承壓的密封系統。

■■ 能承受極端惡劣的工況

■■ 使用壽命長

■■ 可以優化調配以適應相應設備的用途

■■ 即使表面質量較差，也能維持一段時間的密封要求

■■ 對液壓介質污染不敏感

■■ 出于結構設計方面的考慮，在某些工況下，偶爾會有泄

漏或摩擦情況的發生。

公差推薦值

公稱直徑D D d

≤120 mm H11 f8

120 … 500 mm H11 f7

>500 mm H10 f7

注塑機、液壓機、船用液壓系統、廢鋼剪切機、冶金機

械、特殊油缸、重型機械

推薦應用

材料配方

壓環

材料代號

棉纖/氟橡膠 FKM BI-FKM

棉纖/丁腈橡膠 NBR BI-NBR B259

橡膠環

材料代號

棉纖/氟橡膠 FKM BI-FKM

棉纖/丁腈橡膠 NBR BI-NBR

支承環

材料代號

棉纖/丁腈橡膠 NBR BI-NBR

棉纖/氟橡膠 FKM BI-FKM

聚甲醛 POM POM

工作條件

材料BI-NBR BI-FKM

液壓油 HL，HLP －30 ... +100 －30 ... +100

HFA, HFB 流體+5 ... +60 +5 ... +60

HFC 流體－30 ... +60 －15 ... +60

HFD 流體－ －15 ... +140

水+5 ... +100 +5 ... +80

HETG (菜籽油) －30 ... +80 －15 ... +80

HEES （合成酯） －30 ... +80 －15 ... +100

HEPG （乙二醇） －30 ... +60 －15 ... +80

礦物潤滑脂－30 ... +100 －15 ... +140

壓力MPa 40

線速度m/s 0.5

峰谷高度Ra Rmax

滑動表面0,05 … 0,3 μm ≤2,5 μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

設計說明

請遵照我們的綜合設計說明 →見技術手冊

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。

表面加工精度

安裝與裝配

仔細裝配是保證密封圈功能正確的先決條件。→技術手冊



類型     D*d*l*h             訂貨號       材質

EK       40*25*11,5*11       24070153     BI-NB3B246

EKV      40*25*11,5*11       24101339     BI-FB3K674

EK       45*30*11,5*11       24070155     BI-NB3B246

EKV      45*30*11,5*11       24148048     BI-FB3K674

EK       50*35*11,5*11       24070156     BI-NB3B246

EKV      50*35*11,5*11       24139300     BI-FB3K674

EK       55*40*11,5*11       24070157     BI-NB3B246

EKV      55*40*11,5*11       24148049     BI-FB3K674

EK       56*41*11,5*11       24070158     BI-NB3B246

EKV      56*41*11,5*11       24148050     BI-FB3K674

EK       60*45*11,5*11       24070159     BI-NB3B246

EKV      60*45*11,5*11       24139297     BI-FB3K674

EK       63*48*12,5*12       24076835     BI-NB3B246

EK       63*48*13*12,5       24070160     BI-NB3B246

EKV      63*48*13*12,5       24139361     BI-FB3K674

EK       65*50*13*12,5       24138932     BI-NB3B246

EK       70*50*15,2*14,6     24070161     BI-NB4B246

EKV      70*50*15,2*14,6     24139314     BI-FB4K674

EK       80*60*15,2*14,6     24070162     BI-NB4B246

EKV      80*65*12,5*12       24248122     BI-FB3K674

EK       90*70*21,2*20,6     24070163     BI-NB4B246

EKV      90*70*21,2*20,6     24148051     BI-FB4K674

EK       100*80*21,2*20,6    24070164     BI-NB4B246

EKV      100*80*21,2*20,6    24139296     BI-FB4K674

EK       100*85*12,5*12      24073568     BI-NB3B246

EK       110*90*21,2*20      24070165     BI-NB4B246

EKV      110*90*21,2*20,6    24144307     BI-FB4K674

EK       115*95*21,2*20,6    24070166     BI-NB4B246

EKV      115*95*21,2*20,6    24148052     BI-FB4K674

EK       120*95*25,3*24,5    24071344     BI-NB4B246

EK       125*100*25,8*25     24070167     BI-NB4B246

EKV      125*100*25,8*25     24099512     BI-FB4K674

EK       140*115*25,8*25     24070168     BI-NB4B246

EKV      140*115*25,8*25     24139362     BI-FB4K674

EK       150*120*29*28       24070169     BI-NB4B246

EKV      150*120*29*28       24144511     BI-FB4K674

EK       160*130*29*28       24070170     BI-NB4B246

EKV      160*130*29*28       24099516     BI-FB4K674

EK       180*150*31,5*30,5   24070171     BI-NB4B246

EKV      180*150*31,5*30,5   24139365     BI-FB4K674

EK       200*170*33,5*32,5   24266531     BI-NB4B246

EKV      200*170*33,5*32,5   24139359     BI-FB4K674

EK       200*170*38,7*37,5   24079621     BI-NB4B246

EK       220*190*33,5*32,5   24085858     BI-NB4B246

EK       220*190*38,7*37,5   24199656     BI-NB4B246

EK       225*195*33,5*32,5   24266533     BI-NB4B246

EKV      225*195*33,5*32,5   24148053     BI-FB4K674

EK       225*195*38,7*37,5   24075180     BI-NB4B246

EK       240*210*33,5*32,5   24121200     BI-NB4B246

EK       240*210*38,7*37,5   24102695     BI-NB4B246

EK       250*220*25*24       24248388     BI-NB4B246

EK       250*220*33,5*32,5   24149616     BI-NB4B246

EKV      250*220*33,5*32,5   24139363     BI-FB4K674

EK       250*220*38,7*37,5   24220077     BI-NB4B246

EK       260*230*33,5*32,5   24266547     BI-NB4B246

EK       260*230*38,7*37,5   24266548     BI-NB4B246

EK       280*250*33,5*32,5   24266549     BI-NB4B246

EKV      280*250*33,5*30     24182616     BI-FB4K674

EK       280*250*38,7*37,5   24063522     BI-NB4B246

EK       300*270*33,5*32,5   24266550     BI-NB4B246

EKV      300*270*33,5*32,5   24148055     BI-FB4K674

EK       300*270*38,7*37,5   24063954     BI-NB4B246

EK       310*280*33,5*32,5   24266551     BI-NB4B246

EK       310*280*38,7*37,5   24106772     BI-NB4B246

EK       320*280*41,5*40     24068630     BI-NB4B246

EK       320*280*51,8*50     24072341     BI-NB4B246

EK       320*290*33,5*32,5   24266552     BI-NB4B246

EK       320*290*38,7*37,5   24220080     BI-NB4B246

EK       340*300*41,5*40     24089867     BI-NB4B246

EK       340*300*51,8*50     24067213     BI-NB4B246

EK       340*310*33,5*32,5   24266553     BI-NB4B246

EK       340*310*38,7*37,5   24067366     BI-NB4B246

EK       350*310*41,5*40     24266554     BI-NB4B246

EK       350*310*51,8*50     24266555     BI-NB4B246

EK       360*320*41,5*40     24073186     BI-NB4B246

EK       360*320*51,8*50     24068309     BI-NB4B246

EK       380*340*41,5*40     24063739     BI-NB4B246

EK       380*340*51,8*50     24063609     BI-NB4B246

EK       390*350*41,5*40     24096917     BI-NB4B246

EK       390*350*51,8*50     24091905     BI-NB4B246

EK       400*360*41,5*40     24061431     BI-NB4B246

EK       400*360*51,8*50     24062353     BI-NB4B246

EK       410*370*41,5*40     24076734     BI-NB4B246

EK       410*370*51,8*50     24134434     BI-NB4B246

EK       420*380*41,5*40     24078766     BI-NB4B246

EK       420*380*51,8*50     24179322     BI-NB4B246

EK       440*400*41,5*40     24088254     BI-NB4B210

EK       440*400*51,8*50     24220081     BI-NB4B210

EK       450*410*41,5*40     24108468     BI-NB4B210

EK       450*410*51,8*50     24220082     BI-NB4B210

EK       460*420*41,5*40     24113757     BI-NB4B210

EK       460*420*51,8*50     24080149     BI-NB4B210

EK       480*440*41,5*40     24073599     BI-NB4B210

EK       480*440*51,8*50     24083862     BI-NB4B210

EK       490*450*41,5*40     24082627     BI-NB4B210

EK       490*450*51,8*50     24083228     BI-NB4B210

EK       500*460*41,5*40     24220083     BI-NB4B210

EK       500*460*51,8*50     24220084     BI-NB4B210

EK       510*470*41,5*40     24091197     BI-NB4B210

EK       510*470*51,8*50     24097617     BI-NB4B210

EK       520*480*41,5*40     24087936     BI-NB4B210

EK       520*480*51,8*50     24069860     BI-NB4B210

EK       540*500*41,5*40     24085075     BI-NB4B210

EK       540*500*64,5*50     24082317     BI-NB4B210

EK       550*510*41,5*40     24343760     BI-NB4B210

EK       550*510*51,8*50     24343761     BI-NB4B210

EK       560*510*51,8*50     24083477     BI-NB4B210

EK       560*510*64,5*62,5   24082090     BI-NB4B210

EK       570*530*41,5*40     24287015     BI-NB4B210

EK       570*530*51,8*50     24214286     BI-NB4B210

EK       580*530*51,8*50     24113726     BI-NB4B210

EK       580*530*64,5*62,5   24091357     BI-NB4B210

EK       580*540*41,5*40     24220085     BI-NB4B210

EK       580*540*51,8*50     24220086     BI-NB4B210

EK       590*550*51,8*50     24087597     BI-NB4B210

EK       600*560*41,5*40     24067724     BI-NB4B210

EK       600*560*51,8*50     24077886     BI-NB4B210

EK       610*560*51,8*50     24220087     BI-NB4B210

EK       610*560*64,5*62,5   24099113     BI-NB4B210

EK       620*580*41,5*40     24090558     BI-NB4B210

EK       620*580*51,8*50     24170779     BI-NB4B210

EK       630*580*51,8*50     24141229     BI-NB4B210

EK       630*580*64,5*62,5   24094418     BI-NB4B210

EK       630*590*41,5*40     24068741     BI-NB4B210

EK       630*590*51,8*50     24083633     BI-NB4B210

EK       640*600*51,8*50     24247385     BI-NB4B210

EK       650*600*51,8*50     24073080     BI-NB4B210

EK       650*600*64,5*62,5   24082118     BI-NB4B210

EK       670*630*41,5*40     24074848     BI-NB4B210

EK       670*630*51,8*50     24074849     BI-NB4B210

EK       720*670*51,8*50     24181627     BI-NB4B210

EK       720*670*64,5*62,5   24077483     BI-NB4B210

EK       730*690*51,8*50     24292823     BI-NB4B210

EK       740*700*41,5*40     24142521     BI-NB4B210

EK       740*700*51,8*50     24137458     BI-NB4B210

EK       750*710*41,5*40     24105848     BI-NB4B210

EK       750*710*51,8*50     24080694     BI-NB4B210

EK       760*710*64,5*62,5   24339524     BI-NB4B210

EK       790*750*41,5*40     24220088     BI-NB4B210

EK       790*750*51,8*50     24149095     BI-NB4B210

EK       800*750*51,8*50     24068701     BI-NB4B210

EK       800*750*64,5*62,5   24068702     BI-NB4B210

EK       840*800*41,5*40     24220089     BI-NB4B210

EK       840*800*51,8*50     24220090     BI-NB4B210

EK       850*800*51,8*50     24101686     BI-NB4B210

EK       850*800*64,5*62,5   24085823     BI-NB4B210

EK       860*810*64,5*62,5   24249193     BI-NB4B210

EK       870*820*51,8*50     24097782     BI-NB4B210

EK       870*820*64,5*62,5   24137668     BI-NB4B210

EK       890*850*41,5*40     24143588     BI-NB4B210

EK       890*850*51,8*50     24218572     BI-NB4B210

EK       900*850*51,8*50     24181084     BI-NB4B210

EK       900*850*64,5*62,5   24128505     BI-NB4B210

EK       950*900*64,5*62,5   24081584     BI-NB4B210

EK       1000*950*51,8*50    24068742     BI-NB4B210

EK       1000*950*64,5*62,5  24068704     BI-NB4B210

EK       1050*1000*51,8*50   24311917     BI-NB4B210

EK       1050*1000*64,5*62,5 24069614     BI-NB4B210

EK       1100*1050*64,5*62,5 24133469     BI-NB4B210
