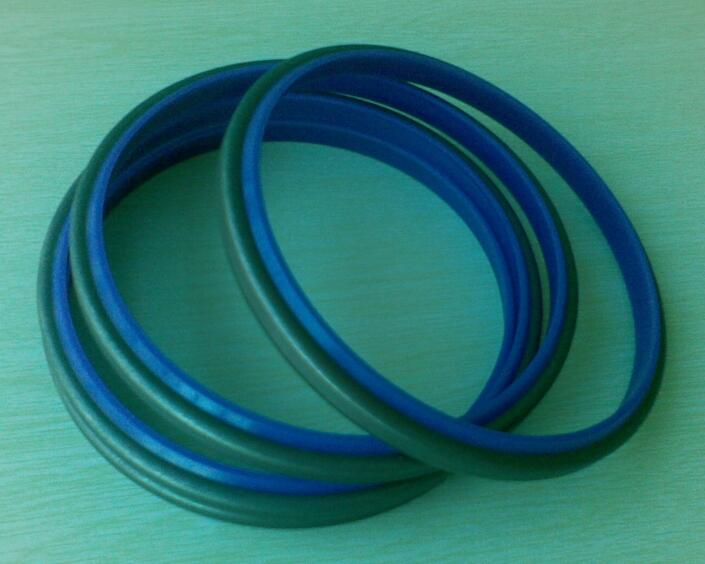

Merkel 防塵圈 AUAS R型

產品特點

金屬外露骨架，外伸的經過切削的防塵唇

產品優點

防止污染物侵入液壓缸內部的單唇口防塵圈，適用于ISO

6195 B型的安裝腔體溝槽標準。

■■在腔體中定位配合牢固（過盈配合）

■■ 在活塞桿和防塵圈之間，沒有任何環道形成灰塵死角

■■ 在防塵圈與密封圈之間，沒有壓力升

■■ 安裝腔體軸向敞口，便于腔體加工和防塵圈裝配

我們建議優先使用更為先進的AUAS R型防塵圈。它的半圓

形防塵唇能可靠地刮除臟物，同時在活塞桿回縮時，會在

活塞桿表面留下一層油膜；這有利于改善整個系統的摩擦

性能、密封性能和使用壽命。

推薦應用

材料配方

材料代號硬度金屬骨架

聚氨酯94 AU 925 邵氏A 94度非合金鋼 DIN 1624

工程機械，農業機械，裝卸平臺，支承油缸，工業車輛，

起重機械，支承油缸，壓機

工作條件

材料

94 AU 925

溫度范圍℃

液壓油 HL，HLP －30～+110

HFA 流體+5～+50

HFB 流體+5～+50

HFC 流體－30～+40

HFD 流體－

水+5～+40

HETG （油菜籽油） －30～+60

HEES （合成酯） －30～+60

HEPG （乙二醇） －30～+40

礦物油脂－30～+110

線速度 m/s 2

設計說明

請遵守我們的通用設計準則→參照技術手冊

表面加工精度

峰谷高度Ra Rmax

滑動表面* *

溝槽底面≤1.6 um ≤6.3 um

溝槽側面≤3.0 um ≤15.0 um

* 作為防塵圈使用時，滑動表面的粗糙度應與安裝的密封圈相適應。

公差推薦

公稱直徑? d D

10 … 260 mm H8

直徑d的公差由緩沖密封圈確定

安裝與裝配

防塵圈AUAS R型可壓進軸向開口的腔體。仔細裝配是防塵

圈功能正確的先決條件－見技術手冊。

導入角

倒角的長度和角度，應與活塞桿所用的密封圈相適應。

d*D*H               訂貨號       材質

25*35*10            49044060     94AU925

30*40*10            521387       94AU925

35*45*10            521935       94AU925

40*50*10            521393       94AU925

45*55*10            521400       94AU925

50*60*10            521404       94AU925

55*65*10            530779       94AU925

60*70*10            521431       94AU925

65*75*10            530783       94AU925

70*80*10            521502       94AU925

80*90*10            521506       94AU925
