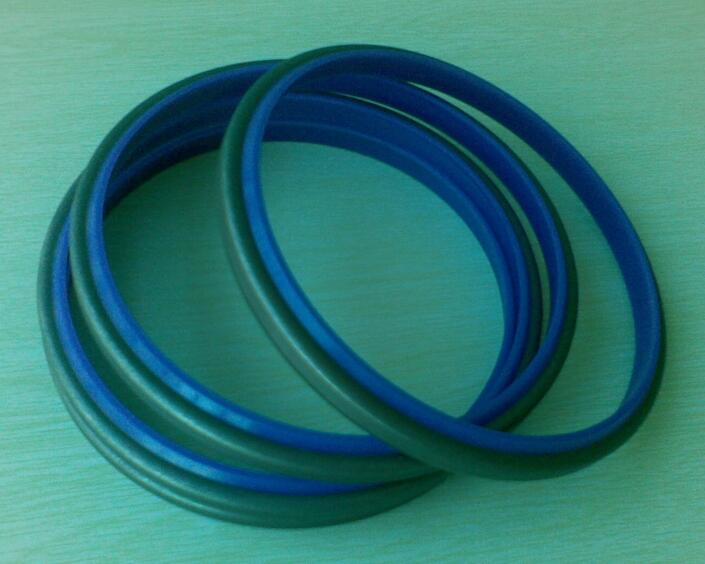

Merkel 防塵圈 AUPS型

產品特點

帶有金屬外露骨架的活塞桿防塵圈，防塵唇與骨架平齊安

裝在腔體內。

產品優點

防止污染物進入液壓缸的單向防塵圈，也是軸銷裝置用于

防止臟物侵入和保護滑動部件免受磨損的密封件，適用于

ISO 6195 B型的安裝腔體溝槽標準。

1.在腔體中牢固就位（壓配合），不會隨軸旋轉

2.給軸銷的滑動軸承添黃油非常方便；在低壓作用下唇部

就能張開，陳舊的黃油也可以溢出

3.安裝腔體的軸向高度低，防塵圈唇部不會伸出

4.腔體軸向開口，易于加工

推薦應用

工程機械，農業機械，裝卸平臺，工業車輛，起重機械，

支承油缸

材料配方

材料代號硬度金屬骨架

聚氨酯94 AU 925 邵氏A 94度非合金鋼 DIN 1624

工作條件

材料

94 AU 925

溫度范圍℃

液壓油 HL，HLP －30 ... +110

HFA 流體+5 ... +50

HFB 流體+5 ... +50

HFC 流體－30 ... +40

HFD 流體－

水+5 ... +40

HETG （油菜籽油） －30 ... +60

HEES （合成酯） －30 ... +80

HEPG （乙二醇） －30 ... +40

礦物油脂－30 ... +110

線速度 m/s 2

設計要點

請遵守我們的通用設計準則→參照技術手冊

表面加工精度

峰谷高度Ra Rmax

滑動表面0,05 … 0,3* μm ≤2,5* μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。

* 作為防塵圈使用時，滑動表面的粗糙度應與安裝的密封圈相適應。

公差推薦

公稱直徑? d D

30 … 100 mm H8

直徑d的公差由緩沖密封圈確定

安裝與裝配

防塵圈AUPS型可壓進軸向開口的腔體。仔細裝配是防塵圈

功能正確的先決條件－見技術手冊。

導入角

倒角的長度和角度，應與活塞桿所用的密封圈相適應。

d*D*H/L             訂貨號       材質

35*45*7             522243       94AU925

40*50*7             522244       94AU925

45*55*7             522248       94AU925

50*60*7             522249       94AU925

70*80*7             522250       94AU925

80*90*7             522251       94AU925

90*100*7            49003160     94AU925
