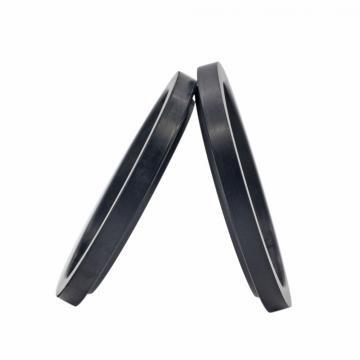

Merkel 防塵圈 P6 型

產品特點

內緣帶有支承凸塊的單向彈性體活塞桿防塵圈。

冶金油缸、壓機

產品優點

這是主要用于大直徑活塞桿的NBR防塵圈

■■外圓定位可靠

■■刮塵作用很好

■■防塵圈可以用于很寬的溫度使用范圍

■■在腔體內不會反向移動，在密封圈與防塵圈之間不會有

壓力升

推薦應用

材料配方

材料代號硬度

丁腈橡膠NBR 85 NBR B247 邵氏 A 85度

氟橡膠FKM 85 FKM K664 邵氏 A 85度

工作條件

設計說明

請參照技術手冊

表面加工精度

峰谷高度Ra Rmax

滑動表面* μm * μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

* 作為防塵圈使用時，滑動表面的粗糙度應與安裝的密封圈相適應。

間隙尺寸

公稱直徑 d D D1

20 … 2900 mm H10 H11

直徑d的公差由緩沖密封圈確定

安裝與轉配

仔細裝配是保證防塵圈P6功能正常的先決條件。一般來

說，把防塵圈捏成腎型，就可以快速而簡便地裝配－見技

術手冊。

導入角

倒角的長度和角度，應與活塞桿所用的密封圈相適應。

材料85 NBR B247 85 FKM K664

溫度范圍℃

液壓油 HL，HLP –30 … +100 –10 … +200

HFA 流體+5 … +60 +5 … +60

HFB 流體+5 … +60 +5 … +60

HFC 流體–30 … +60 –

HFD 流體– +10 … +200

水+5 … +100 +5 … +80

HETG（菜籽油） –30 … +80 –10 … +80

HEES（合成酯） –30 … +80 –10 … +100

HEPG（乙二醇） –30 … +60 –10 … +80

礦物油脂–30 … +100 –10 … +200

線速度 m/s 2





d*D*H               訂貨號       材質

16*24,6*5,3*7       24045457     85FKMK664

20*28,6*5,3*7       24038859     85FKMK664

24*32,6*5,3*7       24138825     85FKMK664

25*33,6*5,3*7       24041104     85FKMK664

28*36,6*5,3*7       24032459     85FKMK664

30*38,6*5,3*7       24040159     85FKMK664

32*40,6*5,3*7       24050857     85FKMK664

35*43,6*5,3*7       24033859     85FKMK664

42*50,6*5,3*7       24044057     85FKMK664

45*53,6*5,3*7       24040959     85FKMK664

45*55,6*5,3*7       24056947     85FKMK664

50*58,6*5,3*7       24036259     85FKMK664

55*65,6*5,3*7       24049905     85FKMK664

56*66,6*5,3*7       24049005     85FKMK664

60*70,6*5,3*7       24038207     85FKMK664

60*75*8,2*13        24004856     85NBRB247

63*73,6*5,3*7       24040605     85FKMK664

65*75,6*5,3*7       24040105     85FKMK664

70*78,6*5,3*7       24147620     85FKMK664

70*80,6*5,3*7       24046105     85FKMK664

75*87,2*7,2*12      24043206     85FKMK664

80*88,6*5,3*7       24044959     85FKMK664

80*92,2*7,2*12      24032405     85FKMK664

85*97,2*7,2*12      24031805     85FKMK664

90*102,2*7,2*12     24033905     85FKMK664

100*108,6*5,3*7,1   24051358     85FKMK664

100*112,2*7,2*12    24031905     85FKMK664

105*117,2*7,2*12    24046106     85FKMK664

110*122,2*7,2*12    24042306     85FKMK664

115*127,2*7,2*12    24041405     85FKMK664

120*130,6*5,3*7     24050006     85FKMK664

120*132,2*7,2*12    24047507     85FKMK664

140*155*10,2*16     24043305     85FKMK664

150*165*10,2*16     24048705     85FKMK664

160*175*10,2*16     24030705     85FKMK664

180*200*10,2*18     24072417     85FKMK664

190*210*10,2*18     24059854     85FKMK664

200*220*10,2*18     24031705     85FKMK664

205*220*7,7*16      24231362     85NBRB247

210*225*10,2*16     24293787     85FKMK664

220*235*10,2*16     24005062     85NBRB203

220*240*10,2*18     24005063     85NBRB247

220*240*10,2*18     24066033     85FKMK664

225*245*10,2*18     24005067     85NBRB247

230*245*10,2*16     24005068     85NBRB247

230*250*10,2*18     24005069     85NBRB247

230*250*10,2*18     24089283     85FKMK664

240*260*10,2*18     24005075     85NBRB247

240*260*10,2*18     24143309     85FKMK664

250*270*10,2*18     24005077     85NBRB247

250*270*10,2*18     24064910     85FKMK664

260*280*10,2*18     24005083     85NBRB247

265*280*10,2*16     24005085     85NBRB247

270*290*10,2*18     24005089     85NBRB247

270*290*10,2*18     24339192     85FKMK664

280*310*15,2*25     49014353     85NBRB247

290*305*7,7*13,5    24145755     85FKMK664

290*305*7,7*15      24005096     85NBRB247

300*320*10,2*18     24005100     85NBRB247

300*320*10,2*18     24170871     85FKMK664

320*340*10,2*18     24123970     85FKMK664

350*375*12,7*20     24068245     85FKMK664

350*380*15,2*25     24108805     85NBRB247

360*380*10,2*18     24375894     85NBRB247

365*390*12,7*20     24374800     85NBRB247

370*390*10,2*18     24327520     85NBRB247

380*400*10,2*18     24114551     85NBRB247

380*410*15,2*25     24005124     85NBRB247

380*410*15,2*25     24067592     85FKMK664

400*420*10,2*18     24005129     85NBRB247

400*420*10,2*18     24149417     85FKMK664

420*440*10,2*18     24090552     85NBRB247

420*450*15,2*25     24005133     85NBRB247

420*450*15,2*25     24222589     85FKMK664

430*455*12,7*20     24073523     85NBRB247

440*460*10,2*18     24197297     85NBRB247

450*470*10,2*18     24005139     85NBRB247

450*470*10,2*18     24216086     85FKMK664

460*480*10,2*18     24095767     85NBRB247

500*520*10,2*18     24005145     85NBRB247

500*520*10,2*18     24239807     85FKMK664

510*540*15,2*25     24350197     85FKMK664

520*550*15,2*25     24193087     85NBRB247

530*560*15,2*25     24005152     85NBRB247

555*580*12,7*20     24092902     85NBRB247

560*585*12,7*20     24079694     85NBRB247

575*600*12,7*20     24085742     85NBRB247

600*625*12,7*20     24112281     85NBRB247

610*635*12,7*20     24138641     85NBRB247

630*655*12,7*20     24073341     85NBRB247

640*665*12,7*20     24133481     85NBRB247

670*695*12,7*20     24075321     85NBRB247

680*705*12,7*20     24170551     85NBRB247

700*725*12,7*20     24356247     85NBRB247

710*735*12,7*20     24075142     85NBRB247

720*745*12,7*20     24181926     85NBRB247

750*775*12,7*20     24104001     85NBRB247

770*795*12,7*20     24343859     85NBRB247

780*805*12,7*20     24100033     85NBRB247

800*825*12,7*20     24069967     85NBRB247

800*830*15,2*25     24362636     85FKMK664

850*875*12,7*20     24082304     85NBRB247

880*905*12,7*20     24182227     85NBRB247

900*925*12,7*20     24005167     85NBRB247
