Merkel 防塵圈 PT1型

產品特點

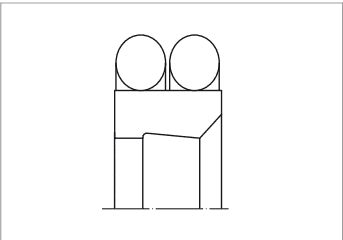

由一個帶密封刃口和防塵刃口的PTFE異形圈，和2個作為

預加載元件的O-形圈構成的雙唇口防塵圈。

產品優點

雙唇口防塵圈用于改善整體密封性。PT 1型最好與我們的活塞

桿密封圈OMS-MR型，T 20 型或者LF 300型結合使用。

■■ 低摩擦，沒有粘滑現象

■■ 在工作過程中有極好的調節和定位能力

■■ 對于行程短和頻率高的條件下使用，可以變換材料定做

■■ 可靠性高，在短時間內能接受滿負荷的工作壓力

我們建議設置一個卸壓回油孔。對于具有泵送能力好的密封

圈，在防塵圈和密封圈之間無須設置卸壓孔。但對于沒有足夠

泵送能力密封圈，例如NI 300型, KI 320型 以及KI 310型，我們

建議必須設置一個卸壓回油孔。

推薦應用

材料配方

材料代號

PTFE/青銅復合材料PTFE B602

PTFE/玻璃纖維/二硫化鉬復合材料PTFE GM201

工業車輛，注塑機械，裝卸機械，壓機，農業機械，冶金

機械，液壓控制系統，大型油缸

PTFE圈

材料代號硬度

丁腈橡膠 NBR 70 NBR B276 邵氏A 70度

氟橡膠 FKM 70 FKM K655 邵氏A 70度

O型圈

工作條件

材料

PTFE B602

/ NBR

PTFE B602

/ FKM

PTFE

GM201 /

NBR

PTFE

GM201 /

FKM

溫度范圍℃

液壓油

HL，HLP －30 ... +100 －30 ... +200 －30 ... +100 －30 ... +150

HFA 流體- - +5 ... +60 +5 ... +60

HFB 流體- - +5 ... +60 +5 ... +60

HFC 流體- - +30 ... +60 +30 ... +60

HFD 流體- -10 ... +20 - -10 ... +150

水- - +5 ... +100 +5 ... +100

HETG

（油菜籽油） -30 ... +80 -10 ... +80 -30 ... +80 -10 ... +80

HEES

（合成酯） -30 ... +80 -10 ... +100 -30 ... +60 -10 ... +100

HEPG

（乙二醇） -30 ... +60 -10 ... +80 -30 ... +60 -10 ... +80

礦物油脂-30 ... +100 -10 ... +200 -30 ... +100 -10 ... +150

線速度 m/s 5

設計說明

請遵守我們的通用設計準則→參見技術手冊



表面加工精度

峰谷高度Ra Rmaxi

滑動表面* *

溝槽底面≤1.6 um ≤6.3 um

溝槽側面≤3.0 um ≤15.0 um

*作防塵圈使用時，滑動表面的粗糙度應與安裝的密封圈相適應。

公差推薦

公稱直徑? d D D1

20 … 800 mm H9 H10

直徑d的公差有緩沖密封圈確定

安裝和裝配

仔細裝配是保證防塵圈PT1功能正常的先決條件。一般來

說，把防塵圈捏成腎型，就可以快速而簡便地裝配－見技

術手冊

導入角

倒角的長度和角度，應與活塞桿所用的密封圈相適應。



d*D*H*L            訂貨號       材料

10*17,6*4*4,2      24300912     FKM+PTFEB602

12*19,6*4*4,2      49000281     NBR+PTFEB602

14*21,6*4*4,2      49000282     NBR+PTFEB602

15*22,6*4*4,2      24380934     NBR+PTFEB602

16*23,6*4*4,2      24358499     NBR+PTFEB602

18*25,6*4*4,2      532198       FKM+PTFEB602

18*25,6*4*4,2      24339869     NBR+PTFEB602

20*27,6*4*4,2      24269429     NBR+PTFEB602

20*27,6*4*4,2      24339980     NBR+PTFEGM201

20*27,6*4*4,2      533331       FKM+PTFEB602

22*29,6*4*4,2      24302484     NBR+PTFEB602

24*31,6*4*4,2      24357382     NBR+PTFEB602

25*32,6*4*4,2      24275331     NBR+PTFEB602

25*32,6*4*4,2      24275423     FKM+PTFEB602

25*32,6*4*4,2      24330459     NBR+PTFEGM201

25,4*33*4*4,2      24360115     NBR+PTFEB602

28*35,6*4*4,2      24275334     NBR+PTFEB602

28*35,6*4*4,2      24275426     FKM+PTFEB602

28*35,6*4*4,2      525556       NBR+PTFEGM201

30*37,6*4*4,2      24275338     NBR+PTFEB602

30*37,6*4*4,2      24275430     FKM+PTFEB602

30*37,6*4*4,2      49013957     NBR+PTFEGM201

32*39,6*4*4,2      24269656     NBR+PTFEB602

32*39,6*4*4,2      24275434     FKM+PTFEB602

32*39,6*4*4,2      24351724     FKM+PTFEGM201

32*39,6*4*4,2      24374978     NBR+PTFEGM201

35*42,6*4*4,2      24275347     NBR+PTFEB602

35*42,6*4*4,2      24275439     FKM+PTFEB602

35,7*43,3*4*4,2    24362324     NBR+PTFEB602

36*43,6*4*4,2      24275352     NBR+PTFEB602

36*43,6*4*4,2      24275444     FKM+PTFEB602

36*43,6*4*4,2      49016649     NBR+PTFEGM201

38*45,6*4*4,2      24275332     NBR+PTFEB602

38*45,6*4*4,2      24275424     FKM+PTFEB602

40*48,8*6*6,3      24261061     NBR+PTFEB602

40*48,8*6*6,3      24275427     FKM+PTFEB602

40*48,8*6*6,3      49023486     NBR+PTFEGM201

41*49,8*6*6,3      24344869     NBR+PTFEGM201

42*50,8*6*6,3      24275339     NBR+PTFEB602

42*50,8*6*6,3      24275431     FKM+PTFEB602

43,5*52,3*6*6,3    24380003     NBR+PTFEB602

45*53,8*6*6,3      24275341     NBR+PTFEB602

45*53,8*6*6,3      24275433     FKM+PTFEB602

45*53,8*6*6,3      24351723     FKM+PTFEGM201

45*53,8*6*6,3      49016648     NBR+PTFEGM201

50*58,8*6*6,3      24275345     NBR+PTFEB602

50*58,8*6*6,3      24275437     FKM+PTFEB602

50*58,8*6*6,3      24351716     FKM+PTFEGM201

50*58,8*6*6,3      49004617     NBR+PTFEGM201

55*63,8*6*6,3      24300395     NBR+PTFEB602

55*63,8*6*6,3      49014632     NBR+PTFEGM201

56*64,8*6*6,3      24275351     NBR+PTFEB602

56*64,8*6*6,3      24275443     FKM+PTFEB602

56*64,8*6*6,3      24332544     FKM+PTFEGM201

56*64,8*6*6,3      24371778     NBR+PTFEGM201

60*68,8*6*6,3      531996       NBR+PTFEGM201

60*68,8*6*6,3      24269451     NBR+PTFEB602

60*68,8*6*6,3      24275425     FKM+PTFEB602

60*68,8*6*6,3      24351722     FKM+PTFEGM201

63*71,8*6*6,3      24275336     NBR+PTFEB602

63*71,8*6*6,3      24275428     FKM+PTFEB602

63*71,8*6*6,3      49002145     NBR+PTFEGM201

63,5*72,3*6*6,3    526133       NBR+PTFEGM201

65*73,8*6*6,3      24275348     NBR+PTFEB602

65*73,8*6*6,3      24275440     FKM+PTFEB602

65*73,8*6*6,3      24380154     NBR+PTFEGM201

65*73,8*6*6,3      24350541     FKM+PTFEGM201

66,68*75,4*6*6,3   24368072     NBR+PTFEB602

68*76,8*6*6,3      49024834     NBR+PTFEGM201

70*82,2*7,7*8,1    24275343     NBR+PTFEB602

70*82,2*7,7*8,1    24275435     FKM+PTFEB602

70*82,2*7,7*8,1    24351734     FKM+PTFEGM201

70*82,2*7,7*8,1    24371776     NBR+PTFEGM201

74*86,2*7,7*8,1    49023043     NBR+PTFEGM201

75*87,2*7,7*8,1    24275346     NBR+PTFEB602

75*87,2*7,7*8,1    24275438     FKM+PTFEB602

75*87,2*7,7*8,1    24339905     FKM+PTFEGM201

75*87,2*7,7*8,1    49018473     NBR+PTFEGM201

76,2*88,4*7,7*8,1  24342993     NBR+PTFEB602

77*89,2*7,7*8,1    528707       NBR+PTFEGM201

80*92,2*7,7*8,1    24275350     NBR+PTFEB602

80*92,2*7,7*8,1    24275442     FKM+PTFEB602

80*92,2*7,7*8,1    24351705     FKM+PTFEGM201

80*92,2*7,7*8,1    49016404     NBR+PTFEGM201

81*93,2*7,7*8,1    24369224     NBR+PTFEB602

82*94,2*7,7*8,1    24333837     NBR+PTFEB602

85*97,2*7,7*8,1    24275337     NBR+PTFEB602

85*97,2*7,7*8,1    24275429     FKM+PTFEB602

85*97,2*7,7*8,1    24380155     NBR+PTFEGM201

88,9*101,1*7,7*8,1 24352275     NBR+PTFEB602

88,9*101,1*7,7*8,1 24359948     FKM+PTFEB602

90*102,2*7,7*8,1   24275340     NBR+PTFEB602

90*102,2*7,7*8,1   24275432     FKM+PTFEB602

90*102,2*7,7*8,1   24351735     FKM+PTFEGM201

95*107,2*7,7*8,1   24275344     NBR+PTFEB602

95*107,2*7,7*8,1   24275436     FKM+PTFEB602

95*107,2*7,7*8,1   24379210     NBR+PTFEGM201

100*112,2*7,7*8,1  24275349     NBR+PTFEB602

100*112,2*7,7*8,1  24275441     FKM+PTFEB602

100*112,2*7,7*8,1  24354911     FKM+PTFEGM201

100*112,2*7,7*8,1  24380032     NBR+PTFEGM201

105*117,2*7,7*8,1  24350943     FKM+PTFEGM201

105*117,2*7,7*8,1  24380095     NBR+PTFEGM201

105*117,2*7,7*8,1  24275353     NBR+PTFEB602

105*117,2*7,7*8,1  24275445     FKM+PTFEB602

107*119,2*7,7*8,1  24264451     NBR+PTFEB602

110*122,2*7,7*8,1  24275356     NBR+PTFEB602

110*122,2*7,7*8,1  24275448     FKM+PTFEB602

110*122,2*7,7*8,1  24351715     FKM+PTFEGM201

110*122,2*7,7*8,1  24380092     NBR+PTFEGM201

111,1*123,3*7,7*8,1 24375982     FKM+PTFEB602

112,8*125*7,7*8,1  24362325     NBR+PTFEB602

115*127,2*7,7*8,1  24275360     NBR+PTFEB602

115*127,2*7,7*8,1  24275452     FKM+PTFEB602

115*127,2*7,7*8,1  24359810     FKM+PTFEGM201

115*127,2*7,7*8,1  49040461     NBR+PTFEGM201

120*132,2*7,7*8,1  24275364     NBR+PTFEB602

120*132,2*7,7*8,1  24275456     FKM+PTFEB602

120*132,2*7,7*8,1  24351736     FKM+PTFEGM201

120*132,2*7,7*8,1  49012837     NBR+PTFEGM201

120,5*132,7*7,7*8,1 24363302     NBR+PTFEB602

125*137,2*7,7*8,1  24275365     NBR+PTFEB602

125*137,2*7,7*8,1  24275461     FKM+PTFEB602

125*137,2*7,7*8,1  24352301     FKM+PTFEGM201

125*137,2*7,7*8,1  24380156     NBR+PTFEGM201

127*139,2*7,7*8,1  24363335     FKM+PTFEB602

130*142,2*7,7*8,1  24275374     NBR+PTFEB602

130*142,2*7,7*8,1  24275466     FKM+PTFEB602

130*142,2*7,7*8,1  24341216     FKM+PTFEGM201

130*142,2*7,7*8,1  49023823     NBR+PTFEGM201

132*144,2*7,7*8,1  24347997     NBR+PTFEB602

133,35*145,5*7,7*8,1            24362641  NBR+PTFEB602

135*147,2*7,7*8,1  24380767     FKM+PTFEGM201

135*147,2*7,7*8,1  24275333     FKM+PTFEB602

135*147,2*7,7*8,1  24275354     NBR+PTFEB602

140*156*11*11,5    24268086     NBR+PTFEB602

140*156*11*11,5    24275449     FKM+PTFEB602

140*156*11*11,5    24350944     FKM+PTFEGM201

140*156*11*11,5    49004558     NBR+PTFEGM201

145*161*11*11,5    24380702     NBR+PTFEGM201

145*161*11*11,5    24314584     NBR+PTFEB602

150*166*11*11,5    24275361     NBR+PTFEB602

150*166*11*11,5    24275453     FKM+PTFEB602

150*166*11*11,5    24339307     FKM+PTFEGM201

150*166*11*11,5    49005139     NBR+PTFEGM201

152,4*168,4*11*11,5 24361506     NBR+PTFEB602

155*171*11*11,5    24380703     NBR+PTFEGM201

155*171*11*11,5    24331782     NBR+PTFEB602

159,6*175,6*11*11,5 24362326     NBR+PTFEB602

160*176*11*11,5    24275455     FKM+PTFEB602

160*176*11*11,5    24350945     FKM+PTFEGM201

160*176*11*11,5    49015836     NBR+PTFEGM201

160*176*11,5*11,5  24275363     NBR+PTFEB602

165*181*11*11,5    24334733     NBR+PTFEB602

165*181*11*11,5    49036298     NBR+PTFEGM201

170*186*11*11,5    24275367     NBR+PTFEB602

170*186*11*11,5    24275459     FKM+PTFEB602

170*186*11*11,5    24351743     FKM+PTFEGM201

170*186*11*11,5    24380704     NBR+PTFEGM201

175*191*11*11,5    24362382     NBR+PTFEGM201

175*191*11*11,5    24379250     NBR+PTFEB602

177,8*193,8*11*11,5 24362253     NBR+PTFEB602

180*196*11*11,5    24275373     NBR+PTFEB602

180*196*11*11,5    24350946     FKM+PTFEGM201

180*196*11*11,5    531957       NBR+PTFEGM201

180*196*11,5*11,5  24275465     FKM+PTFEB602

190*206*11*11,5    24352303     FKM+PTFEGM201

190*206*11*11,5    24275355     NBR+PTFEB602

190*206*11*11,5    24275447     FKM+PTFEB602

195*211*11*11,5    49023874     NBR+PTFEGM201

195,4*211,4*11*11,5 24362327     NBR+PTFEB602

200*216*11*11,5    24275358     NBR+PTFEB602

200*216*11*11,5    24275450     FKM+PTFEB602

200*216*11*11,5    24351701     FKM+PTFEGM201

200*216*11*11,5    24342233     NBR+PTFEGM201

210*226*11*11,5    24380705     NBR+PTFEGM201

210*226*11*11,5    24275370     NBR+PTFEB602

210*226*11*11,5    24275462     FKM+PTFEB602

215*231*11*11,5    24356093     NBR+PTFEB602

215*231*11*11,5    49023875     NBR+PTFEGM201

220*236*11*11,5    24274581     NBR+PTFEB602

220*236*11*11,5    24275457     FKM+PTFEB602

220*236*11*11,5    24351714     FKM+PTFEGM201

220*236*11*11,5    49002400     NBR+PTFEGM201

220*236*11*11,5    49016408     NBR+PTFEC104

225*241*11*11,5    24373104     NBR+PTFEB602

228,6*244,6*11*11,5 24360114     NBR+PTFEB602

230*246*11*11,5    24275368     NBR+PTFEB602

230*246*11*11,5    24275460     FKM+PTFEB602

230*246*11*11,5    24351787     FKM+PTFEGM201

230*246*11*11,5    49004618     NBR+PTFEGM201

235*251*11*11,5    24341611     NBR+PTFEB602

240*256*11*11,5    533355       NBR+PTFEGM201

240*256*11*11,5    24275372     NBR+PTFEB602

240*256*11*11,5    24275464     FKM+PTFEB602

241,3*257,3*11*11,5 24358306     NBR+PTFEB602

245*261*11*11,5    24377708     NBR+PTFEB602

250*266*11*11,5    24275359     NBR+PTFEB602

250*266*11*11,5    24275451     FKM+PTFEB602

250*266*11*11,5    49009052     NBR+PTFEGM201

255*271*11*11,5    49002906     NBR+PTFEB602

260*276*9*9,5      24375451     NBR+PTFEGM201

260*276*11*11,5    24275362     NBR+PTFEB602

260*276*11*11,5    24275454     FKM+PTFEB602

265*281*11*11,5    24351788     FKM+PTFEGM201

265*281*11*11,5    49009902     NBR+PTFEB602

265*281*11*11,5    49023876     NBR+PTFEGM201

270*286*11*11,5    24275366     NBR+PTFEB602

270*286*11*11,5    24275458     FKM+PTFEB602

275*291*11*11,5    24314585     NBR+PTFEB602

280*296*11*11,5    24275371     NBR+PTFEB602

280*296*11*11,5    24275463     FKM+PTFEB602

280*296*11*11,5    24351702     FKM+PTFEGM201

280*296*11*11,5    49004005     NBR+PTFEGM201

285*301*11*11,5    49000403     NBR+PTFEB602

290*306*11*11,5    24275467     FKM+PTFEB602

290*306*11*11,5    24275375     NBR+PTFEB602

300*316*11*11,5    24275376     NBR+PTFEB602

300*316*11*11,5    24275468     FKM+PTFEB602

300*316*11*11,5    24374010     FKM+PTFEGM201

300*316*11*11,5    49043075     NBR+PTFEGM201

308*324*11*11,5    24300816     NBR+PTFEB602

310*326*11*11,5    24348310     FKM+PTFEB602

310*326*11*11,5    49009461     NBR+PTFEGM201

310*326*11*11,5    24346809     NBR+PTFEB602

315*331*11*11,5    49041473     NBR+PTFEGM201

320*336*11*11,5    24296543     NBR+PTFEB602

320*336*11*11,5    24342120     FKM+PTFEB602

320*336*11*11,5    24351378     FKM+PTFEGM201

320*336*11*11,5    49010398     NBR+PTFEGM201

325*341*11*11,5    49003806     NBR+PTFEB602

330*346*11*11,5    49004619     NBR+PTFEGM201

330*346*11*11,5    24334734     NBR+PTFEB602

335*351*11*11,5    49008975     NBR+PTFEGM201

340*356*11*11,5    24338668     NBR+PTFEB602

340*356*11*11,5    24345965     FKM+PTFEB602

340*356*11*11,5    24351898     FKM+PTFEGM201

345*361*11*11,5    24367127     NBR+PTFEB602

350*366*11*11,5    24342121     FKM+PTFEB602

350*366*11*11,5    24351703     FKM+PTFEGM201

350*366*11*11,5    24338259     NBR+PTFEB602

354*370*11*11,5    24370685     NBR+PTFEB602

355*371*11*11,5    24377706     NBR+PTFEB602

360*376*11*11,5    24289854     NBR+PTFEB602

360*376*11*11,5    49009462     NBR+PTFEGM201

360*376*11*11,5    49035735     FKM+PTFEB602

370*386*11*11,5    24342976     NBR+PTFEB602

370*386*11*11,5    49023877     NBR+PTFEGM201

375*391*11*11,5    24346725     NBR+PTFEB602

375*391*11*11,5    49026740     NBR+PTFEGM201

380*396*11*11,5    24343755     NBR+PTFEB602

380*396*11*11,5    49019716     NBR+PTFEGM201

390*406*11*11,5    24351468     NBR+PTFEB602

395*411*11*11,5    49027293     NBR+PTFEB602

400*416*11*11,5    24338879     FKM+PTFEB602

400*416*11*11,5    24351704     FKM+PTFEGM201

400*424*14,8*15,5  24345418     NBR+PTFEB602

400*424*14,8*15,5  49012517     NBR+PTFEGM201

410*434*14,8*15,5  532389       NBR+PTFEB602

410*434*14,8*15,5  49019717     NBR+PTFEGM201

420*444*14,8*15,5  24353639     NBR+PTFEB602

420*444*14,8*15,5  49008822     NBR+PTFEGM201

430*454*14,8*15,5  24348077     NBR+PTFEB602

440*464*14,8*15,5  526025       FKM+PTFEGM201

440*464*14,8*15,5  24378393     NBR+PTFEB602

445*469*14,8*15,5  49004004     NBR+PTFEGM201

450*474*14,8*15,5  24345800     NBR+PTFEB602

460*484*14,8*15,5  24344532     NBR+PTFEB602

465*489*14,8*15,5  49009443     NBR+PTFEGM201

470*494*14,8*15,5  24370827     NBR+PTFEB602

475*499*14,8*15,5  49012518     NBR+PTFEGM201

480*504*14,8*15,5  24372747     NBR+PTFEB602

495*519*14,8*15,5  49010394     NBR+PTFEGM201

510*534*14,8*15,5  24372882     NBR+PTFEB602

510*534*14,8*15,5  49006826     FKM+PTFEGM201

515*539*14,8*15,5  49003825     NBR+PTFEB602

520*544*14,8*15,5  24345673     NBR+PTFEB602

520*544*14,8*15,5  49008973     NBR+PTFEGM201

525*549*14,8*15,5  49012519     NBR+PTFEGM201

530*554*14,8*15,5  24370401     FKM+PTFEB602

530*554*14,8*15,5  49015260     NBR+PTFEB602

540*564*14,8*15,5  24369294     NBR+PTFEB602

550*574*14,8*15,5  49037157     NBR+PTFEB602

558,8*582,8*14,8*15,5 24361622  NBR+PTFEB602

570*594*14,8*15,5  49009444     NBR+PTFEGM201

580*604*14,8*15,5  49035875     NBR+PTFEB602

585*609*14,8*15,5  49012520     NBR+PTFEGM201

590*614*14,8*15,5  24328251     FKM+PTFEB602

590*614*14,8*15,5  24377862     NBR+PTFEB602

600*624*14,8*15,5  24374052     NBR+PTFEB602

620*644*14,8*15,5  24370196     NBR+PTFEB602

620*644*14,8*15,5  49027854     NBR+PTFEGM201

630*654*14,8*15,5  49015994     NBR+PTFEB602

635*659*14,8*15,5  49012435     NBR+PTFEGM201

640*664*14,8*15,5  532207       NBR+PTFEGM201

640*664*14,8*15,5  49006165     NBR+PTFEB602

650*677,3*17,2*18  49038729     NBR+PTFEB602

675*702,3*17,2*18  49012436     NBR+PTFEGM201

680*707,3*17,2*18  49026184     NBR+PTFEB602

690*717,3*17,2*18  528033       NBR+PTFEB602

745*772,3*17,2*18  49012437     NBR+PTFEGM201

800*827,3*17,2*18  24348235     NBR+PTFEB602

815*842,3*17,2*18  49012438     NBR+PTFEGM201

885*912,3*17,2*18  525928       NBR+PTFEB602

900*927,3*17,2*18  526605       NBR+PTFEB602

910*937,3*17,2*18  49012439     NBR+PTFEGM201

920*947,3*17,2*18  24378522     NBR+PTFEB602
