Merkel 防塵圈 PU6型

產品特點

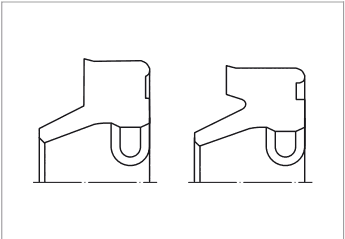

單作用防塵圈，外緣帶有靜態密封唇。

產品優點

防塵圈的內緣有支承塊，防塵唇部帶有微小圓角。

■■ 防止了臟物和水霧從外圓侵入

■■可靠地刮除臟物

■■ 在活塞桿收回時，在其表面留有一層油膜

■■ 在密封與防塵圈之間，圈體不會扭曲而壓力也不會升高

■■ 耐磨損特性高

推薦應用

材料配方

材料代號硬度

聚氨酯95 AU V149 邵氏A 95度

工程機械，壓機，礦山機械，注塑機，支承缸

工作條件

材料

95 AU V149

溫度范圍℃

液壓油 HL，HLP －30～+110

HFA 流體+5～+50

HFB 流體+5～+50

HFC 流體－30～+40

HFD 流體－

水+5～+50

HETG （油菜籽油） －30～+60

HEES （合成酯） －30～+80

HEPG （乙二醇） －30～+50

礦物油脂－30～+110

線速度 m/s 2

設計說明

請遵守我們的通用設計準則→見技術手冊

表面加工精度

峰谷高度Ra Rmax

滑動表面* *

溝槽底面≤1.6 um ≤6.3 um

溝槽側面≤3.0 um ≤15.0 um

*作防塵圈使用時，滑動表面的粗糙度應與安裝的密封圈相適應。

間隙尺寸

公稱直徑? d D D1

12…200 mm H10 H11

直徑d的公差由緩沖密封圈確定

安裝與裝配

PU6型可壓進軸向開口的腔體。仔細裝配是防塵圈功能正

確的先決條件－見技術手冊。

d*D*L*H             訂貨號       材質

12*18,6*3,8*5,3     24375925     95AUV149

14*20,6*3,8*5,3     24375926     95AUV149

16*22,6*3,8*5,3     24375927     95AUV149

18*24,6*3,8*5,3     24375928     95AUV149

20*28,6*5,3*6,5     24004784     95AUV149

22*30,6*5,3*6,5     24004788     95AUV149

25*33,6*5,3*6,5     24004792     95AUV149

28*36,6*5,3*6,5     24004798     95AUV149

30*38,6*5,3*6,5     24004799     95AUV149

32*40,6*5,3*6,5     24004805     95AUV149

35*43,6*5,3*6,5     24004808     95AUV149

36*44,6*5,3*6,5     24004811     95AUV149

40*48,6*5,3*6,5     24004816     95AUV149

42*50,6*5,3*6,5     24004820     95AUV149

45*53,6*5,3*6,5     24375906     95AUV149

45*55,6*5,3*6,5     24004827     95AUV149

50*58,6*5,3*6,5     24375907     95AUV149

50*60,6*5,3*6,5     24004835     95AUV149

55*65,6*5,3*7       24004846     95AUV149

56*64,6*5,3*6,5     24375908     95AUV149

56*66,6*5,3*7       24004849     95AUV149

60*68,6*5,3*6,5     24375909     95AUV149

60*70,6*5,3*7       24004853     95AUV149

63*73,6*5,3*7       24004859     95AUV149

65*75,6*5,3*7       24004869     95AUV149

70*78,6*5,3*6,5     24375910     95AUV149

70*80,6*5,3*7       24004881     95AUV149

75*87,2*7,2*12      24004892     95AUV149

80*92,2*7,2*12      24004909     95AUV149

85*97,2*7,2*12      24004917     95AUV149

90*102,2*7,2*12     24004928     95AUV149

100*112,2*7,2*12    24004944     95AUV149

105*117,2*7,2*12    24004956     95AUV142

110*122,2*7,2*12    24004961     95AUV149

115*127,2*7,2*12    24004968     95AUV149

120*132,2*7,2*12    24004975     95AUV149

125*140*10,2*16     24004981     95AUV149

140*155*10,2*16     24005002     95AUV149

150*162,2*7,2*12    24368329     95AUV142

150*165*10,2*16     24005013     95AUV149

160*175*10,2*16     24005025     95AUV149

180*200*10,2*18     24005039     95AUV149

190*210*10,2*18     24005044     95AUV149

200*220*10,2*18     24005050     95AUV149
