Merkel 壓緊型密封圈L 27型
產品特點

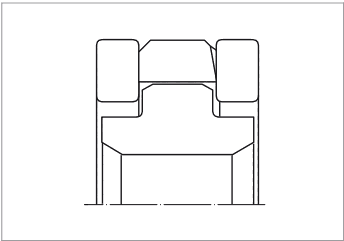

由一個預加載彈性體(NBR)、兩個開口擋圈（POM）和一
個PTFE-青銅粉異型滑環構成的4件組合活塞密封
產品優點
適用于兩側承壓的活塞,開口擋圈能有效的防止間隙擠出。
1.可耐大的徑向間隙
2. 即使是遇到非常高的沖擊壓力，也能保持極佳的抗擠出
性能
1. 耐磨性高
2. 低摩擦，無液壓爬行現象。
3. 由于有橡膠彈性異形圈，接觸壓力高
用途舉例：
公稱直徑D D d D2 DF
50 …
320 mm H8 h9 h9 h8
斷面尺寸16 MPa 26 MPa 32 MPa 40 MPa
6,0 mm 0,80 mm 0,70 mm 0,50 mm 0,40 mm
8,5 mm 1,20 mm 1,00 mm 0,65 mm 0,50 mm
10,0 mm 1,20 mm 1,00 mm 0,65 mm 0,50 mm
12,5 mm 1,80 mm 1,40 mm 0,90 mm 0,70 mm
間隙尺寸
工程機械、注塑機、液壓機、挖掘機
材料配方
PTFE異型滑環
材料 代號
PTFE/青銅復合PTFE B602
橡膠異型圈
材料代號硬度
NBR 85 NBR B247/85 NBR B203 邵氏A 85度
擋圈
材料代號
聚甲醛POM PO202
工作條件
材料
PTFE B602/85 NBR B247
POM PO202
PTFE B602/85 NBR
B203
POM PO202
液壓油 HL，HLP －30 ... +100 －30 ... +100℃
HFA, HFB 流體－ －
HFC 流體－ －
HFD 流體－ －
水－ －
HETG (菜籽油) －30 ... +80℃ －30 ... +80℃
HEES （合成酯） －30 ... +80℃ －30 ... +80℃
HEPG （乙二醇） －30 ... +50℃ －30 ... +50℃
礦物潤滑脂－30 ... +100℃ －30 ... +100℃
壓力 MPa 50
線速度m/s 1.5
峰谷高度Ra Rmax
滑動表面0,05 … 0,3 μm ≤2,5 μm
溝槽底面≤1,6 μm ≤6,3 μm
溝槽側面≤3,0 μm ≤15,0 μm
設計說明
請遵照我們的綜合設計說明 →見技術手冊
表面加工精度
在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。
安裝與裝配
仔細裝配是保證密封圈功能正確的先決條件�！娂夹g手冊
D*d*h*l 訂貨號 材質
50*38*9*10 24361313 PTFE B602
63*51*9*10 24361314 PTFE B602
70*53*13,4*14 24375726 PTFE B602
80*63*13,4*14 24361315 PTFE B602
90*73*13,4*14 24351815 PTFE B602
100*83*13,4*14 24359198 PTFE B602
105*88*13,4*14 24346227 PTFE B602
110*93*13,4*14 24360184 PTFE B602
115*98*13,4*14 24355371 PTFE B602
120*103*13,4*14 24360185 PTFE B602
125*108*13,4*14 24355372 PTFE B602
130*105*18,4*19 24360186 PTFE B602
140*115*18,4*19 24360788 PTFE B602
150*125*18,4*19 24361316 PTFE B602
150*130*16,8*17,5 24181687 PTFE B602
160*135*18,4*19 24361317 PTFE B602
165*140*18,4*19 24361318 PTFE B602
180*155*18,4*19 24361319 PTFE B602
200*175*18,4*19 24361320 PTFE B602
250*225*18,4*19 24370692 PTFE B602
280*255*18,4*19 24370693 PTFE B602
300*275*18,4*19 24370694 PTFE B602
320*295*18,4*19 24370695 PTFE B602
