Merkel 壓緊型密封圈T42型

產品特點

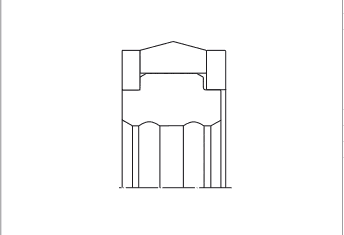

加載了兩個擋圈的雙作用活塞組合式密封圈。

如果在壓力方向的另一側使用一個擋圈，壓力可允許到

150MPa，封圈厚度至少5mm。

產品優點

活塞密封圈T42型，適用于兩側承壓的活塞缸，推進油缸及

液壓支架的輔助油缸。

1. 即使是遇到非常高的沖擊壓力，也能保持極佳的抗擠出

性能

2. 耐磨性高

3. 由于有橡膠彈性異形圈，接觸壓力高

推薦應用

礦山設備

材料配方

聚氨酯異型環檔圈

橡膠異型環

（預加載元件）

93 AU V167 POM PO202

85 NBR B203/80

NBR B246

設計說明

請遵照我們的綜合設計說明 →見技術手冊。

表面加工精度

表面粗糙度Ra Rmax

滑動表面0,05 … 0,3 μm ≤2,5 μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％

間隙尺寸X2

密封圈工作過程中，在無壓側出現的最大間隙尺寸，對密

封功能具有決定性意義→見 技術手冊

斷面尺寸16 MPa 26 MPa 32 MPa 40 MPa

≤11,0 mm 1,10 mm 0,80 mm 0,60 mm 0,50 mm

>11,0 mm 1,60 mm 1,20 mm 0,9 mm 0,70 mm

公差推薦值和尺寸d2

公稱直徑 D D d

≤400 mm H8 h9

允許間隙尺寸、公差、導向環間隙和導向環承載時的偏

差，都要在設計d2時加以考慮

安裝與裝配

仔細裝配是保證密封圈功能正確的先決條件�！�見技術手冊

斷面推薦值

D S L

<150 mm 7,5 mm 16,0 mm

150 … 200 mm 10,0 mm 20,0 mm

>200 … 400 mm 12,5 mm 20,0 mm

>400 mm 15,0 mm 25,0 mm

材料

介質

93 AUV167/NBR/POM PO202

溫度℃

HFA 流體+5 ... +60

HFD 流體+5 ... +60

壓力Mpa* 50

線速度m/s 0.1

p

工作條件

* 如果在密封圈非高壓一側增加一個厚度為5mm的擋圈，那么T42型密封

圈在高壓一側的最大承受壓力可以達到150 Mpa。

D*d*H*L                訂貨號

60*44*19*20,5          24367984

105*91*15,2*16,5       24367987

110*95*14,7*16         24367988

115*97*21*22,5         24367989

115*100*14,7*16        24367990

120*105*14,7*16        24367991

125*110*14,7*16        24346872

125*110*14,7*16        24367993

130*115*14,7*16        24373713

135*120*14,7*16        24367994

140*125*14,7*16        24374443

150*133*18,5*20        24373891

160*143*18,5*20        24367996

165*145*18,5*20        24361344

170*150*18,5*20        24367998

175*155*18,5*20        24366948

185*165*14,2*15,5      24375902

185*165*18,5*20        24361930

210*190*18,5*20        24368002

245*220*22,5*24        24368006

250*225*23,5*25        24368007

260*235*23,9*25,4      24373958

270*245*22,5*24        24373583

320*290*28,5*30        24368009

345*315*28,5*30        24373956

360*330*29,5*31,5      24373582

380*350*30*32          24375290
