Merkel 壓緊型密封圈T44型

產品特點

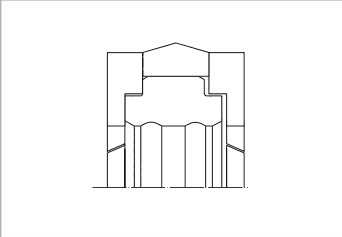

Merkel T44型壓緊型雙作用活塞密封圈，加載了兩個半活

動角形擋圈。

產品優點

活塞密封圈T44型，適用于兩側承壓的活塞缸，推進油缸及

液壓支架的輔助油缸。

1.即使是遇到非常高的沖擊壓力，也能保持極佳的抗擠出

性能

2.耐磨性高

3.由于有橡膠彈性異形圈，接觸壓力高

用途舉例

礦山設備

材料配方

聚氨酯異型環檔圈橡膠異型環（預加載元件）

93 AU V167 POM PO202 85 NBR B203

工作條件

材料

介質

93 AUV167/NBR/POM PO202

溫度范圍 ℃

HFA流體+5 °C … +60 °C

HFD流體+5 °C … +60 °C

壓力MPa* 150

速度m/s 0.1

設計說明

請遵照我們的綜合設計說明 →見技術手冊。

表面加工精度

峰谷高度Ra Rmax

滑動表面0,05 … 0,3 μm ≤2,5 μm

溝槽底面≤1,6 μm ≤6,3 μm

溝槽側面≤3,0 μm ≤15,0 μm

在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。

間隙尺寸X2

斷面尺寸16 MPa 26 MPa 32 MPa 40 MPa

≤11,0 mm 1,10 mm 0,80 mm 0,60 mm 0,50 mm

>11,0 mm 1,60 mm 1,20 mm 0,9 mm 0,70 mm

密封圈工作過程中，在無壓側出現的最大間隙尺寸，對密

封功能具有決定性意義→見 技術手冊。

公差推薦值和尺寸d2

公稱直徑 D D d

≤350 mm H8 h9

允許間隙尺寸、公差、導向環間隙和導向環承載時的偏

差，都要在設計d2時加以考慮。

安裝與裝配

斷面推薦值

D S L

≤200 mm 10,0 mm 25,0 mm

>200 … 400 mm 12,5 mm 25,0 mm

>400 mm 15,0 mm 30,0 mm

D*d*H*L                訂貨號

110*85*28,5*28,5       24368011

125*100*23,5*23,5      24368012

140*115*24*24          24368015

140*123*22,7*22,7      24368016

150*130*28,5*28,5      24368017

155*125*28,5*28,5      24368018

160*138*28,5*28,5      24362541

160*140*28,5*28,5      24351260

200*175*24*24          24368023

200*175*28,5*28,5      24368024

216*196*28,5*28,5      24356551

220*190*28,5*24,5      24368027

235*210*23,5*23,5      24351264

345*315*28*28,5        24359635
