Merkel Omegat OMK-ES型
產品特點：

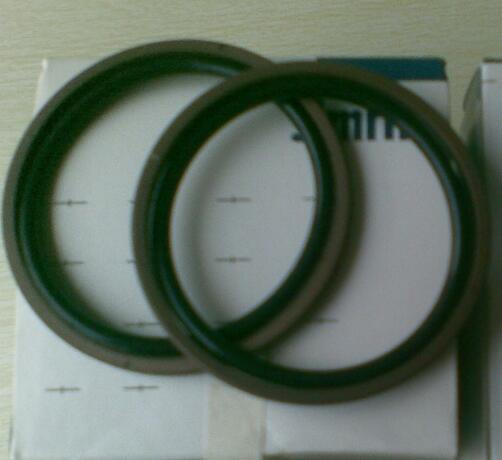

2件組合式活塞用同軸密封，它由一個PTFE異形滑環和一
個用于預加載元件的矩形圈組成。
注塑機類、液壓機類、船舶液壓系統、機械手類、研磨機
類、冶金機械、大型油缸
產品優點
特別適用于液壓缸活塞單側承壓的密封圈,OMK-ES系列特
別設計用于大直徑油缸以及重載油缸。
1. 耐壓特性非常高
2. 防扭曲結構
3. 防擠出特性非常好
4. 耐磨損
5. 良好的熱傳導性
6. 低摩擦，無液壓爬行現象
7. 由于有橡膠矩形圈，接觸壓力高
推薦應用
注塑機類、液壓機類、船舶液壓系統、機械手類、研磨機
類、冶金機械、大型油缸
材料配方
PTFE異型滑環
橡膠異型圈
材料代號硬度
NBR 80 NBR B246 邵氏A 80度
工作條件
材料
PTFE B602/80 NBR
B246
(PTFE 青銅/NBR)
PTFE GM201/80
NBR B246
(PTFE 玻璃纖維/二硫
化鉬/NBR)
液壓油 HL，HLP -30 ... +100 －30 ... +100
HFA, HFB 流體- －30 ... +60
HFC 流體- －30 ... +60
HFD 流體- -
水- +5 ... +100
HETG (油菜籽油) -30 ... +80 －30 ... +80
HEES （合成酯） -30 ... +80 －30 ... +80
HEPG （乙二醇） -30 ... +60 －30 ... +60
礦物油脂-30 ... +100 －30 ... +100
壓力MPa 40
線速度m/s 5.0
峰谷高度Ra Rmax
滑動表面0,05 … 0,3 μm ≤2,5 μm
溝槽底面≤1,6 μm ≤6,3 μm
溝槽側面≤3,0 μm ≤15,0 μm
設計說明
請遵照我們的綜合設計說明 →見技術手冊
表面加工精度
在切削深度c＝Rz/2和基準線Cref＝0％時，表面支承長度比Mr >50％至最大90％。
材料代碼顏色
PTFE 添加銅粉PTFE B602 棕色
PTFE 添加玻纖MoS2 PTFE GM201 灰色
PTFE 添加碳纖維PTFE C104 深灰色
間隙尺寸
密封圈工作過程中，在無壓側出現的最大間隙尺寸，對密
封功能具有決定性意義→見技術手冊
斷面尺寸16 MPa 26 MPa 32 MPa 40 MPa
10,0 mm 0,60 mm 0,50 mm 0,40 mm 0,40 mm
>12,5 mm … ≤17,5 mm 0,75 mm 0,65 mm 0,55 mm 0,55 mm
20,0 mm 0,80 mm 0,70 mm 0,60 mm 0,55 mm
公差推薦值和尺寸d2
公稱直徑D D d
≤500 mm H8 h8
>500 mm H8 h7
允許間隙尺寸、公差、導向環間隙和導向環承載時的偏
差，都要在設計d2時加以考慮�！娂夹g手冊
安裝與裝配
仔細裝配是保證密封圈功能正確的先決條件。→見技術手冊
D*d*H*L 訂貨號 材料
110*90*9,4*10 24351403 PTFE+GM201
120*100*9,4*10 24380258 PTFE+GM201
125*105*9,4*10 24351404 PTFE+GM201
125*105*9,4*10 49000473 PTFE+B602
130*110*9,4*10 531548 PTFE+GM201
140*120*9,4*10 24351116 PTFE+GM201
160*135*11,7*12,5 24351168 PTFE+GM201
170*145*11,7*12,5 526064 PTFE+GM201
170*145*11,7*12,5 24339183 PTFE+B602
180*155*11,7*12,5 24298561 PTFE+B602
200*175*11,7*12,5 24380283 PTFE+GM201
210*185*11,7*12,5 24351170 PTFE+GM201
260*230*14*15 24227066 PTFE+GM201
260*230*14*15 24378105 PTFE+B602
280*250*14*15 24265687 PTFE+GM201
280*250*14*15 24339180 PTFE+B602
300*270*14*15 24209307 PTFE+GM201
300*270*14*15 24339181 PTFE+B602
320*290*14*15 24265690 PTFE+GM201
320*290*14*15 24339182 PTFE+B602
330*300*14*15 24339186 PTFE+B602
340*310*14*15 24353070 PTFE+B602
350*320*14*15 24248305 PTFE+GM201
380*350*14*15 526957 PTFE+GM201
410*375*16,4*17,5 24213829 PTFE+GM201
500*465*16,4*17,5 24346901 PTFE+B602
500*465*16,4*17,5 49013401 PTFE+GM201
520*485*16,4*17,5 24357903 PTFE+GM201
550*515*16,4*17,5 24372694 PTFE+GM201
600*565*16,4*17,5 24338042 PTFE+B602
620*585*16,4*17,5 530238 PTFE+GM201
660*625*16,4*17,5 24291575 PTFE+B602
720*685*16,4*17,5 24213578 PTFE+GM201
740*705*16,4*17,5 24378497 PTFE+GM201
750*710*18,7*20 49011384 PTFE+GM201
900*860*18,7* 24345420 PTFE+GM201
950*910*18,7*20 24372314 PTFE+GM270
1000*960*18,7* 49000366 PTFE+GM201
