PNEUKO G整體活塞密封MERKEL氣動密封

1.特點

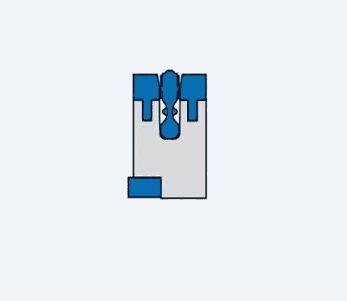

    整體活塞由輕金屬合金/聚酰胺主體，卡入的密封圈和一體化的導向和組成。

    易于安裝、雙向密封、整體活塞高度方向非常緊湊。

    容易裝配到活塞桿上

    內孔上有一體化的靜態密封圈。

2.材料

   硬度為：72邵爾A的丁腈橡膠

   牌號：Simrit 72NBR708，主體：AI(φ≤25用POM）

   導向元件：PA46

   靜態密封圈：Simrit 72NBR872

3.操作條件

   介質：經處理的干燥、無潤滑劑的壓縮空氣（裝配后涂潤滑脂）。

   工作壓力：≤1MPa(10bar)

   溫度:-20℃～+100℃

   線速度：≤1m/s

4.溝槽和機加工標準

   缸筒：Rmax≤4μm，Rp/Rz<0.5

   tp(25%Rmax)=50%～75%

5.安裝

   細心安裝是保證密封圈良好功能的先決條件。

   在裝入氣缸前，將整體活塞用墊圈（直徑小于25mm的用DIN125標準墊圈，直徑≥25mm的用DIN1440墊圈）和一螺帽固定在活塞桿上。

6.安裝建議

    在裝配入氣缸前，在所有的氣缸運行表面上均勻地涂抹潤滑脂�；钊麥喜鄄辉S粘上任何潤滑脂。

型號       D*d*H    訂貨號

Pneuko G    12*3*6    430709

Pneuko G    16*4*6    428576

Pneuko G    20*6*6    430708

Pneuko G    25*6*6    428564

Pneuko G    30*8*8    428565

Pneuko G    32*8*8    428566

Pneuko G    35*8*8    430711

Pneuko G    40*10*8    428567

Pneuko G    50*10*8    430710

Pneuko G    60*12*8    430702

Pneuko G    63*12*8    428569

Pneuko G    70*12*8    430707

Pneuko G    80*12*10    428568

Pneuko G    90*12*10    430712

Pneuko G    100*12*10    428571

Pneuko G    125*20*12    428572
