          ?ZD-G1700 四氟夾包墊片
          ?ZD-G1700 四氟夾包墊片
          產品價格:(人民幣)
        1. 規格:ZD-G1700
        2. 發貨地:本地至全國
        3. 品牌:
        4. 最小起訂量:1片
        5. 免費會員
          會員級別:試用會員
          認證類型:企業認證
          企業證件:通過認證

          商鋪名稱:慈溪市中德密封材料有限公司

          聯系人:楊長靜(小姐)

          聯系手機:

          固定電話:

          企業郵箱:mgr@chinaseal.cn

          聯系地址:浙江省慈溪市龍山鎮西門外工業區

          郵編:315311

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情

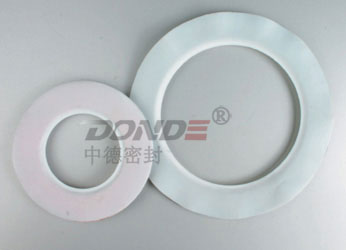

            四氟夾包墊片
            產品型號: ZD-G1700

            四氟夾包墊片
            聚四氟乙烯包覆墊片又稱四氟包覆墊片是一種非金屬墊片,一般由包覆層及嵌入物兩部分組成。包覆層主要起耐腐蝕作用,通常由聚四氟乙烯材料制成,嵌入物(填料)為彈性較好的帶或不帶金屬增強層的非金屬密封材料,通常為石棉橡膠板、非石棉橡膠板、石墨復合板等。聚四氟乙烯包履墊片主要適用于全平面型及突面型鋼制管法蘭連接,適用公稱壓力PN為0.6~5.0MPa、工作溫度為0~150 ℃的腐蝕介質或對清潔度有較高要求的介質。該密封墊片根據內芯結構不同,分V型、U型及L型。石油、化工、制藥及食品工業中的一些容器、管道、閥門連接,為保證物料清潔也常常采用聚四氟乙烯墊片進行密封。
            ※ 注意;四氟包覆墊片由于結構原因,包覆層的四氟較薄因此在安裝使用過程中容易發生破裂,造成介質滲透到嵌入層中的芯材造成侵蝕。因此在重要密封部位建議經常更換墊片或采用改性四氟墊片或膨體四氟墊片。
            四氟夾包墊片性能特點:
            1. 結合了內襯芯板材料的不同特性和聚四氟乙烯的耐腐蝕性
            2. 摩擦系數較低,,不易粘結,安裝拆卸容易
            3. 產品潔凈,可用于食品、醫藥等不允許污染的密封部位
            4. 良好的壓縮回彈性能
            四氟夾包墊片使用行業:化工、石化、煉油、氯堿、制酸、磷肥、制藥、農藥、化纖、染化、焦化、煤氣、有機合成、有色冶煉、鋼鐵、原子能及高純產品生產(如離子膜電解),粘稠物料輸送與操作,衛生要求高度嚴格的食品、飲料等加工生產部門。
            使用設備: 管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等法蘭連接處的密封部位
            四氟包覆墊片標記示例
            公稱通徑50mm、公稱壓力1.0MPa的剖切型聚四氟乙烯墊片:
            S-50-1.0 GB/T1304-1992
            公稱通徑50mm、公稱壓力1.0MPa的機加工型聚四氟乙烯墊片:
            M-50-1.0 GB/T1304-1992
            公稱通徑50mm、公稱壓力1.0MPa的折包型聚四氟乙烯墊片:
            F-50-1.0 GB/T1304-1992
            四氟包覆墊片型式結構
            1、S型-剖切型
            剖切型包覆墊片是采用聚四氟乙烯筒料車削成0.8~1mm厚的環狀薄片,從外側厚度的中心切開,在切口中放入芯材。切口開至距內孔處約1.5~2mm。剖切型包覆墊片的型式結構見圖1-4。
            圖1-4 S型-剖切型聚四氟乙烯包覆墊片
            2、M型-機加工型
            機加工型包覆墊片,其包封層內徑可與法蘭內徑一致,以防止流體在法蘭處產生渦流。由于機加工成矩形斷面,芯材放入后的間隙比剖切型斷面的小,故內部空氣膨脹量也小,密封性能較好。剖切型包覆墊片的型式結構見圖1-5。
            圖1-5 M型-機加工型聚四氟乙烯包覆墊片
            3、F型-折包型
            折包型包覆墊片,它是由厚度為0.4~0.8mm的帶狀聚四氟乙烯薄膜,用熱密封方法將兩端熱合后包在環狀的芯材外面呈U形狀,制造簡便,適用于尺寸較大的法蘭密封。折包型包覆墊片的型式結構見圖1-6。
            圖1-6 F型-折包型聚四氟乙烯包覆墊片
            聚四氟乙烯包覆墊片(PTFE墊)性能指標:
            項目 試驗條件 指標
            壓縮率 /% 試驗尺寸(外徑*內徑*厚度)/mm:73*34*3
            預緊壓力:35MPa
            試驗溫度:25
            ≥ 20
            回彈率 /% ≥ 30
            應力松弛率 /% 試驗尺寸(外徑*內徑*厚度)/mm:73*34*3
            預緊壓力:35MPa
            試驗溫度:150℃
            試驗時間:16h
            ≤45
            允許泄漏率(cm3 /s) 試驗尺寸(外徑*內徑*厚度)/mm:73*34*3
            預緊壓力:35MPa
            介質壓力:1.1倍的公稱壓力
            試驗介質:99.9%的氮氣
            試驗溫度:25℃
            1x10-3

            客戶根據不同使用工況條件選擇不同的材料,有特殊工礦的可要求。

            四氟夾包墊片技術標準:
            可提供任何標準和非標準的尺寸,包括 ISO7483,EN 1514-3-97,ASME,DIN,JIS,GB及其它特殊要求的產品。
            國內相關標準:
            GB/T 13404-2008|管法蘭用聚四氟乙烯包復墊片
            HG/T 20628-2009|鋼制管法蘭用聚四氟乙烯包覆墊片(Class系列) )
            HG/T 20607-2009|鋼制管法蘭用聚四氟乙烯包覆墊片(PN系列)
            SH 3402-1996|管法蘭用聚四氟乙烯包覆墊片
