型號規格	額定容量 (KVA)	適 用 工 件	結構
GJ30H-DJ1	12*2	Y56-100電機殼	回旋式
GJ30H-DJ2	26	Y112-160電機殼	回旋式
GJ30H-DJ2/16	16	Y90-132電機殼	回旋式

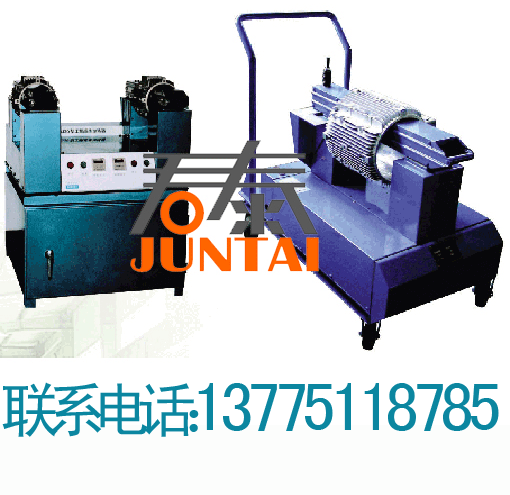

GJ30感應加熱器采用先進的電子時間（或溫度）控制電路，在0-9999S(或0-300℃）范圍內根據設定值自動定時（或定溫）。可設定時間（或溫度)的上限值，加熱工件時，當到設定的上限值時，加熱器會自動切斷回路并超溫報警指示。定時或定溫數字顯示，直觀準確。操作者隨時了解被加熱工件的內圈溫度變化和加熱時間的變化。加熱時只是工件發熱，而加熱器本身則仍保持常溫。克服了因對工件敲擊、火焰加熱、油煮加熱等原始方法安裝造成的溝道損傷、噪音大、使用壽命降低及環境污染等問題。

一、用途：　　GJ30系列加熱器，主要用于對軸承、齒輪、齒圈、電機鋁殼、活塞、連桿小頭、輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。

二、結構與工作原理

● 結構 　　GJ30系列加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。

● 工作原理 　　

     1、短路加熱： 主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊饒組）中感應產生短路電流而被加熱�！　�

     2、渦流加熱： 被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。

 三、操作規程：

　　1 、根據加熱工件的內徑選擇相近的軛鐵, 穿套工件,放置于主機鐵芯端面上, 并保證軛鐵與鐵芯端面緊密吻合；

　　2 、將功能選擇開關置于手動位置, 按啟動按鈕, 工件開始被加熱.當工件升溫膨脹、達到裝配要求時, 記下計時器的加熱時間, 按停止按鈕停止加熱,移開軛鐵, 取下工件, 即可裝配。

　　3 、當連續加熱同種規格的工件時, 只需將功能開關置于自動位置, 并將定時器設置為手動加熱時所記錄的時間值, 裝上工件, 按啟動按鈕開始加熱,當加熱到設定時間( 即達到所需溫升值) 時, 加熱自動停止。

　　4 、工作完成后, 關閉主機電源開關, 拔下電源插頭。

四、產品分類：

H    回轉式:適用于軸承、環、套類工件的快速加熱

K    開啟式:適用于齒輪、聯軸節、軸承座類工件快速加熱

L    立 式:升降式加熱器(適用于內徑較小的大型工件)

W    臥 式:自動進給式加熱器（適用于內徑較大的大型工件快速加熱）

J    井 式:主要用于鋼鐵冶金、鐵路機車行業軸承內套、輪箍、防塵圈等工件快速拆卸

五、操作注意事項：

1、檢查接電方式是否正確、電壓是否相符。

　　2、嚴禁接地前啟動感應加熱器進行加熱。

　　3、嚴禁感應加熱器內無工件工作，以免大電流過載而燒壞線圈和控制箱內電氣元件。

　　4、嚴禁用同一感應加熱器長時間連續加熱，特殊流水線場合2班、3班需定制加熱器，并適當增加工位數量，減少單臺主機的超負荷運轉。

　　5、待加熱工件如有開裂嚴禁加熱，開裂后形不成閉合回路，無法加熱。

　　6、正確掌握加熱時間，時間太短會產生裝不上拆不下現象，時間太長會過熱退火。

　　7、一次操作失誤后，可讓工件完全自然冷卻，并調整加熱時間重新加熱。

　　8、感應器加熱結束后及時將工件從感應器內取出，擦去油污。

六、特點　GJ30系列感應加熱器具有以下明顯的優點：　　

  ● 提高效率 工作效率提高4倍以上，操作人員減少80% ；

  ● 降低成本　節電70%以上，節油100%，節約廠房占地面積60%以上 ；　　

  ● 保護環境：無油汽油污染空氣，有利于環境改善和工作人員的身體健康。

  ●提升品質： 加熱均勻，工件表面清潔，硬度不變，自動退磁符合JB/T6641-2007 標準 ；
