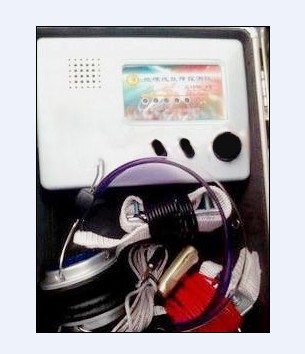

優供直銷電力地埋線故障檢測儀/地下電纜查尋/地線短路漏電測試儀 此款機是A型（不含信號發射器）

    本儀器集國內外地埋線探測儀器精華與一機，具有使用簡單，節約電能，探測速度快，精確度高，定位準確，售價低等特點，是每個地埋線用戶和農村電工必不可少的維修工具。
   首先在探測之前，要弄清漏電故障線的性質，向線路送電。如果只是絕緣損壞向大地漏電，線路不短路，不斷線時，可用常規向線路送電；如果線間短路且漏電或線間絕緣正常，有部分斷線且漏電時，可將本路所有的線（三線或四線）并接在一起，向線路單相送電；如果對地絕緣良好，內芯斷線故障時，可將所有好線及斷芯故障線的一端一并接地，由故障線的另一端向故障線送單相電源。

本儀器需一人操作。將耳機插頭插入儀器耳機孔，按下開關，指示燈亮。將探測板上的連線分別接在紅黑接線柱上，然后把探測板相碰幾下，同時耳機內應聽到咯叭聲，機器屬正常。把帶釘的探測板分別扣在探測員的左右腳上，做為探測器的兩個接地點，然后就可以對地埋線進行探測。

在地埋線上方從線路的一端向另一端探測，緩慢向前行走，在對地絕緣良好的線段，耳機基本無聲，在臨近故障點（C）時，聲音逐漸由小到大，到故障點（A）時，聲音最大，當越過故障點到（B）時，聲音則由大變小至無聲，然后可退回到聲音最大時的地方（A），此點即為漏電故障點。

為了提高精度，再探測到故障點時，探測人員的雙腳要盡量拉開距離。以減小接地點的面積。

再探測一段時間后，如發現指示燈亮度不夠時，一定要換新電池后再進行探測。

如地埋線漏電故障點太多或對地埋線不能供電時，可用B型機進行探測。

用B型機進行探測時，應首先把要測的線路與高壓連線全部斷開。然后把大功率信號發射器的紅色接線柱，接在地埋線其中一根或多根線上，黑色接線柱接上連線，用長約5-15公分的鐵釘釘在地上（最好把接地的地方用水灑濕），然后按以上步驟，就可進行探測。



注意事項:

1.使用此儀器在探測過程中，一定要注意安全，不要用本儀器去碰觸任何帶電部分，注意地表面上的破舊電線接頭及破損地埋線，以免觸及人身安全。

2.因本儀器使用的是工頻信號，如果在地空電場干擾較強的地區探測時，建議停掉干擾電源。

3.在供電變壓器附近探測時，為了減少干擾，將變壓器的接地線暫時向被測線路的相反方向移出20米。

4.探測時變壓器的零線一定要接地。
