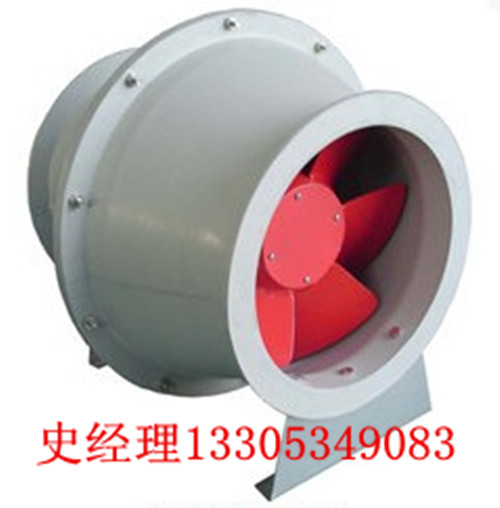

斜流風機又名混流風機是介于軸流風機和離心風機之間的風機，斜流風機的葉輪讓空氣既做離心運動又做軸向運動，殼內空氣的運動混合了軸流與離心兩種運動形式。
2材質部件
制作斜流風機的常用材質為：鋼、玻璃鋼、鋁等。
斜流風機主要部件為：電機、葉輪、外筒、內筒、導葉、底腳等等.
配套部件；華1博斜流風機消音器，有效解決噪音問題。
3原理
應用子午加速方法和“準三元”流動理論設計混流風機采用錐型輪結構，扭曲翼形葉片，進風口加置集流器或弧形消音器。
4優點
具有壓力高、風量大、高效率、結構緊湊、噪音低、體積小、安裝方便等。
5范圍
廣泛應用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所。
6結構特征
斜流風機主要由葉輪、機殼、進口集流器、出口導流片、電動機等部件組成。
機殼采用圓筒形、分三段法蘭聯接成整體，出口進口順著氣流聯接管網，進口集風器制成劍收式流線形，裝有吸音網板組成的整體結構，出口裝有導流片，使出口氣流有良好的氣流分布，穩定的壓力持性。
用途
斜流式風機可作為一般通風換氣用，使用條件如下：
1. 應用場所：作為一般工廠及建筑物的室內通風換氣，既可用作輸入氣體，也可用作排出氣體。
2. 輸送氣體的種類：空氣和其它不可燃的氣體，對人體無害的對鋼材無腐蝕性氣體。
3. 氣體內的雜質：氣體內不請允許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m3。
4. 根據用戶特殊需要還可以設計用磁電機傳動，實現無極變速，變風量結構型式。
5. 氣體的溫度：不超過80oC。
8性能選擇
1. 風機的性能按性能表上查閱，表中列出的性能是最高效率范圍內的性能，按流量分為六個性能點，選用時按性能表為準。
2. 風機出廠的合格品性能是在額定流量時全壓值不超過±5%。
3. 性能選用表中是按標準狀態下風機性能，無論技術文件或訂貨要求的性能均按標準狀態為準，標準狀態大氣壓B=101325Pa,大氣溫度t=20oC，相對濕度φ=50%度時的空氣狀態，當實際使用條件與上述不符合時按有關公式進行換算。
4. 風機安裝方式可分為立式和臥式，如立式安裝須在訂貨時注明，如有在流量，壓力等性能參數上特殊要求，我廠將為您另行設計生產。
9安裝使用
[1] 1. 風機安裝時應對各部件進行全面檢查，機件是否完整，各部件聯接是否緊固。
2. 風機安裝時應注意保持風機的水平位置，對風機與地基的結合面和出風管道的聯接等，應調整使之自然，吻合不得有強行聯接，不允許將管道重量加在風機的部件上，并應檢查風機內部是否有掉入遺留工具和其它物件。
3. 風機安裝后必須撥動葉輪檢查，是否有葉輪碰擦機殼現象，如發現不妥，必須調整好，風機在露天使用應有防雨措施。
4. 風機試驗運轉應在總體檢查合格后進行，為了防止電機過載，在風機啟動前將流量調節閥關閉，使啟動時無載荷狀態，然后逐漸將閥門打開，作滿載荷或設計工況點運行。
5. 風機在運轉時如發現有劇烈振動、撞擊等反�，F象，必須立即停車檢查。
6. 如發現工況點偏移而引起電機負荷過載，為防止電機過載可將流量調節閥關小使電機在額定電流之內。
7. 按期清除風機內部積灰污垢等雜質，并防止銹蝕。
技術參數表
GXF-A型 高效低噪斜流風機性能參數表
|
機號 № |
轉速 （r/min） |
工況 |
風量 （m3/h） |
全壓 （Pa） |
功率 （Kw） |
出口聲級 dB(A) |
殼體聲級 dB(A) |
重量 (Kg) |
|
4-A |
1450 |
1 2 3 4 5 |
3810 3496 3151 2898 2472 |
132 163 198 210 220 |
0.37 7124 |
70 |
62 |
40 |
|
4.5-A |
1450 |
1 2 3 4 5 |
5416 4971 4473 4120 3514 |
168 206 250 266 278 |
0.55 Y801-4 |
73 |
65 |
50 |
|
5-A |
1450 |
1 2 3 4 5 |
7471 6856 6179 5684 4848 |
207 254 309 328 343 |
0.75 Y802-4 |
74 |
66 |
63 |
|
5.5-A |
1450 |
1 2 3 4 5 |
9664 9111 8523 7891 6833 |
231 308 380 427 479 |
1.5 Y90L-4 |
80 |
69 |
88 |
|
6-A |
1450 |
1 2 3 4 5 |
13488 12341 11106 10231 8726 |
298 366 445 472 494 |
2.2 Y100L1-4 |
81 |
69 |
105 |
|
7-A |
960 |
1 2 3 4 5 |
16332 15024 13588 12405 11095 |
241 300 372 403 423 |
2.2 Y112M-6 |
84 |
72 |
154 |
|
8-A |
960 |
1 2 3 4 5 |
21815 20020 18046 16597 14156 |
248 309 371 394 412 |
3 Y132S-6 |
81 |
69 |
195 |
|
9-A |
960 |
1 2 3 4 5 |
29806 28050 25688 23629 20151 |
284 325 397 450 479 |
4 Y132M1-6 |
79 |
68 |
278 |
|
10-A |
720 |
1 2 3 4 5 |
35296 33112 30768 28240 24452 |
266 305 359 402 437 |
5.5 Y160M2-8 |
81 |
71 |
395 |
|
11-A |
720 |
1 2 3 4 5 |
42547 39045 35195 32370 27609 |
265 325 396 420 439 |
5.5 Y160M2-8 |
82 |
71 |
430 |
|
12-A |
720 |
1 2 3 4 5 |
53866 49432 44558 40982 34954 |
326 399 485 515 538 |
7.5 Y160L-8 |
84 |
72 |
544 |
|
13-A |
720 |
1 2 3 4 5 |
71199 65338 58895 54169 46201 |
382 467 568 603 631 |
15 Y200L-8 |
87 |
75 |
812 |
