技術參數

1、滴水量：0.5～4.5mm/min

2、滴水孔徑：?0.4mm

3、孔間距：20/25mm

4、進水流 量：3~5mm/min

5、降雨強度：10~400mm/h

6、滴水范圍：800×1000mm  (標準型)

7、試驗臺尺寸：500×500mm

8、試驗臺角度調節：0~90°

9、滴水箱低位置：600mm

10、滴水箱高位置：2000mm

設計簡介

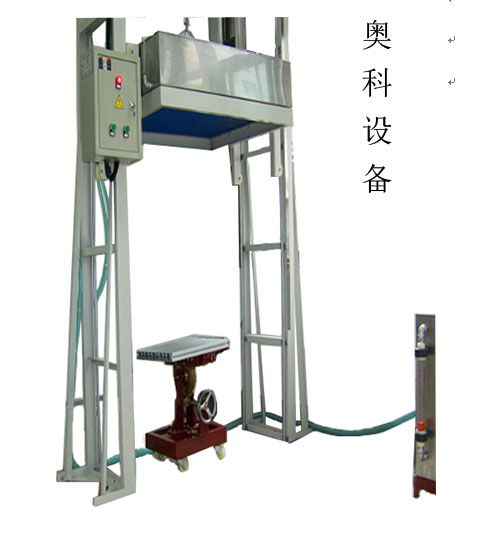

1、特點：本裝置為可拆卸式，適合于長距離運輸后在客戶處立即組 裝，快速方便，縮短安裝調試周期。由固定立柱，柱型升降導軌，滴水箱，水位調節供水  箱，自動升降機，流量計，濾紙，可調角度工作臺，電器控制箱等組成。除工作臺外，與水接觸的部件，全由不銹鋼/銅等耐腐蝕材料制作。

2、固定立柱：下部由鋼管組成，上部由鋼管組成，用鍛打方形鋼塊作聯接件，構成主框架。用特制螺帽固定，方便拆卸，組裝快捷。

3、滴水箱：箱壁用不銹鋼板制作，滴水盤底板按20/25 ×20/25排列組成方陣，激光打孔?0.4。

4、柱形升降導軌：傳統的滴水箱升降導軌是由二支槽鋼及滑輪組成，該試驗裝 置滴水箱，稍有不平，則會影響滴水的均勻度，該裝置擬采用圓柱導軌，精度高，穩定性好，無間隙。

5、自動升降機：為適于各種規格試件的試驗所需，由升降機來調節滴水箱的高度。

6、濾紙：原國標/軍標上規定用細砂/不同的石子組成阻尼層來調節滴水量，從實際效果來看明顯不妥，容易堵塞，造成滴水不均勻。擬采用不同目數的多層濾紙來替代砂/石子，阻尼效果一樣，不易堵塞，清洗更換方便。

7、流量計：必要的水流量調節。

8、可調角度工作臺：與旋轉工作臺不同，該工作臺是固定的。工作臺面可作30~90°的傾斜，臺面有T型槽，可固定重的試件。底部裝有腳輪，不用時可移出，同時可與擺管淋雨裝置的可旋轉工作臺通用。

9、電器控制箱：  由知名品牌電氣元器件組成。

執行標準

1  GB4208-2008、GB10485-89、 GB/T4942
