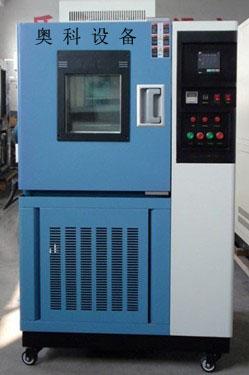

產品規格

1.?型號GDW-100??工作室尺寸:D×W×H?450×450×500??外形尺寸1030×1020×1470

2.?型號:GDW-150??工作室尺寸:D×W×H?500×500×600??外形尺寸1080×1050×1750

3.?型號:GDW-250??工作室尺寸:D×W×H?500×600×810??外形尺寸1100×1120×1780

4.?型號:GDW-500??工作室尺寸:D×W×H?700×800×900??外形尺寸1260×1320×1920

5.?型號:GDW-800??工作室尺寸:D×W×H?1000×800×1000?外形尺寸1610×1320×1960

6.?型號:GDW-010??工作室尺寸:D×W×H?1000×1000×1000外形尺寸1610×1560×1960

?

技術參數

1.?溫度范圍：-20℃～150℃（A）、-30℃～150℃(B)、-40℃～150℃(C)、-60℃～150℃(D)、-70℃～150℃(E)

2.?溫度均勻度：≤±2℃??（空載時）

3.?溫度波動度：≤±0.5℃?（空載時）

4.?降溫速度：0.7～1.0℃/min

5.?升溫速率：1.0～3.0℃/min

6.?時間設定范圍：0～999?小時

7.?電源電壓：380V±10%

?

箱體結構

1.?整個箱體采用整體結構。

2.?箱體內側采用1.0mm進口SUS304B不銹鋼板，外側采用1.0mm冷軋鋼板噴塑，保溫材料采用超細玻璃保溫棉。

3.?大門密封采用雙層硅橡膠密封材料。

4.?觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為250×260mm為防止低溫時玻璃結霜，特設內置式特制發熱絲環繞，并設有照明燈，為觀察提供照明。

5.?在箱體側面設有帶塞子的φ50mm測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能。

6.?在箱體工作室后側設置有一個空氣調節柜，在其間安裝蒸發器、電加熱器、風機、風機蝸殼等設備。

7.?溫度傳感器置于出風口。

8.?試驗箱內的送風方式為上送風下回風方式。

?

加熱與制冷系統

1.?加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，壽命長。由儀表輸出可控脈沖占空比PID信號，通過固態繼電器來控制，控制平穩、可靠。

2.?低溫制冷采用法國“泰康”全封閉式壓縮機機組。其它制冷部件如美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利CASTEL、日本鷺宮等原裝進口名牌產品。使用R404A環保型制冷劑。

3.?為確保系統安全運行，在系統中需設置高低壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高低壓端均需設有高低壓表監測系統運行情況。

4.?制冷量調節采用分流法。

5.?其它制冷部件均采用美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利CASTEL、日本鷺宮等原裝進口名牌產品。

?

控制系統

1.?溫度控制儀：日本FUJI高精度數顯溫控儀，控制精確、平穩，長期運轉不漂移。

2.?傳感器：PT100測溫傳感器。

3.?控制加熱輸出采用固態繼電器過零觸發，以降低噪聲，減少污染，方便維修，提高控制精度。

4.?在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平保護、風機過載保護、超溫、斷電保護、機組高壓保護、機組過載保護、機組過溫保護、漏電等保護。

5.?控制系統設有方便用戶的操作面板，設在試驗箱左上部，設有電源、照明和各功能操作按鍵以及故障指示燈。

6.?在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。

7.?在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動，機組超高壓、過載時制冷機組都將被禁止。

?

執行標準

1.?GB/T2423.1-2001;

2.?GB/T2423.2-2001;

3.?GB/T10592-2008;

4.?GB/T10589-1989;

5.?GB/T11158-1989;

6.?IEC68-2-1；

7.?IEC68-2-2；

?

設備使用環境

1.?環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）；

2.?環境濕度：≤85%；

3.?電源要求：AC380（?±10%）V/50HZ???三相四線制；

4.?操作環境需要在室溫28度以下而且通風良好；

5.?機器放置前后左右各80公分不可放置東西；

?
