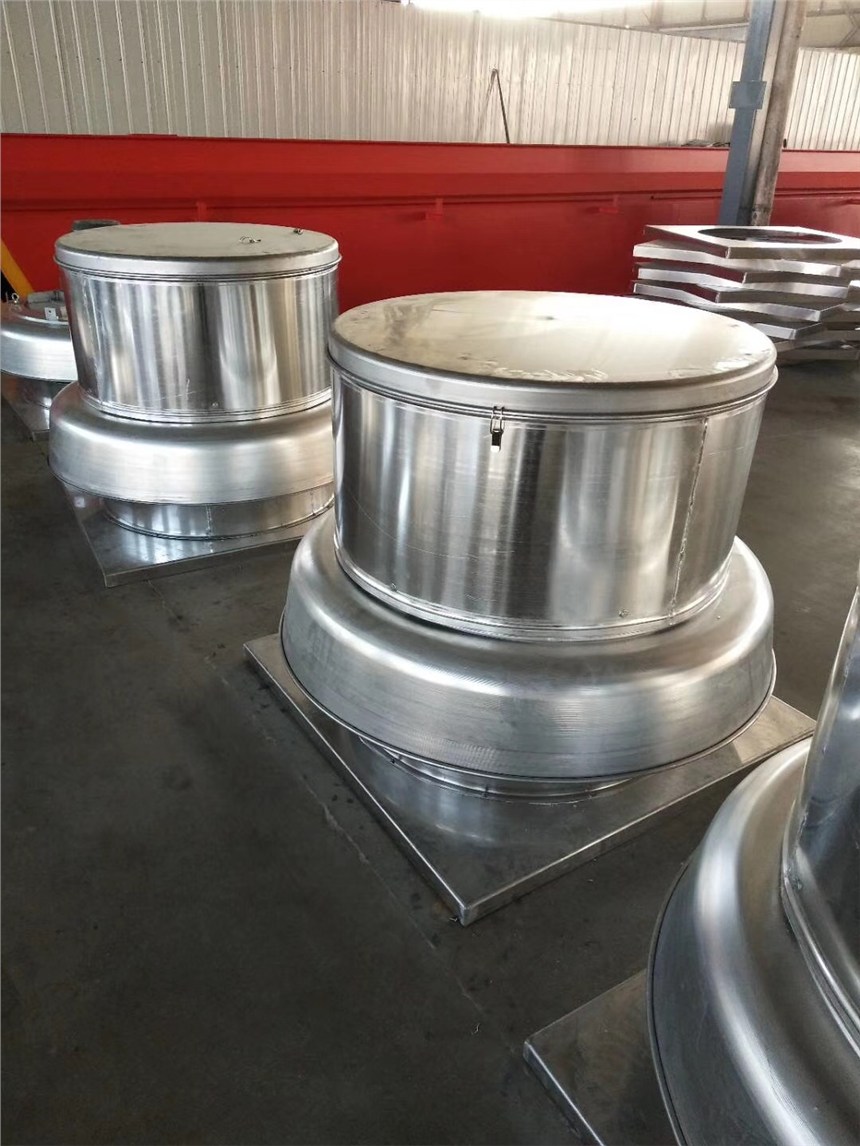

RTC新型鋁制屋頂風機

一．產品概述：
????RTC系列風機是我公司在美國格林漢特風機公司產品的基礎上加以改進，并經過大量的精確計算以及模型風機和實物產品的反復試驗，以先進的技術裝備制造開發和完善的低噪音離心式屋頂排風機。根據適用場合通風排煙特性的不同，該風機在啟動模式中加入了煙霧傳感器和溫度傳感器，便于更好的幫助風機精確的起動與停止，進一步改善風機設備的能耗。該產品具有壓力高、風量適中中、噪音低、耗電省、外形美觀牢固等優點。

二．產品特點：

1.風機葉輪：采用CAD流場模擬技術優化設計。該葉輪的專業設計保證了葉輪的氣體動力特性優異，葉輪材質為低壓鋁合金，并經過靜態與動態平衡，堅持做到ISO1940標準的G2.5平衡等級水平(普通產品僅為G6.3)從而確保了產品能夠長期持續安靜運行。

2.風機配套電機：采用防護等級IP54，絕緣等級F級電機，如配絕緣等級為H級產品可在300℃高溫環境下運行45min；也可配防爆電機，雙速電機或變頻電機。

3.機殼：本風機整體結構強度按50m/s極端室外風速的條件進行設計。整機采用鋁合金材質，經拉伸、卷邊等加工，在保證風機足夠強度的前提下，提高了風機外形的美觀，減輕了風機的自重，降低了對屋頂基礎的強度要求，且抗風能力較好。

4.風帽：采用鋁合金制造，整體拉伸成型，并經卷邊處理。重量輕、強度高、風阻小。

5.集流器：采用精密的文丘里管設計，一次工藝成型，使葉輪導流口與進風口充分吻合，有效控制氣流，符合流體力學的雙曲線型文丘里進風口，大幅降低入口噪音，提高風機效率。

6.固定支架：數控下料、成形，多工位數控沖床加工固定孔，安裝方便。

7.風閥：采用重力自動關閉式或電動驅動啟閉式止回閥，風閥框架材質為鍍鋅板，百葉材質為鋁合金，多片聯動的止回閥有效防止室外空氣倒灌，并可防結露。若風機為排煙、通風兩用時，可選配排煙防火閥，風機、排煙防火閥均已通過國家消防產品型式檢驗。

8.安裝維護：電機防護罩采用扣襟固定結構，操作方便，省時省力。

9.運轉平穩：本風機的轉動慣量小，平衡品質達到ISO1940標準的G2.5平衡等級水平，整機經過機械運轉試驗，振動試驗和氣動性能試驗，以保證達到運行平衡、可靠的要求，有效延長風機的使用壽命，降低噪音，減小振動。

?

?

RTC300全鋁制屋頂離心風機主要技術參數：

機號RTC-300，風葉直徑315MM，功率0.12KW-6P，風量1276-2070，風壓125-62

功率0.18KW-6P，風量1517-2460，風壓129-65

功率0.25KW-4P，風量1962-3010，風壓194-93

?

機號RTC-425，風葉直徑400MM，功率0.18KW-6P，風量1843-4040，風壓161-80

功率0.25KW-6P，風量3146-5033，風壓168-82

功率0.55KW-4P，風量4077-5609，風壓291-140

功率0.75KW-4P，風量4598-6722，風壓324-157

?

機號RTC-500，風葉直徑500MM，功率0.25KW-8P，風量3680-5855，風壓205-59

功率0.55KW-6P，風量4730-7510，風壓223-95

功率0.75KW-4P，風量5440-8585，風壓227-98

功率1.1KW-4P，風量7773-10885，風壓378-178

功率2.2KW-4P，風量7920-11450，風壓454-254

?

機號RTC-575，風葉直徑560MM，功率0.37KW-10P，風量4278-6690，風壓147-56

功率0.55KW-8P，風量4306-8486，風壓181-79

功率0.75KW-8P，風量5280-9475，風壓180-84

功率1.1KW-6P，風量6708-10420，風壓236-100

功率1.5KW-6P，風量9455-12953，風壓246-102

?

機號RTC-675，風葉直徑630MM，功率0.75KW-8P，風量8220-13201，風壓298-125

功率1.1KW-8P，風量6144-14459，風壓324-148

功率1.5KW-6P，風量7224-16520，風壓432-181

功率2.2KW-6P，風量10620-18720，風壓432-197

?

機號RTC-750，風葉直徑710MM，功率1.1KW-10P，風量8145-16916，風壓230-107

功率1.5KW-8P，風量11848-18700，風壓312-155

功率2.2KW-8P，風量12385-21699，風壓363-161

功率4KW-6P，風量16650-25267，風壓505-223

?

機號RTC-900，風葉直徑900MM，功率2.2KW-10P，風量10258-24240，風壓201-115

功率3KW-10P，風量13534-28390，風壓236-124

功率4KW-8P，風量18620-32759，風壓332-194

功率5.5KW-8P，風量20708-36614，風壓378-201

?

機號RTC-1000，風葉直徑1000MM，功率3KW-10P，風量13640-32233，風壓258-118

功率4KW-10P，風量17913-37577，風壓298-133

功率5.5KW-8P，風量24559-43208，風壓428-207

功率7.5KW-8P，風量28406-48356，風壓476-214
