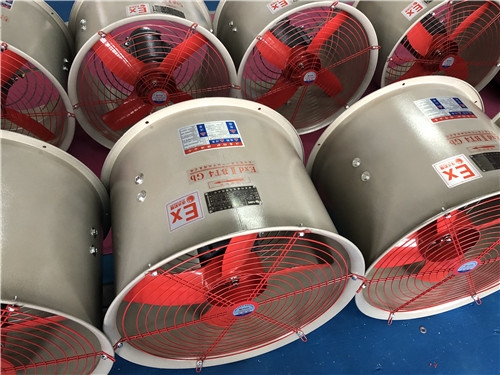

防爆軸流式通風機BT35-11-7.1型式：
本系列產品按葉輪直徑不同共分為13種機號，依次排列為№2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9 10, 11.2 等。每一種機號葉片又可安裝成15°、20°、25°、30°、35°等5 種角度。本系列產品均采用葉輪直接裝在電動機軸上的直聯結構。在葉輪圓周速度不超過60m/S條件下配用三種轉速：2900、1450、960r/min，面對進風口方向看葉輪為逆時針轉動，進氣方向在葉輪端。風機出廠前，均經運轉試驗，確保運轉平穩。
防爆軸流式通風機BT35-11-7.1結構：
T35、BT35風機主要由葉輪、機殼、集風器等三部分組成。
FT35風機主要由葉輪、機殼、集風器等組成，它們均為玻璃鋼制成。支架是由型材制成與風筒連接
葉 輪 部 — 由葉片和輪轂組成，葉片均采用薄鋼板制成，且按選定之安裝角焊于輪轂上。
機 殼 部 — 由風筒，支架組成，均采用薄鋼板及型材制成，風筒為圓筒型，與葉輪之間有一定間隙。（ BT35風機風筒內圓鉚接鋁襯用以防爆）。
集風器部 — 由集風器法蘭、集風器組成、集風器為圓弧流線型，可減少氣流入口的損失，由薄鋼板制成。
防爆軸流式通風機BT35-11-7.1主要技術參數：
|
機號No. |
葉輪直徑mm |
轉速r/min |
風量(立方米/h) |
全壓pa |
配用電機功率（kw） |
|
2.8 |
280 |
2900 |
1506-3059 |
143.0-216.7 |
0.12/0.18/0.25/0.37 |
|
1450 |
753-1529 |
35.7-54.1 |
0.025/0.04 |
||
|
3.15 |
315 |
2900 |
2144-4356 |
181-274.3 |
0.18/0.25/0.37/0.55 |
|
1450 |
1072-2178 |
45.2-68.5 |
0.025/0.04/0.06/0.09 |
||
|
3.55 |
355 |
2900 |
3069-6235 |
230.0-348.4 |
0.37/0.55/0.75/1.1 |
|
1450 |
1534-3117 |
57.5-87.1 |
0.04/0.06/0.09/0.12 |
||
|
4 |
400 |
2900 |
4391-8920 |
292.0-442.4 |
0.55/1.1/1.5/2.2 |
|
1450 |
2195-4460 |
73.0-110.6 |
0.09/0.12/0.18/1.25 |
||
|
4.5 |
450 |
1450 |
3126-6350 |
92.3-139.9 |
0.18/0.25/1.37/0.55 |
|
5 |
500 |
1450 |
4288-8711 |
114.0-172.8 |
0.25/0.37/0.55/0.75 |
|
2900 |
2839-5765 |
49.9-75.7 |
0.37 |
||
|
5.6 |
560 |
1450 |
6025-12239 |
143.0-216.7 |
o.37/0.55/0.75/1.1/1.5 |
|
960 |
3989-8190 |
62.7-95.0 |
0.37 |
||
|
6.3 |
630 |
1450 |
8579-17426 |
181.0-274.3 |
0.75/1.1/1.5/2.2 |
|
960 |
5879-11537 |
79.3-120.2 |
0.37/0.75 |
||
|
7.1 |
710 |
1450 |
12279-24943 |
230.0-348.4 |
1.5/2.2/3/4 |
|
960 |
8130-16514 |
108.0-152.7 |
0.75/1.1 |
||
|
8 |
800 |
1450 |
17566-35682 |
292.0-442.4 |
2.2/4/5.5/7.5 |
|
960 |
11630-23624 |
127.9-193.9 |
0.75/1.1/1.5/2.2 |
||
|
9 |
900 |
960 |
16559-33636 |
162.9-245.4 |
1.5/2.2/3/4 |
|
10 |
1000 |
960 |
22715-46141 |
199.9-303.0 |
2.2/3/4/7.5 |
|
11.2 |
1120 |
960 |
31913-64824 |
250.8-380.1 |
4/5.5/7.5/11 |
防爆軸流式通風機BT35-11-7.1安裝：
①安裝前應詳細檢查通風機是否因包裝運輸損壞變形，如有損壞變形，待修理后，方可進行安裝。
②安裝時要注意檢查各連接部分有無松動，葉片與風筒間隙應均勻，不得刮碰。
③連接出風口的管道重量不應由風機的風筒承受，安裝時應另加支撐。
④在通風機進風口端必須裝集風器，希望裝置防護鐵絲網。
⑤風機底座必須與地基平面自然接合，不得敲打底座強制連接，以防底座變形，安裝時應校正機座，加墊鐵片，基本保持水平位置，然后擰緊地腳螺栓。
⑥安裝完畢后，必須先進行試驗，待運轉正常后，方可正式使用。
