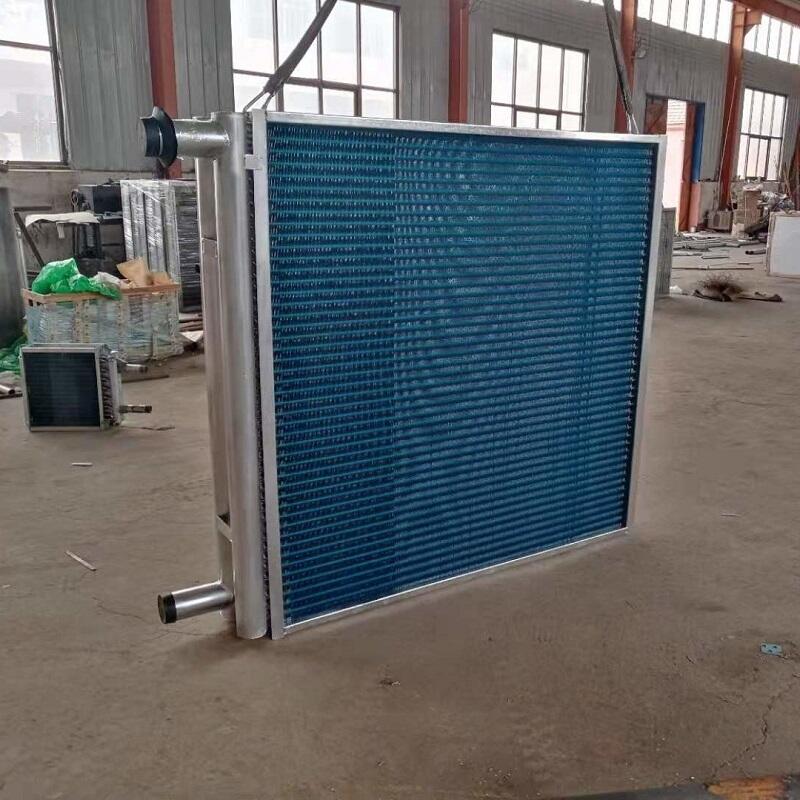

TL型1效換熱系銅管穿鋁片式表冷換熱器，它 采用了1進的機械漲管和圓弧波紋雙翻邊鋁肋 片結構型式。機械漲管使銅管與鋁肋片接觸緊 密，圓弧波紋能促進流體率流，破壞邊界層， 提1傳熱系數。1進的結構型式、再加上水路 行程，管距，片距設計合理，使得該換熱器具 有傳熱性能好，空氣阻力小，結構緊湊，重量 輕等特點。它可廣泛應用于空調，冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組理想的配套產 品，它又可與風管連接作為冷若冰霜卻或加熱單獨使用。銅管焊接采用低溫快速釬焊，確保耐壓>1.2Mpa。

 銅管鋁翅片表冷器BFPX空調機組表冷器廠家

二：主要規格有：

三：銅管鋁翅片表冷器BFPX空調機組表冷器廠家

TL型編號方法為：例TL×4×24×1500(Z)2.7
TL————型號
4————排數N
24————表面管數n
1500————表面管長A
(Z)——氣流方向左(Y為右)
2.7 ————片距t=2.7
有關技術參數：
迎風面積：Fy=A×B(m2) 傳熱面積：F=Fd·A·n·N(m2)
單管每米散熱面積：Fd=0.84m2(片距2.7) 總通水面積：f=1.767×0.0001·n(m2)
通風凈面比：Φ=Ff／Fy=0.532(以片距2.7計算)。

四：表冷器材料及類型的選擇

 銅管鋁翅片表冷器BFPX空調機組表冷器廠家

1： 表冷器匯管材料可以是鍍鋅鋼管，也可以是銅管或是不銹鋼管，表冷器翅片可以是普通鋁箔，也可是親水鋁箔；表冷器端護板可以是鍍鋅板也可以是不銹鋼板。

2：Φ16的銅管表冷器的翅片有正弦波和圓弧波片形兩種。

  Φ9.52管表冷器片形為雙轎開窗片形兩種。

3：表冷器有4排、6排、8排（豎管）。

4:表冷器有左、右式之分。
