K40-4-8礦用節能風機

1 概述

新一代K、DK系列礦用節能風機，是在原礦用節能風機的基礎上，通過技術改進、完善結構，提高性能和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低、性能范圍更大，節電效果更為顯著。同時主風筒內設有穩流環裝置，特性曲線無駝峰，可保證風機在任何阻力狀態下都可穩定運轉。

為擴大該系列風機的性能范圍，滿足各類大中小型非煤礦山的需要，使低、中、高阻力和大、中、小風量的各類型通風網路，均可選到在高效區運轉的主扇、輔扇和多級機站風機，該系列風機采用0.40和0.45兩種輪轂比、單機和對旋兩種結構型式，即分為K40、K45和DK40、DK45四種。并且K40分別采用4、6、8極電機為三種轉速，K45分別采用4、6極電機為二種轉速，DK40、DK45均分別采用6、8極電機為二種轉速。

這樣，各個機號與二種輪轂比、二種結構型式和三種轉速，按一定的方式“組合”，便使該系列風機共有93種規格。

新一代K系列和DK系列無駝峰礦用節能風機性能范圍和主要技術參數，分別見表2和表面化。表中所列參考重量為包括電機和擴散器的整機重量。

K、DK系列風機型號新、舊表示方法對應關系如下表：

2、用途

該系列風機是專門根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山通風的需要設計的，可作為主扇、輔扇，既可安裝在地表，也可安裝于井下，適宜于多風機聯合運轉，是多風機串聯多級機站通風系統中各級機站理想的機站風機。也適用于大型車間、隧道、人防工程等場合通風換氣。

3、特點

（1）采用扭曲機翼型葉片，氣動效率高，節能效果極為顯著。

（2）性能多樣，規格齊全，能夠與各種阻力和風量類型的通風網路很好匹配，可保持長期高效運轉。

（3）設有穩流環裝置，特性曲線無駝峰。沒有喘振危險，在任何阻力狀態下均可安全穩定運轉，并適于多風機聯合運轉。

（4）采用電機與葉輪直聯的結構，整體穩定性好，安裝方便，維修容易，裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸兇險，輕度地基下沉和滑移不影響正常運轉。

（5）結構緊湊，防潮性能好。風機主體采用鋼板、型鋼組焊結構，葉片為鋼板材料，中空，葉片及整體強度高，抗井下爆破沖擊波的能力強，可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。

（6）可反轉反風，反風率大于60%，不需修筑反風道。

（7）葉片安裝角可調，可根據礦井生產的變化，隨時調節風機工況。

（8）土建工程量很小，可節省大量投資。

（9）噪聲較低。

4、擴散器

K、DK系列礦用節能風機作為主扇和機站風機時，應配帶專用擴散器。地表主扇配帶擴散器可將部分動壓轉化為靜壓，降低出口動壓損失，以達到節能的目的。安裝于井下的風機配帶擴散器，既可降低局阻系數，又可降低擴散器出口動壓值，從而可大幅度降低風機裝置的局部阻力，節省通風電耗。

K、DK系列風機均有專用配套擴散器。擴散器的法蘭與風機出口法蘭用螺栓連接。

在P~Q特性曲線中是每隔若干安裝角度給出一條曲線，但實際上每一安裝角度（例如K40系列的21o、22 o、24 o、25 o、27 o、28 o、30 o、31 o）均可選用。因此，所需風機的安裝角應由工藝點的具體位置來確定。為便于通風系統中主扇的現場調試，不應選用工況點接近大或小安裝角的風機。

也可以先按公式R=P_f/Q²_f          求出工作風阻R，在P~Q特性曲線圖上畫出工作風阻R曲線,再按與上述工況點法相似的方法,來確定所需風機的規格和安裝角。

6、配用電機

該系列風機所配用的電機,通常為Y系列三相異步電機,額定電壓為380V，防護等級為IP55（即封閉式），完全適應直聯傳動和安裝于礦井內輸送含有炮煙、粉塵和濕度大的空氣。

N——風機配用電機功率，KW；

Q——功耗高的工況點的風量，m³/s；

P——功耗高的工況點的全壓，Pa；

ηt——功耗高的工況點的全壓效率；

Pst——功耗高的工況點的靜壓，Pa；

ηst——功耗高的工況點的靜壓效率；

K——電機備用系數，K=1.15~1.25（小電機取大值，大電機取小值）。

風機配用電機功率N的計算值，一般不等于電機的某一額定功率，這時應取比N略大的某一額定功率為電機功率。

7、配套專用保護起動柜

可根據用戶需要，各規格風機出廠時均可配套供應專用保護起動柜。該電控裝置對電機過載、失壓、短路和其它故障均能可靠保護。其中設置有可快速實現電機反轉的裝置，當需要風機反轉反風時，先按停止按鈕，待風機停轉后再按反轉按鈕即可。

8、運輸與安裝

運輸

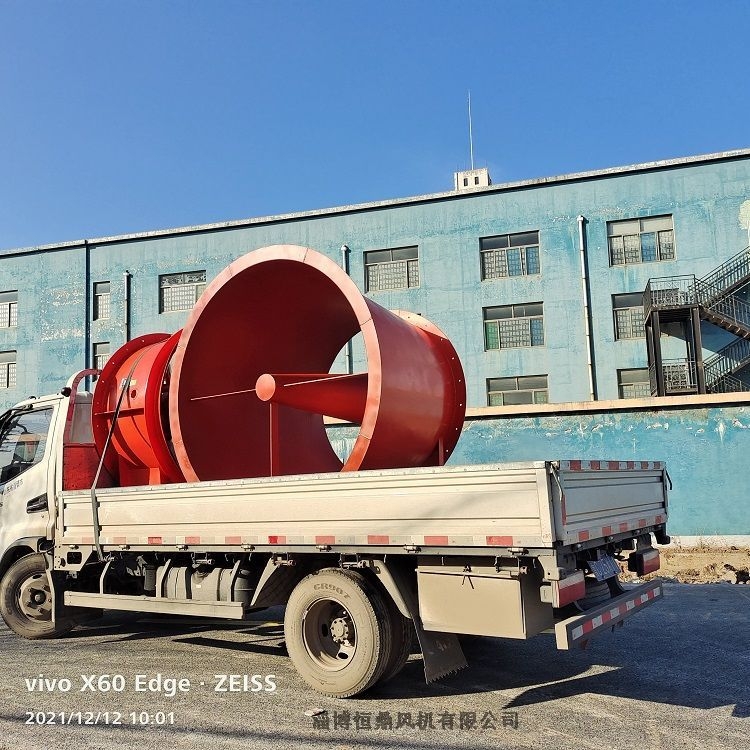

K、DK系列風機均為鋼板焊接結構，運輸過程中不能受到大的撞擊，以防機殼變形、卡葉片。對于機號大于14的風機一般制成可上下解體的結構。風機安裝于井下時，如果井巷斷面積較小，可將機殼的上下兩部分、輪轂、電機等拆開分別運輸。如果井巷斷面積較大，為便于井下安裝，應盡量不拆開搬運。

安裝

（1）新風機安裝前，應檢查以下幾方面：

1電機用500V兆歐表測量絕緣電阻，其值不應低于0.5MΩ；

2葉頂與機殼間隙是否均勻，小間隙應大于2.5mm；

3機殼、葉片是否牢固，是否有開裂現象；

4風機盤車應靈活

(2)安裝完畢應做以下檢查才能試車：

1葉片安裝角度應相同，葉片螺栓應上緊；

2電機地腳螺栓應齊全并緊固；

3其它各部螺栓均應堅固；

4電氣接線應牢固，并做好各部位的絕緣。

上述無誤時，方可試車10分鐘，而后停車重新按（1）、（2）項全面檢查8個內容無誤后，即可長期連續運行。

（3）風機基礎及其它

風機好安裝在水平面上，該系列風機安裝時一般可不施工基礎，只要在堅實的平面上放穩，就可以長期運行。但對于大機號風機，將其安裝于簡易的混凝土基礎上更為可靠。但當風機安裝于斜面上（如井下巷道傾斜底板）時，必須施工可靠的混凝土基礎。

DK系列對旋風機安裝于地面并配有混凝土擴散塔時，在第二級風機與擴散器相接的兩法蘭間，應留有5-8mm的間隙(用石棉繩密封),以便于在檢修、調節葉片安裝角時，將第二級風機沿徑向移位。對旋風機安裝于井下時，在檢修和調解前可將擴散器和第二級風機沿軸向前移。

9、使用與維修

（1）從風機進風方向看，葉輪應作逆時針旋轉。

（2）葉輪上的各個葉片其安裝角必須保持一致。當需要調節葉片的安裝角時，可將輪轂端蓋卸開，松動葉片堅固螺母，將葉片調節到所需要的安裝角度，然后再將螺母堅固好。為便于下次調節，還應在堅固螺母上抹一層潤滑脂。應該特別注意的是，葉片安裝角調大以后風機的輸入功率，必須與所配電機的額定功率相適應，以防止電機過載。

（3）各個葉片和輪轂上的葉柄孔是一一對應的固定關系，如果需要將葉片從輪轂上拆卸下來，則必須事先作好標記，以在重新安裝時“對號入座”。如果打亂了原來的位置關系，一般應做平衡校正。

（4）如果發現個別葉片有一定損壞，必須及時進行更換。更換時應使新葉片與原葉片的重量一致，以保持葉輪平衡。

（5）該系列風機噪聲較低，一般可直接投入運轉。對噪聲有特殊要求的用戶，可以增設消聲裝置來降噪，消聲裝置的壓力損失（阻力）應加在通風網路阻力之內。

（6）各用戶應根據風機的使用條件，定期對風機進行檢查、維護和保養。為延長風機及其零部件的使用壽命，應注意檢查風機內部的銹蝕情況，定期除污、除銹，必要時應涂銹油或噴防銹漆。作為主扇用的風機，應按照有關主扇風機的操作、維護、檢修規程的規定，進行操作、維護和檢修。風機所配套的電機應按照有關電機的操作、維護、檢修堆積的規定，進行操作、維護和檢修。

10、其他事項

（1）我廠還生產K40L和K45L系列立式礦用節能風機。其特點是可直接安裝于風井之上，風機的軸線與風井中心線重合，裝置局阻很低，風機裝置占地面積很小。

該系列風機的性能和外形尺寸，見K40L和K45L系列風機說明書。

（2）對風機裝置的噪聲有特殊要求的用戶，可采用TSD40系列超低噪聲節能風機。其特點是通過采取特殊設計，采用非標專用電機，使運轉噪聲大幅度降低。用戶可來函索取有關技術資料。

（3）新型寬口大風量、高效節能低噪聲的礦用空氣幕，是用來代替自動風門以隔斷風流（但不影響行人和行車）的新型設備。礦用空氣幕的性能、選型方法和外形尺寸，見WMI、WMII系列礦用空氣幕說明書。

（4）我廠還承擔非標風機及其他非標通風設備的設計和制造項目，熱忱歡迎用戶來人、來函或來電話聯系。

新一代K、DK系列無駝峰礦用節能風機性能范圍和主要技術參數
