概述
天津伯納德技術是我公司引進法國伯納德公司新一代先進技術，具有多種保護功能和多種控制方式，分為角行程、直行程、多回轉系列，百種以上規格，控制主板不斷升級換代、新品倍出，最適宜現代工控需求。
已廣泛應用于新建和擴建的大中型項目中，受到了用戶的普遍贊譽。
同時，我們在幫助用戶將 DKJ和其它品牌的執行器更新換代成引進系列產品時，也積累了豐富的技術和現場經驗。
引進系列特點
1. 引進的新一代智能產品
我公司BELL、SD系列產品是引進法國技術，國內組裝生產，關鍵元件原裝進口，生產過程全部按照法國公司工藝技術要求進行，性能價格比優于原裝產品。該系列產品結構緊湊，重量輕，功能完備，每小時啟動次數達1200次以上，強大的邏輯控制電路，特別適用于自動化率高、動作頻繁的工況。
2. 斷信號保護功能
當信號意外中斷時，或當輸入信號低于3mA時（視為斷信號），執行機構可按用戶要求設定停在全開、全關或保持原位上，并具有供報警用的輸出接點。
3. 雙向過力矩保護功能
閥門在開、關的正常運轉中，由于意外原因閥門卡死，使電機堵轉超過額定力矩時，該機構自動切斷電源，電機停止工作，保護主機設備不受損壞。同時發出故障報警信號，提示操作人員。
4. 機械、電氣雙限位行程保護功能
當執行機構輸出有效行程超過設定行程時，該功能起作用，保證不超出上下行程的兩個極限位置。
5. 自動切換功能
執行機構可實現“遠方自動/遠方手動/就地”三種狀態切換，并具有現場電動操作、現場手輪操作功能。
6. 正反作用轉換功能
控制板程序具有正反作用轉換功能，適合現場不同需求。
7. 動態電制動功能
調節型電動執行機構控制板程序具有動態電制動功能，防止電機慣性惰走，保證控制系統的穩定性和可靠性。
8. 雙重保護功能的、高性能伺服電機
電機均帶有過熱、斷相保護功能，當現場出現意外，該功能將有效的切斷電機電源，雙重保護主機設備。電動機具有良好的伺服特性，頻繁動做不發熱。
9. 多種控制方式
A.可接收標準電流信號、無源接點信號及總線信號。B.可接受多種電源電壓控制。
C.可實現調節型，開關型，機械電氣分體型控制閥門。
10. 較強的抗干擾能力
控制板主要芯片采用進口產品，性能穩定，使執行機構具有較強的抗干擾能力。輸入輸出信號采用屏蔽導線。
11. 固態潤滑油脂確保設備任意角度安裝
減速機內部采用固態高品質潤滑油脂，執行器可任意角度安裝，長期潤滑不泄露。
12. 相序保護功能
可選相序自動糾正功能、缺相、錯相保護功能。
◆ 電子式系列
輸出位移精確定位，整體比例調節型將放大器、位置發送功能集中在控制板中，實現真正一體化，接收4--20mA信號，輸出4--20mA信號。
◆ 總線型系列
具有PROFIBUS－DP通用總線接口，雙向數字通訊功能，操作人員可只在控制室中對現場進行控制、遠程編程、功能組態、在線監測、故障分析，操作維護。更具先進、方便、可靠的特征。
◆ 智能型系列
A.控制部分采用先進的CPU(微處理器)進行智能控制。
B.采用先進的紅外遙控技術，在無需打開執行器箱蓋的情況下，通過顯示窗口就可以進行人機對話，實現各種參數的設定與調試，并自動保存，再次通電后自動尋檢，采納原設定的參數。
C.高亮大數字顯示屏，時時顯示執行機構的輸入信號值，開度值，運行狀態，各種故障狀態。
D.對執行器正反運行模式的修改、控制信號的切換、零位滿位的設定、死區及制動效果的調整只需經過簡單的參數設定便可以完成。
引進電子式系列型號 (其它系列型號參見選型樣本)
角行程
|
SD系列型號
|
BELL系列型號
|
力矩
Nm
|
行程時間
秒/90°
|
配用電機額定功率
KW
|
|
OA10
|
BELL-10
|
100
|
25
|
0.025
|
|
AS25
|
BELL-25
|
250
|
30
|
0.065
|
|
BS60
|
BELL-60
|
600
|
30
|
0.16
|
|
A+RS100
|
BELL-100
|
1000
|
48
|
0.25
|
|
B+RS160
|
BELL-160
|
1600
|
40
|
0.25，0.4
|
|
B+RS250
|
BELL-250
|
2500
|
40
|
0.65，0.4
|
|
B+RS400
|
BELL-400
|
4000
|
65
|
0.4，0.65，1.0
|
|
B+RS600
|
BELL-600
|
6000
|
105
|
0.4，0.65，1.0
|
|
B+RS800
|
BELL-800
|
8000
|
105
|
1.0
|
|
B+RS1000
|
BELL-1000
|
10000
|
105
|
1.1
|
|
B+RS1200
|
BELL-1200
|
12000
|
105
|
1.2
|
直行程
|
SD系列型號
|
推力 N
|
額定行程 mm
|
額定速度 mm/s
|
|
A+Z64/電壓 速度 行程 控制方式
|
6400
|
10
|
0.6,1.2
|
|
16
|
0.6,1.2,1.8
|
|
25
|
0.6,1.2,1.8
|
|
40
|
0.6,1.2,1.8
|
|
60
|
1.2,1.8
|
|
A+Z100/
|
10000
|
16
|
0.6
|
|
25
|
0.6,1.2
|
|
40
|
0.6,1.2,1.8,
|
|
60
|
1.2,1.8
|
|
A+Z160/
|
16000
|
25
|
1.2
|
|
40
|
1.2,1.8
|
|
60
|
1.2,1.8
|
|
100
|
1.2,1.8
|
|
B+Z250/
|
25000
|
40
|
1.2,1.8
|
|
60
|
1.2,1.8
|
|
100
|
1.2,1.8
|
多回轉
型號表見下面選型電子版樣本
引進系列分類
按輸出方式分成三種 :
角行程電動執行器 : 輸出力矩，90 度轉角。
直行程電動執行器 : 輸出推力、拉力，直線位移。
多轉式電動執行器 : 輸出力矩，超過 360 度的多圈轉動。
按安裝方式分成二種 :
直聯式 : 通過執行機構輸出部位的法蘭與閥門等直接連接，這樣執行機構可直接安裝在管道上。

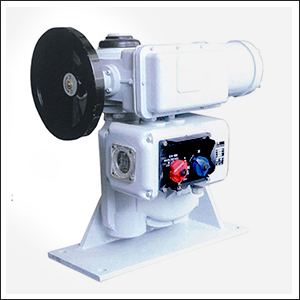

底座式 : 電動執行機構安裝在一個基礎臺座上 ,并通過輸出臂及杠桿與閥門連接。(僅限角行程)
按調節方式分成三種 :
比例調節型: 電動執行機構接收計算機、調節器等單元送來的4-20mA或1-5V的模擬量信號，執行機構的輸出軸轉角(或位移)與此信號成比例關系，并自動地完成調節任務。
遠控型: 也稱為積分型，電動執行機構接收脈沖信號 ,繼電信號,可將執行機構的輸出軸控制在任意位置。
開關型: 也稱二位式 ,它接收開關信號,但執行機構的輸出軸只能控制在開和關兩個極限位置。
(比例調節型電動執行機構在結構及安裝方式上又分成兩種型式:
a.整體式比例調節型:執行器與位置定位器GAMX-D組成一個整體,整機現場安裝使用。
b.分立式比例調節型:執行機構也是由執行器及位置定位器構成，但執行器與位置定位器GAMX分開安裝，執行器部分在現場安裝，位置定位器則在室內或其它地方安裝。實際上就是一個遠控型配上一個單獨安裝的位置定位器GAMX。)
主要技術性能
下述技術性能主要指比例調節型 ,對于遠方控制型及開關型下列1、2、3、4、5、6項不涉及。
1． 輸 入 信號： 4--20mA DC
2． 輸入通道電阻： 250 歐姆
3． 輸入通道個數： 1個
4． 基本誤差： 1%, 2.5%
5． 回 差： 1.5%
6． 死 區： 0.5%--3%連續可調 (可根據系統要求調整)
7． 阻尼特性： 無擺動
8． 電源電壓： 三相380V～50Hz 或 單相220V～50Hz 任選
9． 工作環境： 溫度: 整體式-10——+55 攝氏度，分立式-25——+70 攝氏度
濕度: ≤85%,周圍空氣不含有腐蝕性質
10．防護等級： 符合IEC145 IP65 (即防水防塵，分立式 GAMX為室內安裝的除外)，總線型、智能型IP67。
11．斷信號保護：根據需要供貨時可選擇全開、全關、保留原位，一般出廠時設為保留原位方式。
