設備概述：

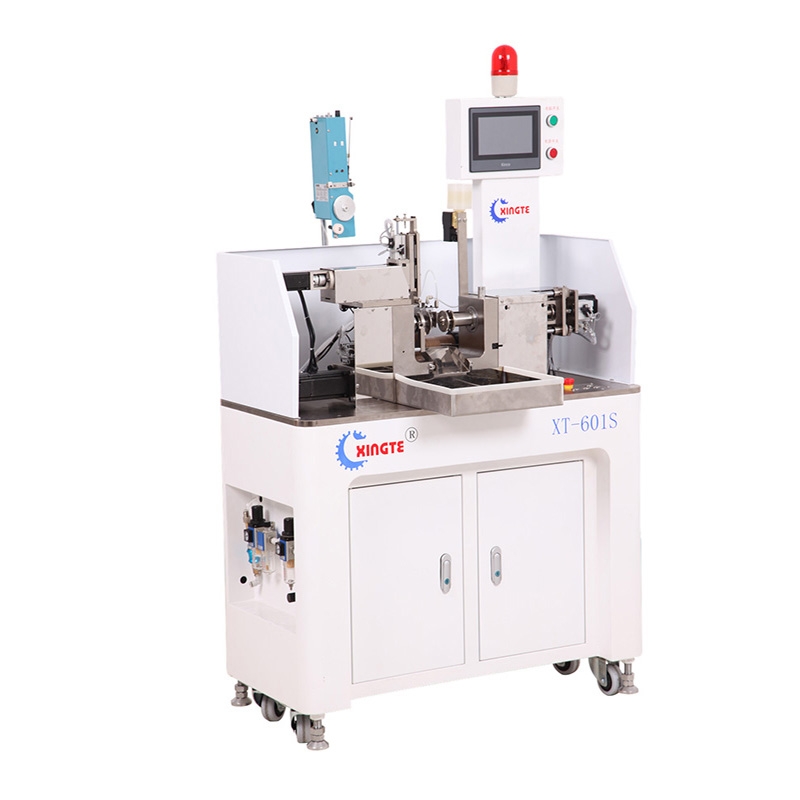

本機是六軸繞線拉伸專用機型，可繞制醇溶和熱風兩種漆包線材。關掉線圈拉伸部分也可以用于空心音圈繞制。采用飛叉繞線、六工位旋轉剪線、退模的方式。本機是行業中高效的機型，每小時產量大概可達800-1000/小時左右。
設備特點：
控制系統采用全中文觸摸屏接口，操作簡便，無基礎人員通過兩天培訓即可上崗，機械操作部分設計合理，使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理，使得設備的耐磨、防腐等性能較普通設備有了顯著提升，延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承保證了產品的高效率和高精度，形變小，提升了產品品質；整機采用了安全設計，防止在操作過程中事故發生；設備可實現開機24小時穩定、高效生產，一人可操作多臺設備，節省人力成本。兼容性強，能與全自動化生產線及無人車間兼容配套。
適用領域：
手機喇叭音圈（511喇叭音圈、1206喇叭音圈、1506喇叭音圈、1609喇叭音圈）、揚聲器
喇叭音圈
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
型號 |
XT-618S |
飛叉軸數 |
1軸 |
|
規格 |
780(w)×1460(D×1560(H)mm
|
飛叉轉數 |
≤ 4800rpm (根據飛叉的外徑而不同)
|
|
機器重量 |
約360kg |
適用線徑 |
0.02-0.45（mm） |
|
電源 |
AC220V±10%單相 50/60Hz |
線圈高度 |
≤10mm |
|
消耗功率 |
約2.0 0KW/小時 |
線圈外徑 |
≤30mm
|
|
氣源 |
0.4Mpa～0.7Mpa
|
旋轉方式 |
6工位
|
|
主軸方向 |
順時針/逆時針
|
切線方式 |
氣壓切斷 |
|
步序記憶容量 |
9999 |
拉伸方式 |
氣動拉伸 |
|
操控方式 |
觸摸屏
|
脫模劑涂抹方式 |
間歇或連續涂抹 |
|
控制軸數 |
5軸伺服電機驅動 |
張力器 |
伺服張力器 |
|
溫度 |
0-700°C |
線圈固化方式 |
預熱治具繞線后通過加熱固化 |
|
產能 |
每小時800-1000pcs(以每層25圈,2層方形音圈為例) |
||
飛叉高轉數及適用線徑范圍根據線圈規格而有所不同
