設備概述：

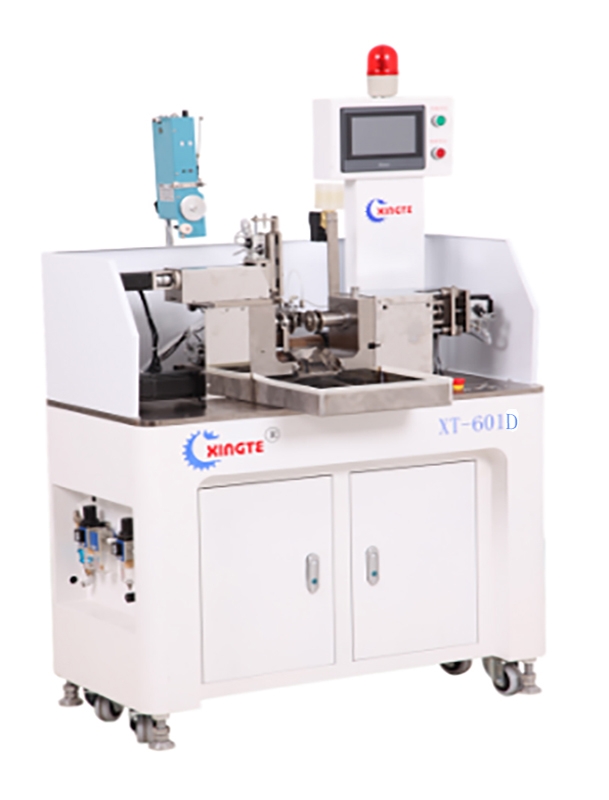

本設備是參考國外同類產品,結合國內線圈繞制生產工藝狀況,自行開發生產的一種單軸自動繞線機.本機集中了機械,電子,氣動技術為一身,水準較為先進.能可靠實現線圈產品的自動化繞制.本設備是行業中效率最高的機型之一。
設備特點：
控制系統采用全中文觸摸屏接口，操作簡便，無基礎人員通過兩天培訓即可上崗，機械操作部分設計合理，使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理，使得設備的耐磨、防腐等性能較普通設備有了顯著提升，延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承保證了產品的高效率和高精度，形變小，提升了產品品質；整機采用了安全設計，防止在操作過程中事故發生；設備可實現開機24小時穩定、高效生產，一人可操作多臺設備，節省人力成本。兼容性強，能與全自動化生產線及無人車間兼容配套。
適用領域：
無線充電接收端線圈、多股線線圈、發射端線圈
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
型號 |
XT-601D |
外形尺寸 |
(長)980x(寬)460x(高)1500 |
|
凈重 |
280kg
|
使用電源 |
AC220V±10％單相50/60Hz
|
|
消耗功率 |
2.0kw |
壓縮空氣源 |
0.4Mpa～0.7Mpa
|
|
工位主軸方向 |
順/逆時針 |
步序容量 |
99999 |
|
操控方式 |
觸摸屏 |
主軸數 |
1
|
|
主軸轉速 |
≤4000rpm
|
適用線徑 |
0.1-0.5（另外可定制）
|
|
繞制線圈高度 |
≤25
|
繞制線圈外徑 |
1-60mm |
|
驅動方式 |
3軸伺服電機 |
引出線位置 |
可任意設定角度 |
|
引出線長度 |
40-70mm（特殊治具除外）
|
線圈固化方式 |
預熱治具烘干和丙酮自粘線 |
|
每小時產量 |
800-1000pcs/每小時 |
||
